Оптопорт (оптический порт) — стандартизированный интерфейс на корпусе счётчика для бесконтактного обмена данными. Через оптопорт считываются показания, настраиваются тарифы и параметры прибора учёта — без вскрытия пломб и доступа к клеммам. Стандарт — IEC 62056-21.
Что такое оптопорт
Оптопорт — оптический интерфейс связи, встроенный в корпус счётчика электроэнергии, воды или тепла. Обмен данными происходит через инфракрасные светодиоды по стандарту IEC 62056-21 (в России действует аналог — ГОСТ Р МЭК 61107-2001). Оптический порт позволяет считывать показания и конфигурировать прибор учёта без физического подключения проводов.
Стандарт IEC 62056-21 определяет:
- Физические параметры — размер оптического окна (~25 мм), расположение магнита для фиксации головки, длина волны ИК-излучения
- Протокол обмена — начальная скорость 300 бод с переключением до 19200 бод
- Режимы работы — считывание данных (режим A/B/C), программирование (режим D), обмен по HDLC/DLMS (режим E)
Благодаря стандартизации одна и та же оптическая головка подходит к счётчикам разных производителей — Энергомера, Матрица, НЕВА, КАСКАД, Нартис и других.
Как выглядит и где находится оптопорт

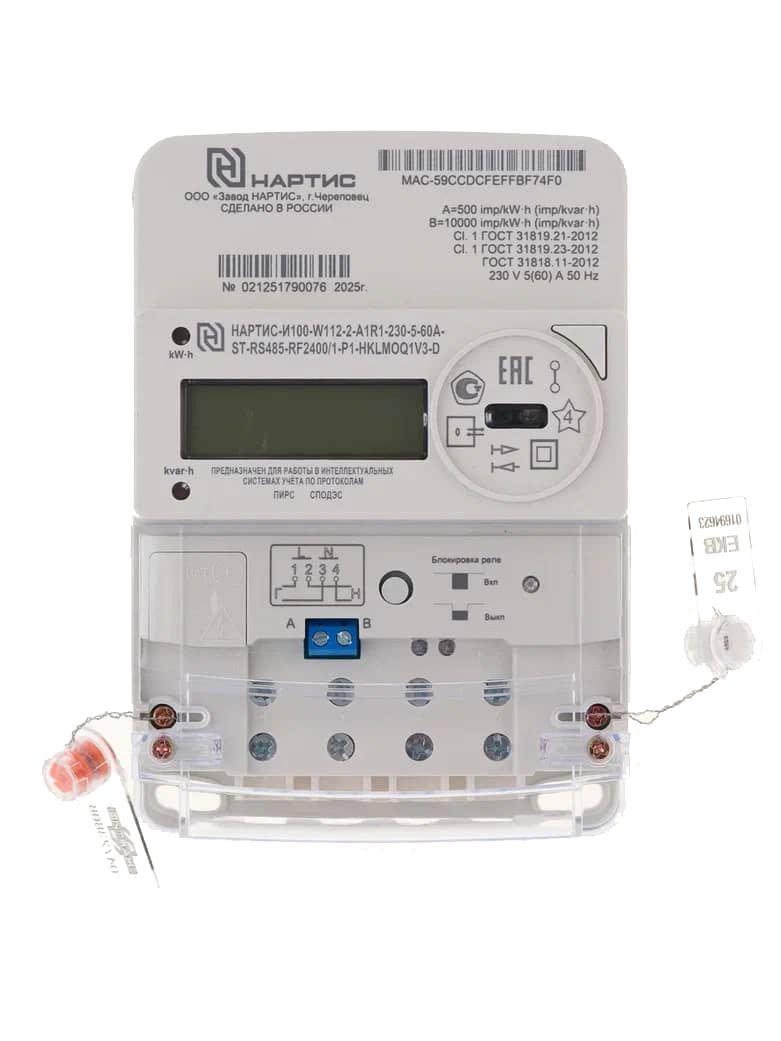

Оптопорт выглядит как круглое окно диаметром около 25 мм на лицевой панели счётчика. Под прозрачной или полупрозрачной крышкой расположены два ИК-элемента: один передаёт данные, другой принимает. Вокруг окна находится металлическое кольцо — к нему магнитом крепится оптическая головка считывающего устройства.
Расположение оптопорта зависит от модели счётчика:
- На лицевой панели — большинство современных электросчётчиков (Энергомера CE102, CE306, Нартис-100, Матрица NP73E, НЕВА СТ413)
- Под клеммной крышкой — некоторые модели старого образца
- На боковой или верхней стороне — компактные счётчики на DIN-рейку
Зачем нужен оптопорт
Главное преимущество оптопорта — бесконтактное подключение. Для считывания показаний не нужно:
- Вскрывать пломбы энергосбыта на клеммной крышке
- Подключать провода к клеммам RS-485
- Вызывать электрика для доступа к счётчику
Оптическая головка просто прикладывается к окну оптопорта снаружи корпуса. Магнит фиксирует головку в правильном положении. Это особенно удобно, когда счётчик опломбирован и доступ к клеммам ограничен.
Через оптопорт можно:
- Считывать текущие показания по всем тарифам
- Получать мгновенные значения напряжения, тока, мощности
- Читать журнал событий (вскрытие крышки, перенапряжение, отключение фаз)
- Настраивать тарифные расписания и параметры связи
Какие счётчики имеют оптопорт
Оптический порт есть у большинства современных электросчётчиков, многих теплосчётчиков и некоторых водосчётчиков. Ниже — счётчики с оптопортом, для которых есть подробные статьи на нашем сайте.
Однофазные электросчётчики
Энергомера CE102, CE208, КАСКАД-11, КАСКАД-200-МТ, КВАНТ СТ1, КВАНТ ST 1000-9, Ленэнерго ЛЕ-2, Матрица AD11A, AD11B, AD13A, МИР С-04, С-05, МИРТЕК-1, МЗЭП АГАТ2, НАРТИС-100, НЕВА СТ221, Рокип SM40x, СЭБ-1ТМ.03Т, 04Т, ТехноЭнерго ТЕ1000, WAVIoT ФОБОС 1, ФОБОС 3, EKF SKAT 115, ЭМИС ЭЛЕКТРА 971.
Трёхфазные электросчётчики
Энергомера CE301M, CE306, CE307 R33, R34, ЦЭ6803В, КВАНТ ST 2000-12, КВАНТ СТ3, Ленэнерго ЛЕ-3, Матрица NP73E, МИР С-07, НЕВА СТ413, СТ414, Рокип ST40X, СПБ-ЗИП Вектор-101, ITELMA БЕРИЛЛ СЭТ41, ABB E31, EKF SKAT 315E, ЭМИС ЭЛЕКТРА 976.
Теплосчётчики и водосчётчики
ПУЛЬС СТК, ПУЛЬС СТА, Пульсар 1Т Mini, SANEXT Ду, СТК Марс Ду, Taiye TAC1100, Теплоучет-1, Бетар СГВЭ, СХВЭ.
Полный список счётчиков с оптопортом →
Как считывать данные через оптопорт

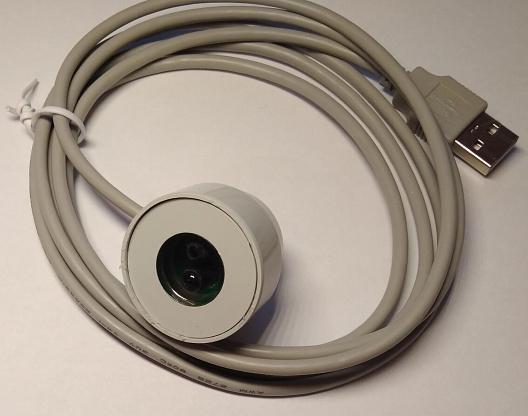

Для считывания показаний через оптопорт нужна оптическая головка — устройство с ИК-приёмопередатчиком и магнитным креплением. Есть два способа:
Вручную — через USB-адаптер и программу
Оптическая головка подключается к компьютеру через USB-кабель. С помощью программы производителя счётчика (Конфигуратор Энергомера, AdminTools Матрица и др.) можно считать показания и настроить параметры. Подробнее — в статье Как читать счётчики с помощью заводских программ.
Автоматически — через контроллер УС-OptoPort
Контроллер УС-OptoPort автоматически считывает показания счётчика по расписанию и передаёт данные через Wi-Fi. Магнитная оптическая головка крепится к окну оптопорта, контроллер устанавливается на DIN-рейку в щитке.
Поддерживается передача данных в Home Assistant, Ватериус, SprutHub и по MQTT. Пломбы на счётчике не нарушаются.
Оптопорт и ИК-порт (IrDA) — в чём разница
Оптопорт и ИК-порт (IrDA) — два разных стандарта инфракрасной связи, которые часто путают:
| Параметр | Оптопорт (IEC 62056-21) | IrDA |
|---|---|---|
| Назначение | Приборы учёта (счётчики) | Бытовые устройства, телефоны |
| Стандарт | IEC 62056-21 | IrDA SIR/FIR |
| Скорость | 300–19200 бод | 9600–4 Мбит/с |
| Расстояние | Контактное (магнит) | До 1 м |
| Крепление | Магнитное кольцо | Без крепления |
| Совместимость | Только счётчики с оптопортом | Только IrDA-устройства |
Головка оптопорта не совместима с IrDA-портом и наоборот. Некоторые счётчики (например, серия с IrDA) используют ИК-порт вместо оптопорта — для них нужен контроллер УС-IrDA.
Частые вопросы
Что такое оптопорт на счётчике электроэнергии?
Оптопорт — это круглое оптическое окно на лицевой панели электросчётчика. Через него считывающее устройство (оптическая головка) обменивается данными со счётчиком по инфракрасному каналу. Стандарт — IEC 62056-21. Оптопорт есть у большинства современных электросчётчиков: Энергомера, Матрица, НЕВА, Нартис и других.
Нужно ли снимать пломбы для подключения через оптопорт?
Нет. Оптическая головка крепится снаружи к окну оптопорта на магните. Доступ к клеммам не требуется, пломбы не нарушаются. Это главное преимущество оптопорта перед проводным подключением по RS-485.
Как автоматически снимать показания через оптопорт?
Установите контроллер УС-OptoPort — он автоматически считывает данные со счётчика и передаёт по Wi-Fi в Home Assistant, Ватериус или управляющую компанию. Не нужно подходить к счётчику и записывать цифры вручную. Купить контроллер →
Чем оптопорт отличается от RS-485?
Оптопорт — бесконтактный интерфейс, один счётчик на головку, не требует вскрытия пломб. RS-485 — проводной интерфейс, до 8 счётчиков на одну шину, но требует доступ к клеммам. Если у счётчика есть оба интерфейса, выбирайте по ситуации: оптопорт — когда нельзя вскрывать пломбы, RS-485 — когда нужно подключить несколько счётчиков к одному контроллеру УС-RS485.
