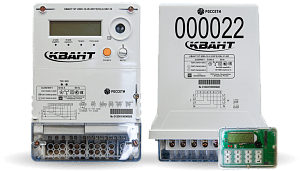

КВАНТ ST 2000-12 — трёхфазный многофункциональный счётчик электроэнергии производства Завода «Промприбор» (ГК СИКОН, Владимир). Предназначен для учёта активной и реактивной энергии в сетях 3×230/400 В. До 4 тарифов, класс точности 1.0 (прямое включение) или 0.5S (через ТТ), МПИ 16 лет. Протокол СПОДЭС.
Основные характеристики
| Тип | Трёхфазный многотарифный |
| Напряжение | 3×230/400 В, 50 Гц |
| Ток | 5(100) А (прямое) / 5(10) А (через ТТ) |
| Класс точности | 1.0/1.0 или 0.5S/1.0 |
| Тарифы | до 4 тарифов |
| Интерфейсы | RS-485, оптопорт, LoRaWAN, ZigBee, GSM, радио 433/868 МГц, Ethernet |
| Межповерочный интервал | 16 лет |
| Производитель | Завод «Промприбор» (ГК СИКОН), Владимир |

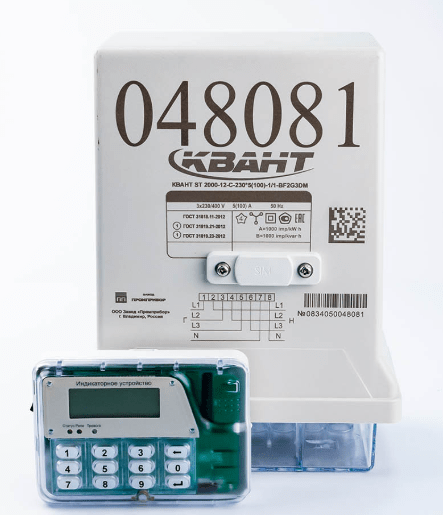

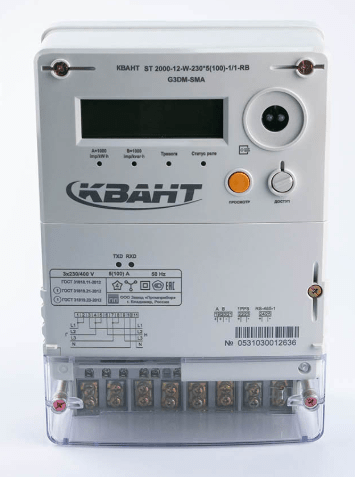

Исполнения корпуса
Подключение к сети
Счётчик подключается по трёхфазной схеме. Для прямого включения — 8 клемм:
- Клеммы 1–2 — фаза L1 (вход/выход)
- Клеммы 3–4 — фаза L2 (вход/выход)
- Клеммы 5–6 — фаза L3 (вход/выход)
- Клеммы 7–8 — ноль N (вход/выход)
Для трансформаторного включения — 10-клеммная колодка (с токовыми входами от ТТ). Схема подключения нанесена на внутреннюю сторону клеммной крышки.
Как снять показания
На лицевой панели КВАНТ ST 2000-12 — одна кнопка «Просмотр» (формуляр ВЛСТ). По умолчанию счётчик в автоматическом режиме циклически сам перелистывает кадры на ЖКИ — суммарная энергия, тарифы Т1–Т4, мощность, напряжение, ток, дата и время.
Короткое нажатие «Просмотр» переключает в ручной режим — каждое следующее нажатие листает кадр. При нажатии включается подсветка ЖКИ с задержкой отключения при бездействии.
Активный тариф обозначен сегментом ЖКИ. Для передачи в управляющую компанию запишите целые кВт·ч (цифры до запятой) по каждому действующему тарифу.
Автоматический сбор показаний
Вместо ручного снятия показаний подключите контроллер Универсальный считыватель — он автоматически считывает данные со счётчика и передаёт по Wi-Fi в Home Assistant, MQTT-брокер или управляющую компанию.
Подходящие контроллеры для КВАНТ ST 2000-12:
- УС-RS485 — для модификаций с RS-485 (суффикс R). Клеммы 24-A, 25-B
- УС-OptoPort — для всех модификаций через оптический порт
- УС-Lora — для модификаций с LoRaWAN (суффикс L2)
Также поддерживаются: КВАНТ ST 1000-9, КВАНТ СТ3, КВАНТ СТ1.
Купить контроллер: УС-RS485 | УС-OptoPort
Интерфейс RS-485
Клемма 24 — A
Клемма 25 — B
Интерфейс ОптоПорт
Контроллер для передачи показаний: УС-OptoPort
Протокол: СПОДЭС — ⏳ Не проверен
Скорость: 9600
Частые вопросы
Где кнопка «Ввод»?
У КВАНТ ST 2000-12 кнопки «Ввод» нет — на лицевой панели одна кнопка с надписью «Просмотр». Она же перелистывает все кадры (тарифы, дата, мощность).
Какой контроллер нужен для КВАНТ ST 2000-12?
Зависит от модификации. Если есть суффикс R — подойдёт УС-RS485 (клеммы 24-A, 25-B). Оптопорт есть у всех модификаций — используйте УС-OptoPort. Для модификации L2 — УС-Lora.
Чем отличается ST 2000-12 от КВАНТ СТ3?
ST 2000-12 — старая линейка. КВАНТ СТ3 — новая серия с аналогичными интерфейсами. Оба поддерживают СПОДЭС по RS-485.
Совместим ли КВАНТ ST 2000-12 с Home Assistant?
Да. Контроллер УС-RS485 или УС-OptoPort передаёт данные по Wi-Fi в MQTT. Home Assistant подхватывает показания автоматически через интеграцию.
