КВАНТ СТ3 — трёхфазный многофункциональный счётчик электроэнергии производства Завода «Промприбор» (ГК СИКОН, Владимир). Новая серия счётчиков для учёта активной и реактивной энергии в сетях 3×230/400 В. До 4 тарифов, класс точности 0.5S/1.0 или 1.0/1.0, МПИ 16 лет. Протокол СПОДЭС.
Основные характеристики
| Тип | Трёхфазный многотарифный |
| Напряжение | 3×230/400 В, 50 Гц |
| Ток | 5(100) А (прямое) / 5(10) А (через ТТ) |
| Класс точности | 0.5S/1.0 или 1.0/1.0 |
| Тарифы | до 4 тарифов |
| Интерфейсы | RS-485, оптопорт, LoRaWAN, ZigBee, GSM, радио 433/868 МГц |
| Межповерочный интервал | 16 лет |
| Производитель | Завод «Промприбор» (ГК СИКОН), Владимир |

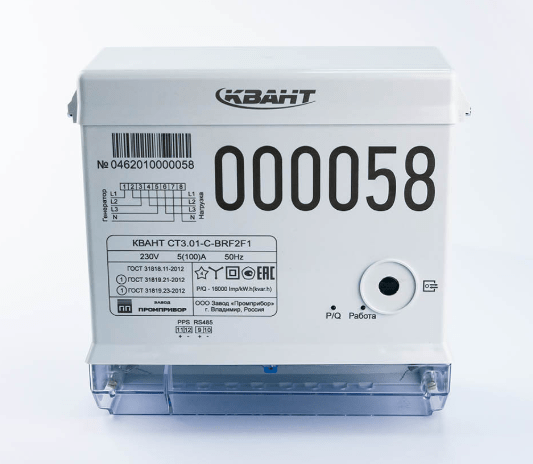

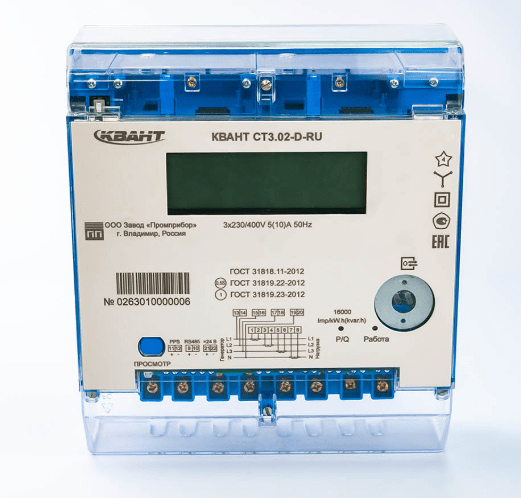

Исполнения корпуса
Подключение к сети
Счётчик подключается по трёхфазной схеме. Для прямого включения — 8 клемм:
- Клеммы 1–2 — фаза L1 (вход/выход)
- Клеммы 3–4 — фаза L2 (вход/выход)
- Клеммы 5–6 — фаза L3 (вход/выход)
- Клеммы 7–8 — ноль N (вход/выход)
Для трансформаторного включения — 10-клеммная колодка. Схема подключения нанесена на внутреннюю сторону клеммной крышки.
Как снять показания
На лицевой панели КВАНТ СТ3 — одна кнопка с надписью «Просмотр» (общее РЭ серии КВАНТ, формуляр ВЛСТ).
- После подачи питания и теста ЖКИ счётчик в автоматическом режиме циклически прокручивает заданные кадры (тарифы Σ → Т1 → Т2 → Т3 → Т4, дата, время).
- Короткое нажатие «Просмотр» — переход в ручной режим; повторные нажатия переключают экраны.
- Если кнопок не касаться, через заданное время счётчик возвращается в автоматический режим.
Активный тариф обозначен сегментом ЖКИ. Для управляющей компании запишите целые кВт·ч по каждому действующему тарифу.
Автоматический сбор показаний
Вместо ручного снятия показаний подключите контроллер Универсальный считыватель — он автоматически считывает данные и передаёт по Wi-Fi в Home Assistant, MQTT-брокер или управляющую компанию.
Подходящие контроллеры для КВАНТ СТ3:
- УС-RS485 — для модификаций с RS-485 (суффикс R). Клеммы 9-A, 10-B
- УС-OptoPort — для всех модификаций через оптический порт
- УС-Lora — для модификаций с LoRaWAN (суффикс L2)
Также поддерживаются: КВАНТ ST 2000-12, КВАНТ ST 1000-9, КВАНТ СТ1.
Купить контроллер: УС-RS485 | УС-OptoPort
Интерфейс RS-485
Клеммы RS-485
Клемма 9 — A
Клемма 10 — B
Интерфейс ОптоПорт
Контроллер: УС-OptoPort
Протокол: ❓ СПОДЭС — Не проверен
Скорость: 9600
Частые вопросы
Где находится кнопка «Ввод» на КВАНТ СТ3?
Кнопки «Ввод» у КВАНТ СТ3 нет. На лицевой панели одна кнопка с надписью «Просмотр». После подачи питания счётчик автоматически прокручивает заданные кадры. Короткое нажатие «Просмотр» переводит в ручной режим — повторные нажатия переключают экраны (тарифы Σ/Т1–Т4, параметры сети, служебные). Через заданное время бездействия — возврат в автоматический режим. Логика единая для всей серии КВАНТ.
Какой контроллер нужен для КВАНТ СТ3?
Зависит от модификации. С RS-485 (суффикс R) — УС-RS485 (клеммы 9-A, 10-B). Оптопорт есть у всех модификаций — УС-OptoPort.
Чем КВАНТ СТ3 отличается от ST 2000-12?
СТ3 — новая серия, пришла на смену ST 2000-12. Интерфейсы и протокол СПОДЭС аналогичны. Однофазный аналог — КВАНТ СТ1.
Совместим ли КВАНТ СТ3 с Home Assistant?
Да. УС-RS485 или УС-OptoPort передаёт данные по Wi-Fi в MQTT. Home Assistant подхватывает показания автоматически через интеграцию.
