Энергомера CE307 R33

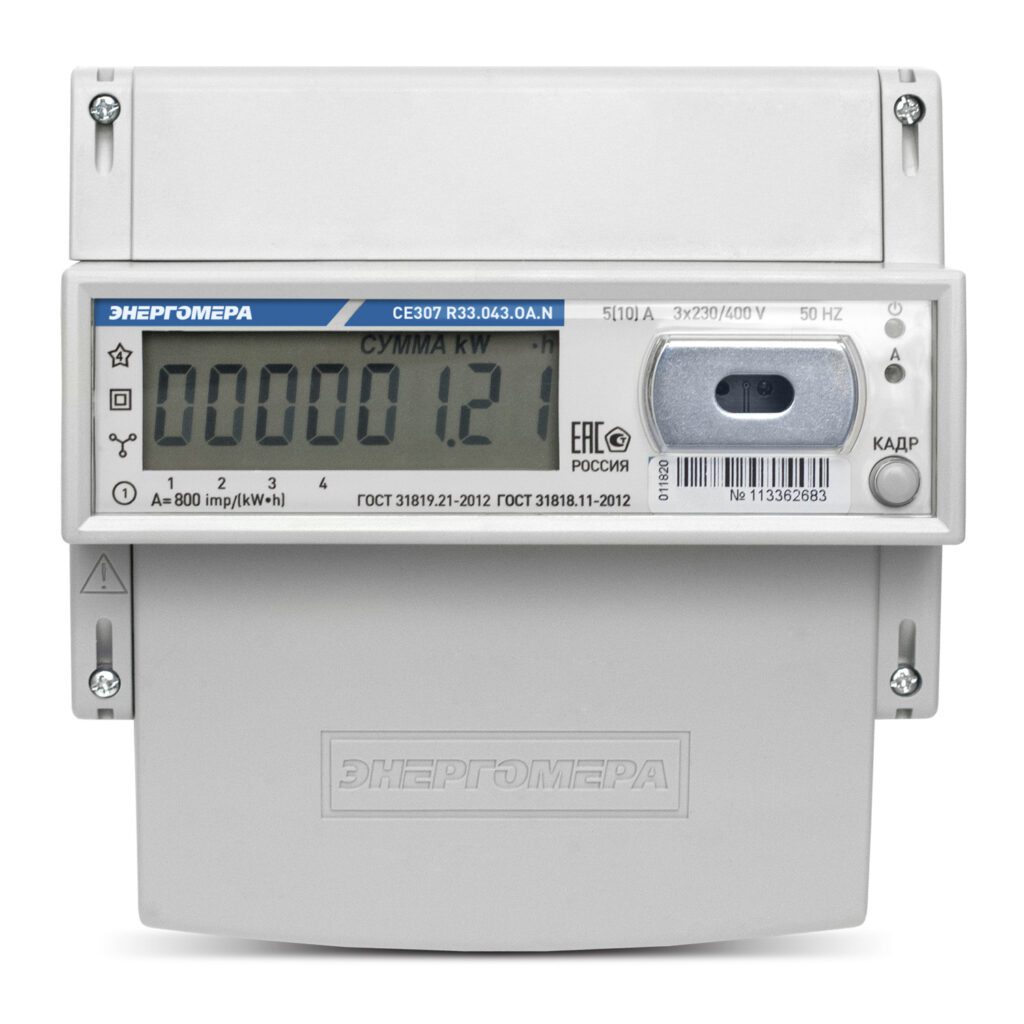

Энергомера CE307 R33 — трёхфазный многотарифный счётчик электроэнергии производства АО «Концерн Энергомера» (г. Ставрополь). Предназначен для учёта активной и реактивной энергии в сетях 3×230/400 В. Класс точности от 0,5S, до 4 тарифов, МПИ 16 лет. Работает по протоколу CE. Для автоматической передачи показаний подключается к контроллеру УС-RS485 или УС-OptoPort.

Основные характеристики

Тип	Трёхфазный многотарифный
Напряжение	3×230/400 В, 50 Гц
Ток	5(10)–5(100) А
Класс точности	0,5S / 1,0
Тарифы	до 4 тарифов
Интерфейсы	RS-485, оптопорт, импульсный выход
Протокол	CE
Межповерочный интервал	16 лет
Температура	−40…+60 °C
Производитель	АО «Концерн Энергомера», г. Ставрополь

Подключение к сети

Счётчик подключается по стандартной трёхфазной схеме прямого включения (8 основных клемм):

• Клемма 1 — фаза L1 (вход)
• Клемма 2 — фаза L1 (выход на нагрузку)
• Клемма 3 — фаза L2 (вход)
• Клемма 4 — фаза L2 (выход на нагрузку)
• Клемма 5 — фаза L3 (вход)
• Клемма 6 — фаза L3 (выход на нагрузку)
• Клемма 7 — ноль N (вход)
• Клемма 8 — ноль N (выход)

Схема подключения нанесена на внутреннюю сторону клеммной крышки. Перед подключением обесточьте линию.

Как снять показания

На лицевой панели счётчика Энергомера CE307 R33 расположена одна кнопка «КАДР». Она предназначена для просмотра информации на жидкокристаллическом индикаторе (ЖКИ). Снятие показаний осуществляется в автоматическом режиме, без необходимости специальных действий.

В состоянии покоя прибор автоматически перебирает параметры. Для просмотра показаний по конкретному тарифу используйте кнопку «КАДР»:

• Короткое нажатие (менее 2 секунд) переключает отображение между тарифами Т1, Т2, Т3, Т4 и суммарным значением Σ.
• Активный тариф обозначен соответствующим сегментом на экране.

Для передачи данных в управляющую компанию запишите целые значения кВт·ч (цифры до запятой) по каждому действующему тарифу.

Автоматический сбор показаний

Вместо ручного снятия показаний подключите контроллер Универсальный считыватель — он автоматически считывает данные со счётчика и передаёт по Wi-Fi в Home Assistant, MQTT-брокер или управляющую компанию.

Подходящие контроллеры для Энергомера CE307 R33:

• УС-RS485 — для модификаций с интерфейсом RS-485 (буква A). Протокол CE. Считывает тарифы, напряжение, ток, мощность
• УС-OptoPort — для модификаций с оптическим портом (буква J). Бесконтактное подключение через магнитную головку
• Ватериус — для подключения через импульсный выход. Считает импульсы

Данные доступны в реальном времени через веб-интерфейс контроллера. Интеграция с Home Assistant и SprutHub — автоматическая.

Также поддерживаются: CE307 R34, CE308, CE306.

Купить контроллер: УС-RS485 | УС-OptoPort

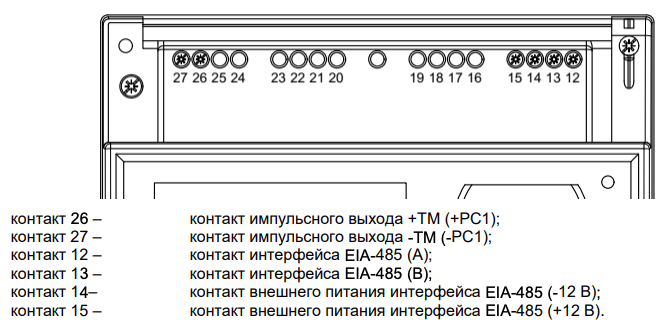

Интерфейс RS485

Модификация без внешним питанием

Модификация с внешним питанием

Интерфейс ОптоПорт

Интерфейс Импульсный выход

Частые вопросы

Где находится кнопка «Ввод» на CE307 R33?

Кнопки «Ввод» у CE307 R33 нет. На лицевой панели одна кнопка — «КАДР» (со знаком «►»). Короткое нажатие переключает параметры внутри группы (тарифы Σ/Т1/…/Т4), длительное — между группами (энергия / параметры сети / служебная). Кнопка «ДСТП» расположена под пломбируемой клеммной крышкой и для просмотра показаний не нужна — она открывает программирование.

Какой контроллер нужен для Энергомера CE307 R33?

Зависит от модификации: для RS-485 (буква A) — УС-RS485, для оптопорта (буква J) — УС-OptoPort, для импульсного выхода — Ватериус. CE307 R33 работает по протоколу CE.

Как узнать адрес счётчика для настройки УС?

Адрес CE307 R33 — 5 последних цифр серийного номера. Скорость по умолчанию — 9600 бод. Пароль по умолчанию — пустой. Адрес и скорость также можно увидеть на ЖКИ — пролистайте служебную группу длительным нажатием «КАДР».

Совместим ли Энергомера CE307 R33 с Home Assistant?

Да. Контроллер УС-RS485 (или УС-OptoPort) передаёт данные по Wi-Fi в MQTT. Home Assistant подхватывает показания автоматически через интеграцию.
