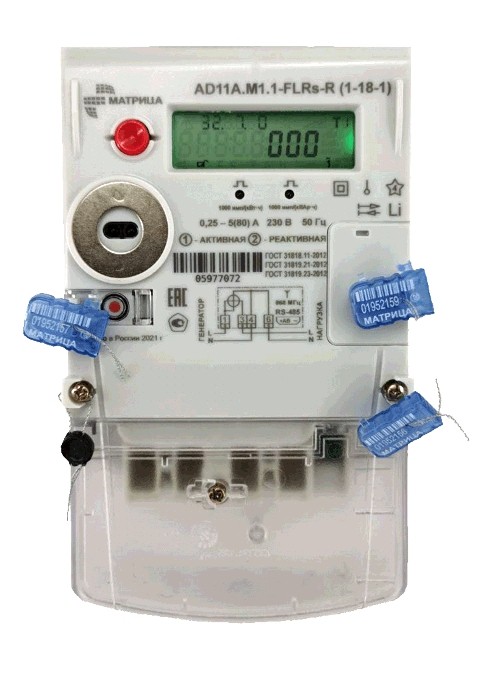

Матрица AD11A — однофазный многотарифный счётчик электроэнергии производства ЗАО «Матрица». Предназначен для учёта активной и реактивной энергии в сетях 230 В. Номинальный ток 5(80) А, класс точности 1.0/2.0, протокол СПОДЭС. Выпускается в модификациях с RS-485, оптопортом, PLC, GPRS и WM-Bus.
Сайт: http://matritca.ru/produktsiya/oborudovanie/odnofaznye-schetchiki/ad11a-1-flrs-z-r-tx-1-18-1
Модификации / Контроллер:
| Модиф. | Описание | Контроллер |
|---|---|---|
| RS-485 | RS-485 | УС-RS485 |
| Оптопорт | Оптопорт | УС-OptoPort |
| PLC | PLC | — |
| GPRS | GPRS | — |
| WM-Bus | WM-Bus | — |
Основные характеристики
| Тип | Однофазный многотарифный |
| Напряжение | 230 В, 50 Гц |
| Ток | 5(80) А |
| Класс точности | 1.0/2.0 (актив/реактив) |
| Интерфейсы | RS-485, оптопорт, PLC, GPRS, WM-Bus |
| Протокол | СПОДЭС |
| Производитель | ЗАО «Матрица» |

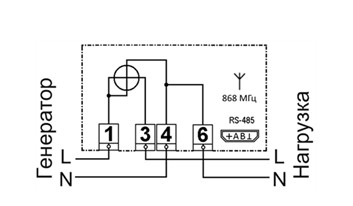

Подключение к сети
Счётчик подключается по стандартной однофазной схеме (4 клеммы):
- Клемма 1 — фаза (вход от автомата)
- Клемма 2 — фаза (выход на нагрузку)
- Клемма 3 — ноль (вход)
- Клемма 4 — ноль (выход на нагрузку)
Как снять показания
Для снятия показаний с удалённого дисплея Матрица AD11A достаточно нажать на центральную кнопку. При первом включении или после разряда батареи дисплей автоматически запустится и покажет служебную информацию (проверку, версию прошивки), после чего перейдёт в рабочий режим. Кадры на экране будут меняться автоматически каждые 6 секунд.
Если вы хотите зафиксировать конкретное значение, используйте кратковременное нажатие на кнопку для принудительного переключения кадров (перелистывания). Обратите внимание: при отсутствии нажатий в течение 40 секунд подсветка отключается, а через 3 минуты дисплей полностью выключается для экономии заряда батареек. Для ручного выключения удерживайте кнопку нажатой в течение 6 секунд.
На экране отображаются текущие показания по тарифам. Активный тариф обозначен соответствующим сегментом ЖКИ. Для передачи данных в управляющую компанию запишите целые кВт·ч (цифры до запятой) по каждому действующему тарифу.
Автоматический сбор показаний
Вместо ручного снятия показаний подключите контроллер Универсальный считыватель — он автоматически считывает данные со счётчика и передаёт по Wi-Fi в Home Assistant, MQTT-брокер или управляющую компанию.
Подходящие контроллеры для Матрица AD11A:
- УС-RS485 — для модификаций с интерфейсом RS-485. Подключение по клеммам A-A, B-B. Считывает тарифы, напряжение, ток, мощность
- УС-OptoPort — для модификаций с оптическим портом. Бесконтактное подключение через магнитную головку
Также поддерживаются: Матрица NP73E, Матрица AD13A, Матрица AD11B.
Купить контроллер: УС-RS485 | УС-OptoPort
Интерфейс RS-485
Выход A-A
Выход B-B
Интерфейс ОптоПорт
Контроллер для передачи показаний: УС-OptoPort
Протокол:
- ❓ СПОДЭС — Не проверен
Частые вопросы
Какой контроллер нужен для Матрица AD11A?
Зависит от модификации. Для моделей с RS-485 подходит УС-RS485 — подключение по клеммам A и B. Для моделей с оптопортом — УС-OptoPort.
Как узнать адрес счётчика для настройки УС?
Адрес счётчика Матрица AD11A указан в руководстве по эксплуатации. Также его можно прочитать через оптический порт с помощью ПО конфигуратора.
Совместим ли Матрица AD11A с Home Assistant?
Да. Контроллер УС-RS485 (или УС-OptoPort) передаёт данные по Wi-Fi в MQTT. Home Assistant подхватывает показания автоматически через интеграцию.
