Матрица AD11B

Матрица AD11B — однофазный многотарифный счётчик электроэнергии непосредственного включения. Предназначен для измерения и учёта активной и реактивной энергии в сетях 230 В. Номинальный ток 5(80) А, класс точности 1.0

Сайт: http://matritca.ru/produktsiya/oborudovanie/odnofaznye-schetchiki/ad11b-1-7-1

Состояние:

• ❓ УС-RS485 СПОДЭС – не проверен
• ❗ УС-OptoPort – Не реализован

Параметры: Тарифы, Вольты, Токи, Мощности, Частота, CosF

Модификации:

• RS485
• Оптопорт
• PLC
• GPRS
• WM-Bus

Основные характеристики

Подключение к сети

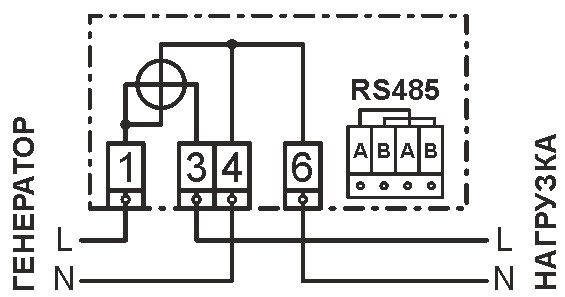

Счётчик подключается по стандартной однофазной схеме (4 клеммы):

• Клемма 1 — фаза (вход от автомата)
• Клемма 2 — фаза (выход на нагрузку)
• Клемма 3 — ноль (вход)
• Клемма 4 — ноль (выход на нагрузку)

Схема подключения нанесена на внутреннюю сторону клеммной крышки.

Как снять показания

Показания отображаются на ЖКИ-экране. Для многотарифного режима:

1. Нажмите кнопку «Ввод» — на экране появится значение Т1 (дневной тариф)
2. Нажмите ещё раз — Т2 (ночной тариф)
3. Ещё раз — Т3 (полупиковая зона, если настроена)
4. Запишите показания до запятой по каждому тарифу

В автоматическом режиме показания переключаются каждые 10 секунд. Для передачи в управляющую компанию нужны только целые кВт·ч (цифры до запятой).

Автоматический сбор показаний

Вместо ручного снятия показаний подключите контроллер Универсальный считыватель — он автоматически считывает данные со счётчика и передаёт по Wi-Fi в Home Assistant, MQTT-брокер или управляющую компанию.

Подходящие контроллеры для Матрица AD11B:

• УС-RS485 — для модификаций с интерфейсом RS-485. Подключение по клеммам A-A, B-B. Считывает тарифы, напряжение, ток, мощность
• УС-OptoPort — для модификаций с оптическим портом. Бесконтактное подключение через магнитную головку

Данные доступны в реальном времени через веб-интерфейс контроллера. Интеграция с Home Assistant и SprutHub — автоматическая.

Также поддерживаются: Матрица NP73E, Матрица AD13A.

Купить контроллер: УС-RS485 | УС-OptoPort

Интерфейс RS-485

Контроллер для передачи показаний: УС-RS485
Протокол:

• ❓ СПОДЭС — Не проверен

Скорость: 9600

Выход A-A
Выход B-B

Интерфейс ОптоПорт

Контроллер для передачи показаний: УС-OptoPort
Протокол:

• ❓ СПОДЭС — Не проверен

Частые вопросы

Какой контроллер нужен для Матрица AD11B?

Зависит от модификации: для исполнений с RS-485 подойдёт УС-RS485, для модификаций с оптическим портом — УС-OptoPort.

Как узнать адрес счётчика для настройки УС?

Адрес Матрица AD11B по протоколу СПОДЭС настраивается через программу конфигурирования. Попробуйте автоопределение в веб-интерфейсе контроллера УС-RS485.

Совместим ли Матрица AD11B с Home Assistant?

Да. Контроллер УС-RS485 (или УС-OptoPort) передаёт данные по Wi-Fi в MQTT. Home Assistant подхватывает показания автоматически через интеграцию.
