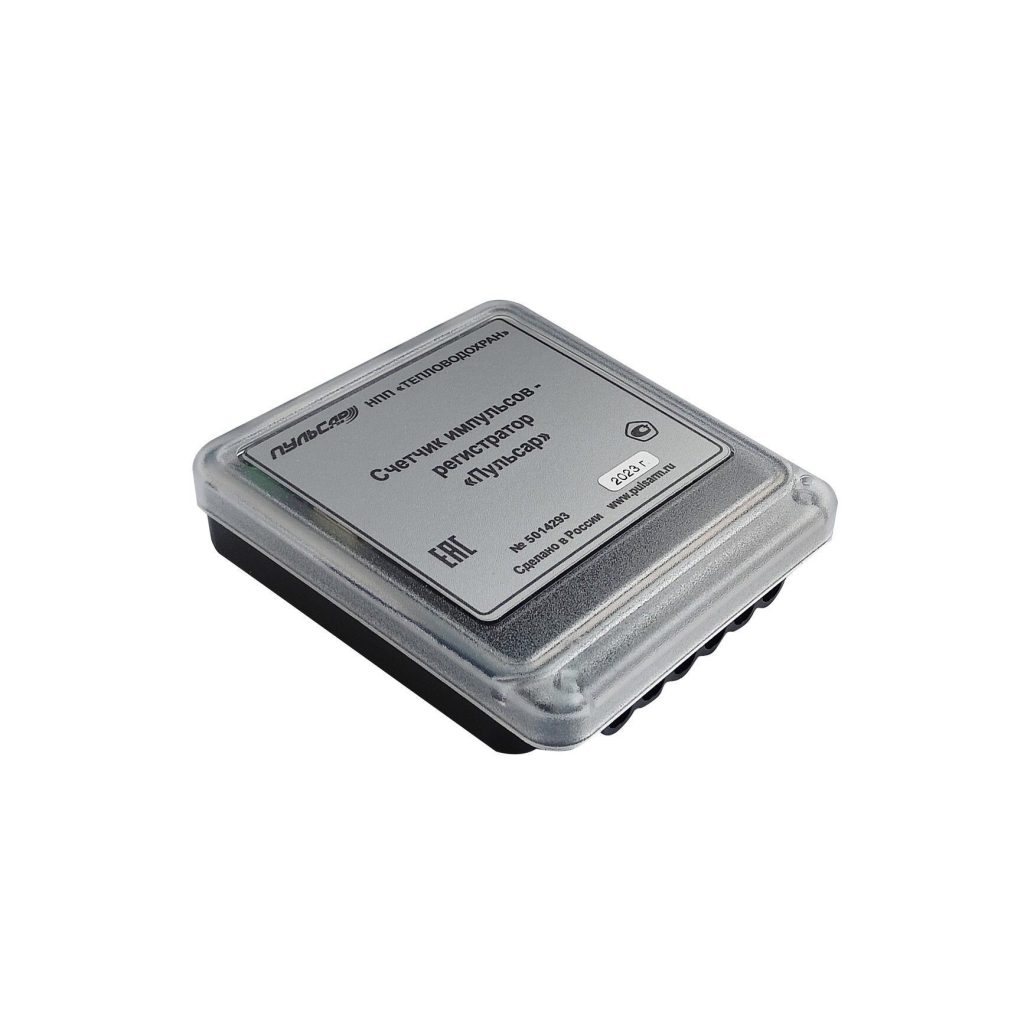

Счётчик импульсов-регистратор «Пульсар» 3-канальный — вторичный преобразователь для коммерческого учёта потребления воды и газа производства ООО НПП «Тепловодохран» (Рязань). Подключает до трёх счётчиков с импульсным (телеметрическим) выходом, накапливает архив потребления и передаёт данные по интерфейсу RS-485. Встроенная литиевая батарея обеспечивает непрерывный счёт импульсов даже при отсутствии внешнего питания.
Основные характеристики
| Тип | 3-канальный регистратор импульсов |
| Каналы | 3 входа (герконовый, транзисторный или активный) |
| Интерфейс | RS-485 |
| Внешнее питание (RS-485) | 8…26 В DC, не более 10 мА |
| Батарея | Li 3,6 В (или 3,0 В), срок службы ≈10 лет |
| Частота импульсов | до 50 Гц, длительность импульса от 5 мс |
| Архив | почасовой — 816 ч, посуточный — 160 сут, помесячный — 24 мес |
| Длина импульсной линии | до 1000 м (датчик → регистратор) |
| Длина линии RS-485 | до 1200 м |
| Степень защиты | IP65 |
| Температура эксплуатации | −10…+50 °C (по заказу −40…+70 °C) |
| Габариты (Ш×В×Г) | 85,3 × 105 × 31,7 мм |
| Масса | не более 200 г |
| Наработка на отказ | 75 000 ч |
| Межповерочный интервал | 6 лет |
| Номер в ГРСИ РФ | 25951-10 |
| Производитель | ООО НПП «Тепловодохран», Рязань |
Подключение датчиков и распиновка
Регистратор не имеет дисплея и предназначен для работы в составе АСКУЭ. Подключение выполняется к винтовым клеммникам внутри корпуса через герметичные кабельные вводы.

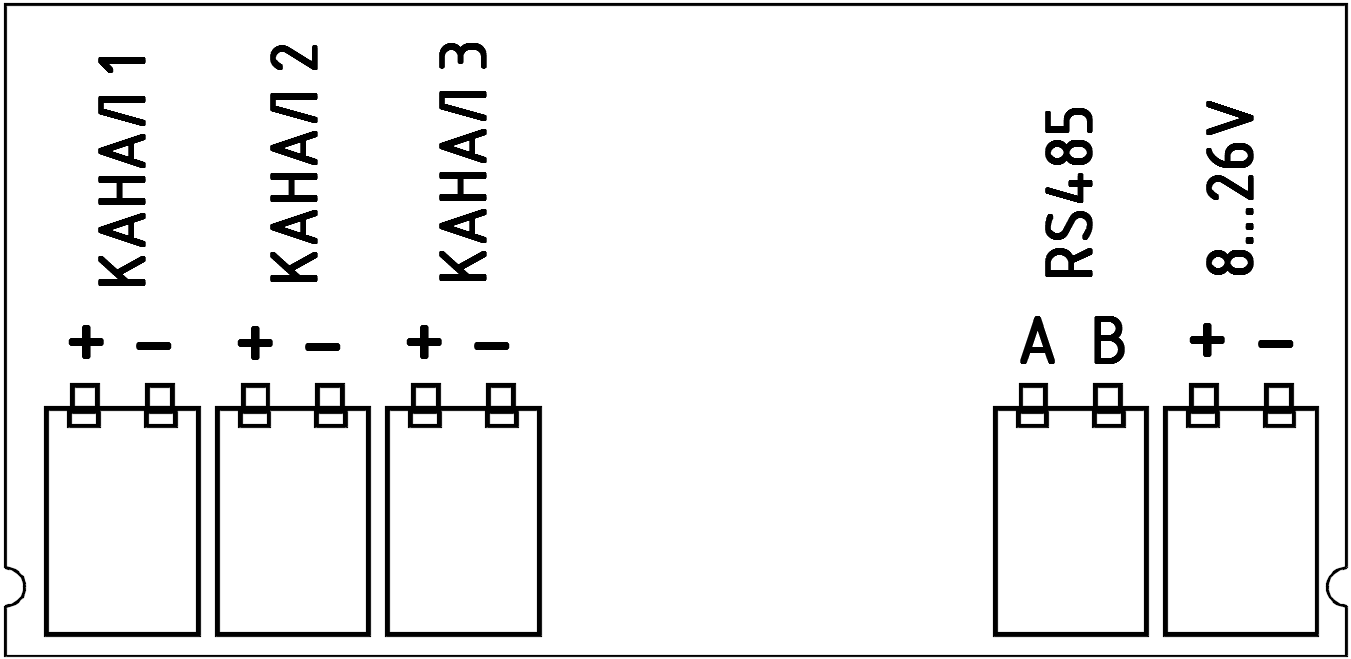

Расположение клемм на плате:
| Клемма | Назначение |
|---|---|
| КАНАЛ 1 «+», «−» | Импульсный вход 1 (первый счётчик воды/газа). «+» — потенциальный, «−» — общий |
| КАНАЛ 2 «+», «−» | Импульсный вход 2 (второй счётчик) |
| КАНАЛ 3 «+», «−» | Импульсный вход 3 (третий счётчик) |
| RS485 «A», «B» | Шина RS-485 к контроллеру УС |
| 8…26V «+», «−» | Внешнее питание DC (только для работы RS-485) |
Полярность импульсных датчиков (для датчиков с диодом или транзистором):
- коричневый провод кабеля — на «+» канала;
- белый провод — на «−» канала.
Для датчиков с активным выходом: высокий уровень сигнала 1,5–3 В, низкий — не более 0,6 В. При сигналах большего уровня применяется пассивный делитель напряжения. Подключение активных выходных цепей должно производиться при отсутствии напряжения питания.
Питание
Пульсар 3-канальный имеет два источника питания, работающих одновременно:
- Литиевая батарея 3,6 В (или 3,0 В) — впаяна на плате. Обеспечивает непрерывный счёт импульсов и ход часов в течение всего срока службы (≈10 лет). Не вынимать; замена производится производителем перед очередной поверкой.
- Внешнее питание 8…26 В DC, до 10 мА — подаётся на отдельные клеммы «8…26V» только для работы интерфейса RS-485. Пока внешнего питания нет, регистратор продолжает считать импульсы от батареи, но не отвечает на запросы по RS-485.
При подключении к контроллеру УС-RS485 отдельный блок питания регистратора не требуется: УС подаёт 12 В DC на свои выходные клеммы питания, и одной 4-проводной линией (A, B, V+, V−) запитывает регистратор и одновременно опрашивает его по шине. Ток потребления Пульсара 3К (≤10 мА) с большим запасом укладывается в нагрузочную способность УС-RS485.
Автоматический сбор показаний
Подключите контроллер Универсальный считыватель к шине RS-485 — он автоматически считывает накопленные объёмы по трём каналам и передаёт данные по Wi-Fi в Home Assistant, MQTT-брокер или управляющую компанию.
Подходящий контроллер для Пульсар 3-канального:
- УС-RS485 — подключение по RS-485. Считывает объём по каждому из трёх каналов, почасовой и суточный архив потребления, питает регистратор по той же линии.
- УС-Lora — для LoRa-модификаций (Пульсар 3K IoT).
Данные доступны в реальном времени через веб-интерфейс контроллера. Интеграция с Home Assistant и SprutHub — автоматическая.
Купить контроллер: УС-RS485
Также поддерживаются другие счётчики Пульсар: Пульсар Ду (водосчётчик), Пульсар Ду (теплосчётчик), Пульсар 1Т, Пульсар 1Т Mini, Пульсар 3.
Частое опрашивание может вызвать быстрое разряжение внутренней батареи. Рекомендуется проводить опрос не чаще одного раза в сутки (86400 секунд).
Интерфейс RS485
Интерфейс LoRaWAN
Контроллер для передачи показаний: УС-Lora
Профиль: Pulsar-Pulse-3K.json — ⏳ Не проверен
Ключи LoRaWAN: указаны в паспорте и на наклейке счётчика
Частые вопросы
Какой контроллер нужен для Пульсар 3-канального?
Для подключения по RS-485 используйте УС-RS485. Контроллер считывает показания по трём каналам и архив потребления, передаёт данные по Wi-Fi. Для LoRa-модификации (Пульсар 3K IoT) — УС-Lora.
Как узнать адрес Пульсар 3-канального для настройки УС?
Сетевой адрес присваивается на заводе-изготовителе и равен серийному номеру прибора, указанному на корпусе. Изменение адреса не предусмотрено.
Нужен ли отдельный блок питания, если у Пульсар 3К есть батарея?
Батарея 3,6 В обеспечивает только непрерывный счёт импульсов и работу часов. Для обмена по RS-485 регистратору нужно внешнее питание 8…26 В DC. Отдельный блок питания не требуется: УС-RS485 подаёт 12 В по тем же клеммам и одновременно опрашивает счётчик. Батарея при этом остаётся в работе и продолжает считать импульсы даже при пропадании внешнего питания.
Совместим ли Пульсар 3-канальный с Home Assistant?
Да. Контроллер УС-RS485 считывает данные по RS-485 и передаёт в MQTT. Home Assistant подхватывает объём по каждому каналу автоматически через интеграцию.
