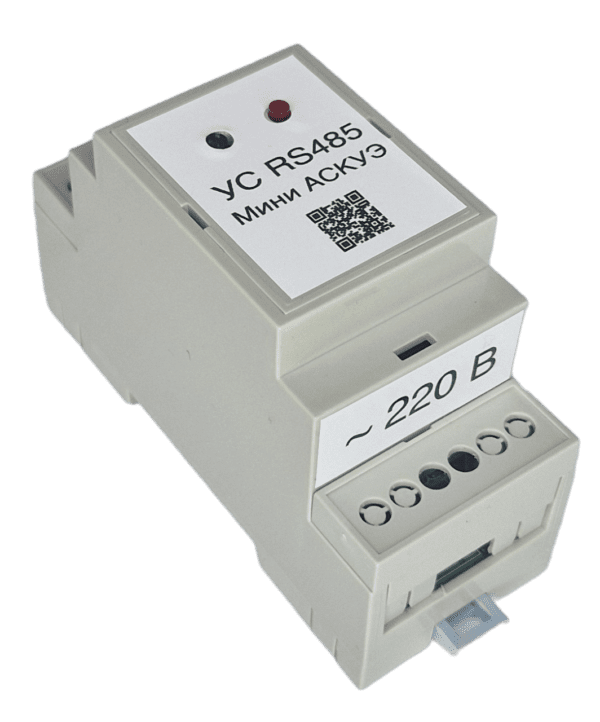

Контроллер УС-RS485

Контроллер УС-RS485 — устройство для автоматического дистанционного сбора показаний приборов учёта по шине RS-485.

Основные возможности:

• Считывание показаний счётчиков электроэнергии, воды, тепла и газа
• Интерфейс подключения к счётчикам: RS-485 (витая пара, до 50 м)
• Передача данных через Wi-Fi 2,4 ГГц
• Питание 220В, установка на DIN-рейку
• К одному контроллеру можно подключить несколько счётчиков

Каналы передачи данных:

• Ватериус — передача в управляющую компанию
• MQTT — интеграция с Home Assistant, SprutHub и другими системами умного дома
• REST API — для собственных решений

Поддерживаемые счётчики: Меркурий 230/231/234/236, Энергомера CE301/CE303/CE307, НЕВА МТ, Нартис-300 и другие.

Технические характеристики

Интерфейс счётчиков	RS-485 (Modbus RTU/ASCII, СПОДЭС, DLMS)
Длина линии	до 50 м (витая пара)
Кол-во счётчиков	до 8 на одну шину
Передача данных	Wi-Fi 802.11 b/g/n, 2,4 ГГц
Протоколы	MQTT, REST API, Ватериус
Питание	~220В (110–250В), 50 Гц
Потребление	не более 2 Вт
Монтаж	DIN-рейка (2 модуля)
Размеры	36 × 90 × 65 мм
Рабочая температура	−10…+50 °C

Часто задаваемые вопросы

Какие счётчики поддерживаются?
Электросчётчики с RS-485: Меркурий 230/231/234/236, Энергомера CE301/CE303/CE307, НЕВА МТ, Нартис-300, Каскад и другие. Теплосчётчики: Авекстра ТСУ20, Danfoss SonoSafe 10 и другие с Modbus. Полный список →

Сколько счётчиков можно подключить?
До 8 приборов учёта на одну шину RS-485. Все счётчики опрашиваются по очереди.

Работает ли с Меркурий 200?
Нет. Меркурий 200 использует интерфейс RSCAN (CAN), а не RS-485. Для него подойдёт контроллер УС-RSCAN.

Как передаются данные?
Контроллер подключается к домашнему Wi-Fi и отправляет показания через MQTT или REST API. Поддерживается интеграция с Home Assistant, SprutHub, Ватериус.

Нужен ли интернет?
Да, для передачи данных нужен Wi-Fi с доступом в интернет. Контроллер устанавливается в электрощиток рядом со счётчиками.

Как установить?
Установка занимает 15–30 минут: закрепите контроллер на DIN-рейку, подключите витую пару к счётчику (клеммы A и B), подайте питание 220В. Настройка через веб-интерфейс.

Подробное описание возможностей и инструкция на странице УС-RS485.
