Пульсар 3

Пульсар 3 — трёхфазный многотарифный электросчётчик производства НПП «Тепловодохран» (г. Рязань). Прямого или трансформаторного включения, до 4 тарифов, класс точности 1.0. Поддерживает протоколы Pulsar и СПОДЭС через RS-485 и оптопорт; есть модификации с LoRaWAN, GSM и NB-IoT.

Основные характеристики

Тип	Трёхфазный многотарифный
Напряжение	3×230/400 В, 50 Гц
Включение	прямое или через трансформаторы тока
Класс точности	1.0 (актив.), 2.0 (реактив.)
Тарифы	до 4 тарифов
Интерфейсы	RS-485 (2 канала), LoRaWAN, оптопорт, импульсный выход
Межповерочный интервал	16 лет
Производитель	НПП «Тепловодохран», Рязань

Подключение к сети

Счётчик подключается по стандартной трёхфазной схеме (8 клемм, прямое включение):

• Клеммы 1, 3, 5 — фазы L1, L2, L3 (вход от автомата)
• Клеммы 2, 4, 6 — фазы L1, L2, L3 (выход на нагрузку)
• Клемма 7 — нейтраль N (вход)
• Клемма 8 — нейтраль N (выход на нагрузку)

В трансформаторном включении используются ТТ — схема подключения нанесена на внутреннюю сторону клеммной крышки.

Как снять показания

Пульсар 3 выпускается в двух исполнениях: с кнопкой для переключения режимов индикации и без кнопки (по аналогии с Пульсар 1Т).

• С кнопкой: по умолчанию ЖКИ автоматически листает разрешённые кадры. Короткое нажатие кнопки переключает в ручной режим — суммарная энергия, тарифы Т1–Т4, напряжение и ток по фазам, мощность, частота, дата. При отсутствии напряжения сети нажатие выводит на ЖКИ накопленные значения активной энергии по каждому тарифу и по сумме тарифов
• Без кнопки: кадры сменяются только автоматически

Активный тариф (Т1–Т4) обозначен сегментом ЖКИ. Для передачи в управляющую компанию запишите целые кВт·ч (цифры до запятой) по каждому действующему тарифу.

Автоматический сбор показаний

Вместо ручного снятия показаний подключите контроллер Универсальный считыватель — он автоматически считывает данные со счётчика и передаёт по Wi-Fi в Home Assistant, MQTT-брокер или управляющую компанию.

Подходящие контроллеры для Пульсар 3:

• УС-RS485 — для модификации 1 (RS-485). Считывает тарифы, фазные напряжения, токи, мощности и частоту
• УС-OptoPort — для модификации 5 (оптопорт). Бесконтактное подключение через магнитную головку

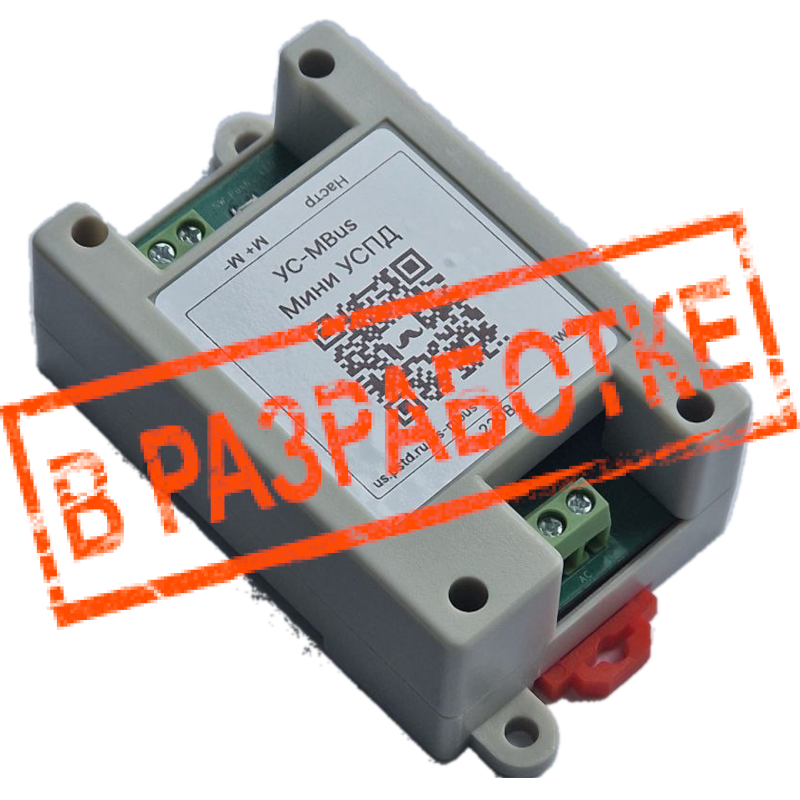

• УС-Lora — для модификации 3 с модулем LoRaWAN
• Ватериус — для модификации с импульсным выходом

Данные доступны в реальном времени через веб-интерфейс контроллера. Интеграция с Home Assistant и SprutHub — автоматическая.

Купить контроллер: УС-RS485 | УС-OptoPort

Интерфейс RS-485

Интерфейс ОптоПорт

Интерфейс LoRaWAN

Интерфейс Импульсный выход

Частые вопросы

Какой контроллер нужен для Пульсар 3?

Зависит от модификации: для RS-485 (модиф. 1) — УС-RS485, для оптопорта (модиф. 5) — УС-OptoPort, для LoRaWAN (модиф. 3) — УС-Lora, для импульсного выхода — Ватериус. Модификация указана в маркировке на корпусе счётчика.

Как узнать адрес счётчика для настройки УС?

Адрес Пульсар 3 — серийный номер устройства. Указан на лицевой панели и в паспорте.

Можно ли использовать оба RS-485 канала одновременно?

Да, счётчик имеет два независимых RS-485 интерфейса (выходы 12/13 и 17/18). Можно подключить один к АСКУЭ управляющей компании, второй — к собственному контроллеру УС-RS485 для дублирующего сбора показаний.

Совместим ли Пульсар 3 с Home Assistant?

Да. Контроллер УС-RS485 передаёт данные по Wi-Fi в MQTT. Home Assistant подхватывает показания автоматически через интеграцию.

Смотрите также

Другие счётчики Пульсар: Пульсар 1Т — однофазный стандартный, Пульсар 1Т Mini — компактный однофазный для DIN-рейки.
