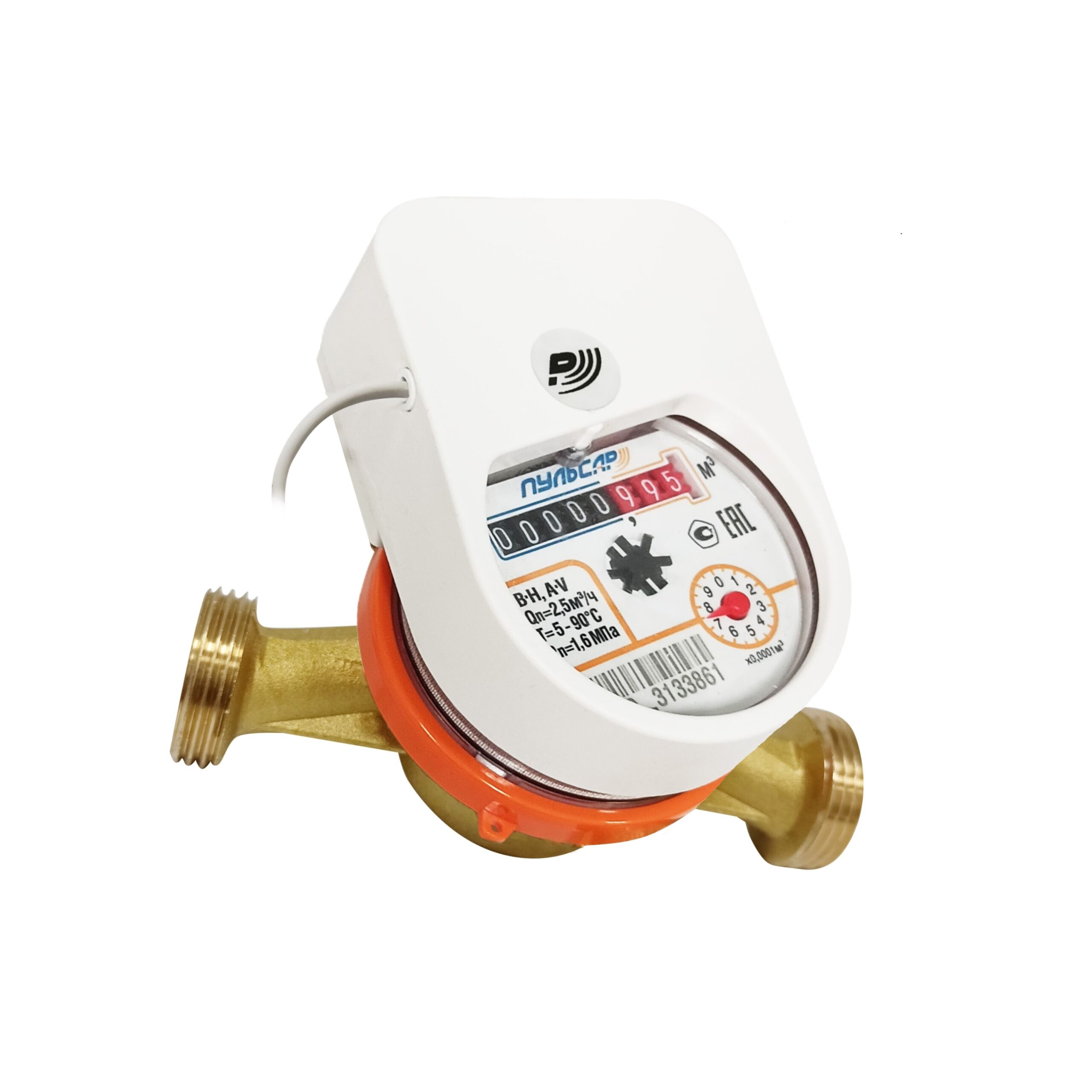

Водосчётчик «Пульсар» производства НПП Тепловодохран — квартирный одноструйный счётчик холодной или горячей воды. Предназначен для учёта расхода воды в квартирах, частных домах, офисах и торговых помещениях. Ду 15/20, класс точности B/C, МПИ 6 лет.
Модификации
Основные характеристики
| Тип | Одноструйный крыльчатый водосчётчик |
| Ду | 15, 20 мм |
| Номинальный расход Qn | 1,5 м³/ч (Ду15) / 2,5 м³/ч (Ду20) |
| Наибольший расход Qmax | 3 м³/ч (Ду15) / 5 м³/ч (Ду20) |
| Класс точности | B (горизонтальная), C (вертикальная) |
| Температура воды | до +40 °C (холодная) / до +90 °C (горячая) |
| Рабочее давление | 1,6 МПа (испытательное 2,5 МПа) |
| Класс защиты | IP54 / IP68 |
| Интерфейсы | RS-485, M-Bus, LoRaWAN, импульсный выход |
| Межповерочный интервал | 6 лет |
| Реестр СИ РФ | 63458-16 |
| Производитель | НПП Тепловодохран, Россия |
Как снять показания
Показания отображаются на механическом счётном барабане (5 целых + 3 дробных разряда). Для передачи показаний запишите число на чёрных барабанах — это объём воды в кубометрах. Красные барабаны (доли) при передаче показаний не учитываются.
Автоматический сбор показаний
Вместо ручного снятия показаний подключите контроллер Универсальный считыватель — он автоматически считывает данные со счётчика и передаёт по Wi-Fi в Home Assistant, MQTT-брокер или управляющую компанию.
Подходящие контроллеры для Пульсар Ду:
- УС-RS485 — для модификации с интерфейсом RS-485. Протокол Pulsar, питание 9–30 В
- УС-MBus — для модификации с шиной M-Bus
- Ватериус — для модификации с импульсным выходом. Считает импульсы, подходит также для других счётчиков воды
Данные доступны в реальном времени через веб-интерфейс контроллера. Интеграция с Home Assistant и SprutHub — автоматическая.
Купить контроллер: УС-RS485
Интерфейс RS-485
Базовое исполнение RS-485
| Провод | Назначение | УС-RS485 |
|---|---|---|
| Белый | Минус питания | − |
| Коричневый | Плюс питания | + |
| Жёлтый | RS-485 A | A |
| Зелёный | RS-485 B | B |
Исполнение с импульсными входами и RS-485
| Провод | Назначение |
|---|---|
| Серый (чёрный) | Плюс вход 1 |
| Розовый (оранжевый) | Плюс вход 2 |
| Синий | Плюс вход 3 |
| Красный | Плюс вход 4 |
| Белый | Минус питания |
| Коричневый | Плюс питания |
| Жёлтый | RS-485 A |
| Зелёный | RS-485 B |
Интерфейс M-Bus
Базовое исполнение M-Bus
| Провод | Назначение | УС-MBus |
|---|---|---|
| Белый | M-Bus | 1 |
| Коричневый | M-Bus | 2 |
Исполнение с импульсными входами и M-Bus
| Провод | Назначение |
|---|---|
| Серый (чёрный) | Плюс вход 1 |
| Розовый (оранжевый) | Плюс вход 2 |
| Синий | Плюс вход 3 |
| Красный | Плюс вход 4 |
| Белый | Минус входов |
| Жёлтый | M-Bus |
| Зелёный | M-Bus |
Интерфейс LoRaWAN
Контроллер для передачи показаний: УС-Lora
Интерфейс Импульсный выход
Контроллер для передачи показаний: Ватериус
Вес импульса: 10 л/имп (по заказу возможны другие значения)
Исполнение с импульсными входами и RS-485
| Провод | Назначение |
|---|---|
| Серый (чёрный) | Плюс вход 1 |
| Розовый (оранжевый) | Плюс вход 2 |
| Синий | Плюс вход 3 |
| Красный | Плюс вход 4 |
| Белый | Минус питания |
| Коричневый | Плюс питания |
| Жёлтый | RS-485 A |
| Зелёный | RS-485 B |
Исполнение с импульсными входами и M-Bus
| Провод | Назначение |
|---|---|
| Серый (чёрный) | Плюс вход 1 |
| Розовый (оранжевый) | Плюс вход 2 |
| Синий | Плюс вход 3 |
| Красный | Плюс вход 4 |
| Белый | Минус входов |
| Жёлтый | M-Bus |
| Зелёный | M-Bus |
Частые вопросы
Какой контроллер нужен для водосчётчика Пульсар?
Зависит от модификации: для RS-485 — УС-RS485, для M-Bus — УС-MBus, для импульсного выхода — Ватериус. Модификация указана на корпусе счётчика и в паспорте.
Совместим ли Пульсар Ду с Home Assistant?
Да. Контроллер УС-RS485 (или УС-MBus) передаёт данные по Wi-Fi в MQTT. Home Assistant подхватывает показания автоматически через интеграцию.
Какой межповерочный интервал у Пульсар Ду?
Межповерочный интервал — 6 лет как для холодной, так и для горячей воды. Номер в реестре средств измерений РФ: 63458-16.
