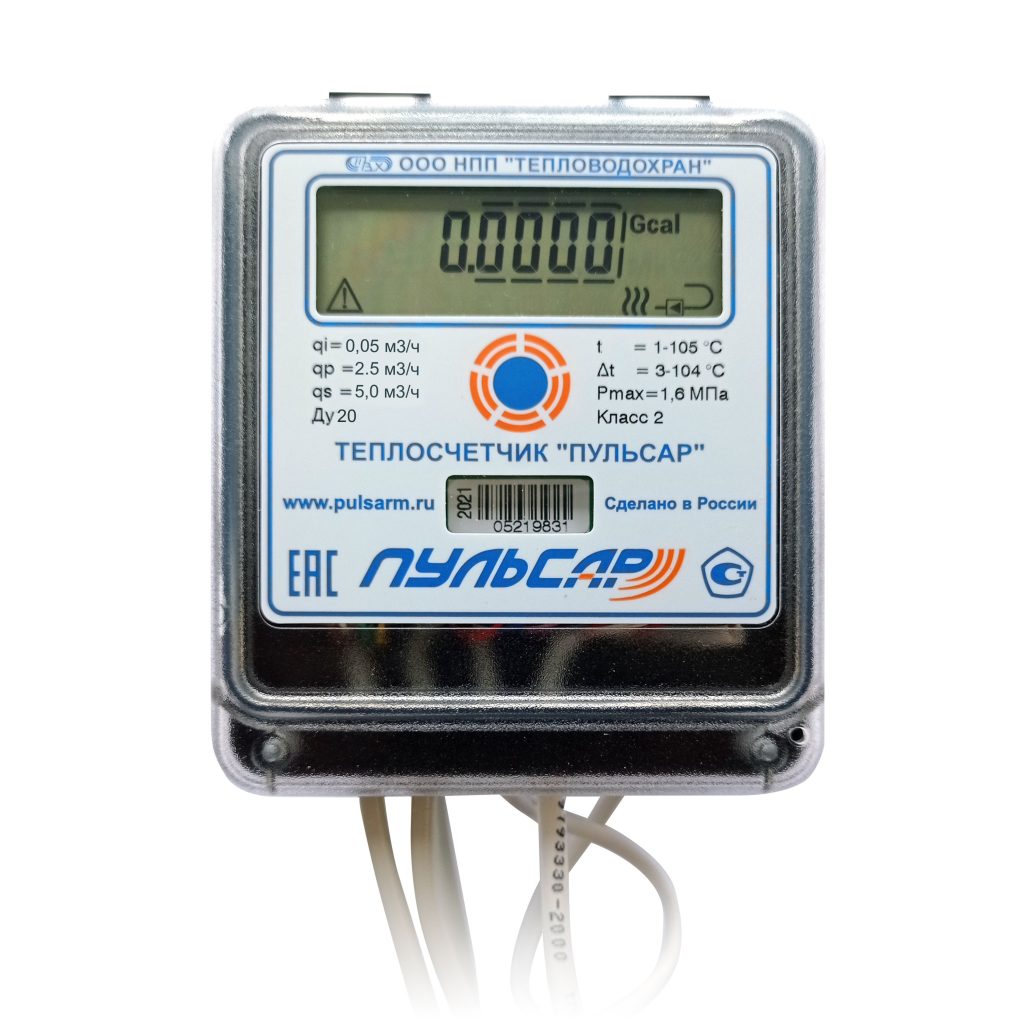

Пульсар Ду (теплосчётчик) — квартирный теплосчётчик производства НПП Тепловодохран. Предназначен для учёта расхода тепловой энергии в квартире, частном доме, небольшом офисе или торговом помещении. Ду 15/20, класс точности 2 или 3, МПИ 6 лет, автономное питание (литиевая батарея ≥10 лет).
Сайт: pulsarm.ru
Модификации / Контроллер:
| Модиф. | Описание | Контроллер |
|---|---|---|
| RS-485 | RS-485 | УС-RS485 |
| M-Bus | M-Bus | УС-MBus |
| LoRa | LoRaWAN | УС-Lora |
| Имп. | Импульсный выход | Ватериус |
Параметры: Тепло, объём, температуры, тариф
Основные характеристики
| Тип | Квартирный теплосчётчик с механическим расходомером |
| Ду | 15, 20 мм |
| Термосопротивления | пара Pt500 или Pt1000 |
| Класс точности | 2 или 3 |
| Питание | литиевая батарея, срок службы ≥10 лет |
| Интерфейсы | RS-485, M-Bus, LoRaWAN, импульсный выход |
| Межповерочный интервал | 6 лет |
| Производитель | НПП Тепловодохран, Рязань |
Как снять показания
Показания отображаются на ЖКИ-экране теплосчётчика. Параметры переключаются короткими нажатиями кнопки на лицевой панели:
- Нажмите кнопку — на экране появится тепловая энергия в Гкал (или ГДж в некоторых модификациях). Это основной параметр для передачи.
- Нажмите ещё раз — накопленный объём теплоносителя (м³).
- Ещё раз — температура в подающем трубопроводе (°C).
- Ещё раз — температура в обратном трубопроводе (°C).
- Ещё раз — наработка прибора в часах.
Для передачи в управляющую компанию нужно записать значение тепловой энергии до запятой (целые Гкал).
Автоматический сбор показаний
Вместо ручного снятия показаний подключите контроллер Универсальный считыватель — он автоматически считывает данные со счётчика и передаёт по Wi-Fi в Home Assistant, MQTT-брокер или управляющую компанию.
Подходящие контроллеры для Пульсар Ду (теплосчётчик):
- УС-RS485 — для модификации с интерфейсом RS-485. Протокол Pulsar, питание 9–30 В
- УС-MBus — для модификации с шиной M-Bus
- УС-Lora — для модификации с модулем LoRaWAN
- Ватериус — для модификации с импульсным выходом
Данные доступны в реальном времени через веб-интерфейс контроллера. Интеграция с Home Assistant и SprutHub — автоматическая.
Купить контроллер: УС-RS485
Частое опрашивание может вызвать быстрое разряжение внутренней батареи. Рекомендуется проводить опрос не чаще одного раза в сутки (86400 секунд).
Интерфейс RS-485

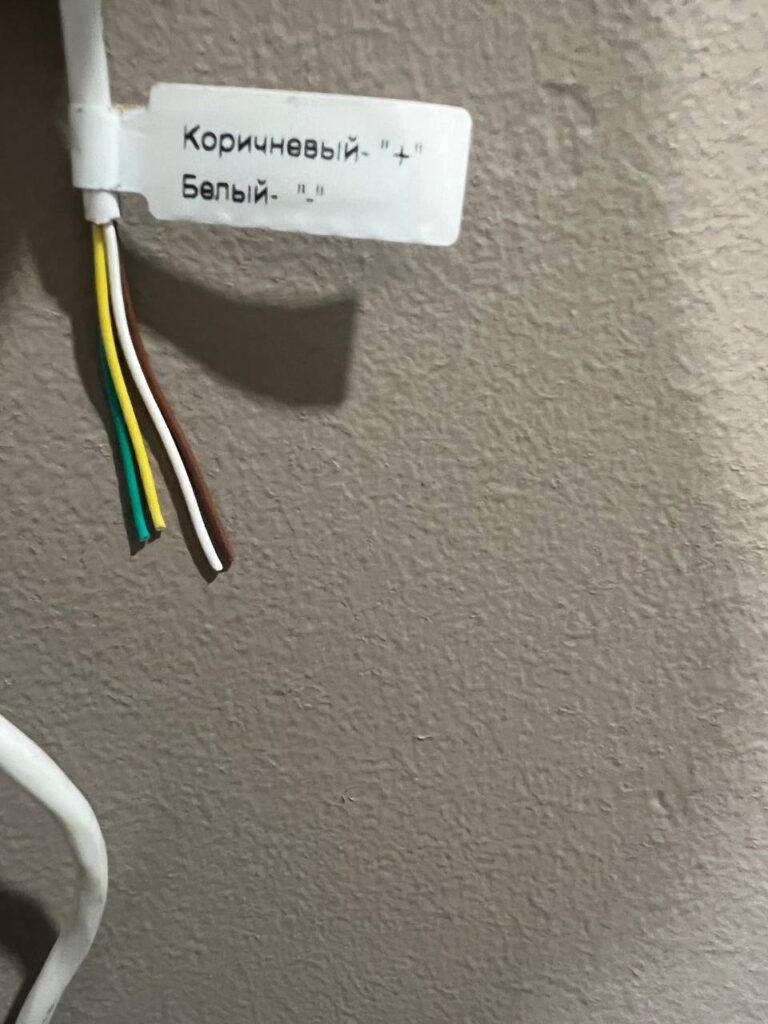

Базовое исполнение RS-485
| Провод | Назначение | УС-RS485 |
|---|---|---|
| Белый | Минус питания | − |
| Коричневый | Плюс питания | + |
| Жёлтый | RS-485 A | A |
| Зелёный | RS-485 B | B |
Исполнение с импульсными входами и RS-485
| Провод | Назначение |
|---|---|
| Серый (чёрный) | Плюс вход 1 |
| Розовый (оранжевый) | Плюс вход 2 |
| Синий | Плюс вход 3 |
| Красный | Плюс вход 4 |
| Белый | Минус питания |
| Коричневый | Плюс питания |
| Жёлтый | RS-485 A |
| Зелёный | RS-485 B |
Интерфейс M-Bus
Базовое исполнение M-Bus
| Провод | Назначение | УС-MBus |
|---|---|---|
| Белый | M-Bus | 1 |
| Коричневый | M-Bus | 2 |
Исполнение с импульсными входами и M-Bus
| Провод | Назначение |
|---|---|
| Серый (чёрный) | Плюс вход 1 |
| Розовый (оранжевый) | Плюс вход 2 |
| Синий | Плюс вход 3 |
| Красный | Плюс вход 4 |
| Белый | Минус входов |
| Жёлтый | M-Bus |
| Зелёный | M-Bus |
Интерфейс LoRaWAN
Контроллер для передачи показаний: УС-Lora
Профиль: Pulsar-Heat.json — ⏳ Не проверен
Ключи LoRaWAN: указаны в паспорте и на наклейке счётчика

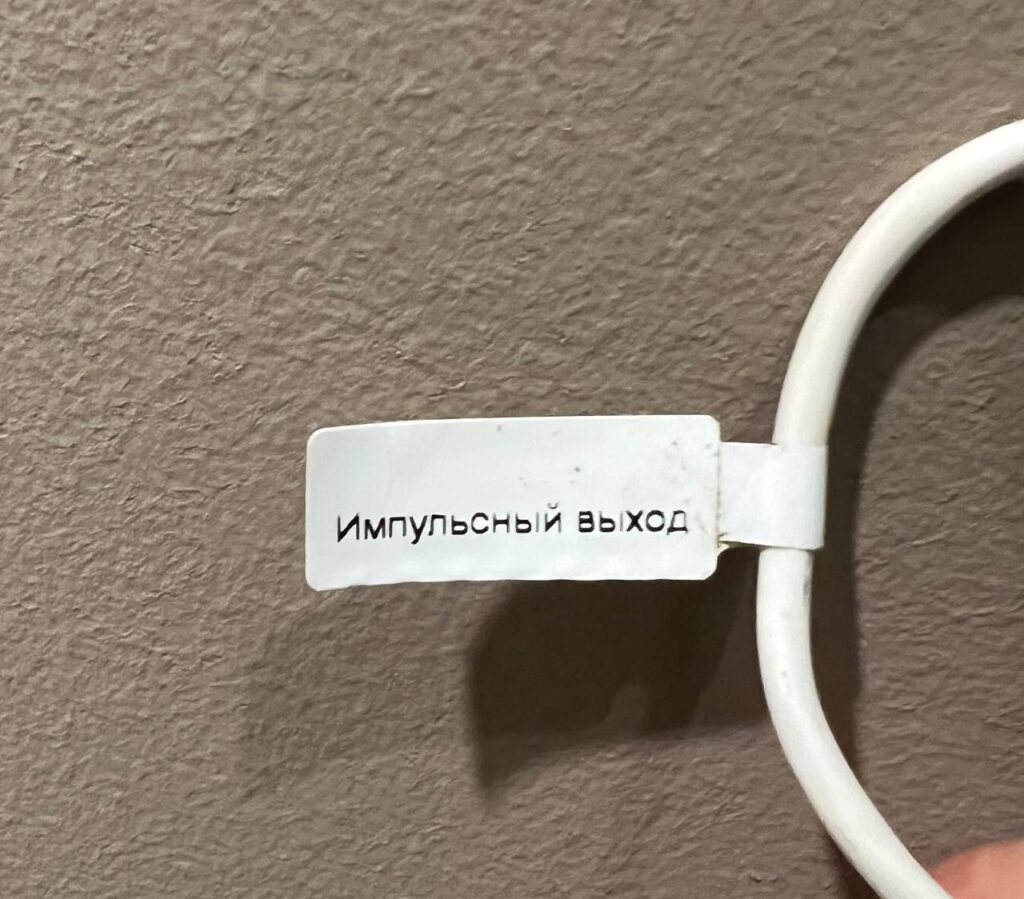

Интерфейс Импульсный выход
Контроллер для передачи показаний: Ватериус
Вес импульса: 0,001 Гкал/имп
Частые вопросы
Какой контроллер нужен для теплосчётчика Пульсар Ду?
Зависит от модификации: для RS-485 — УС-RS485, для M-Bus — УС-MBus, для LoRaWAN — УС-Lora, для импульсного выхода — Ватериус. Модификация указана на корпусе счётчика и в паспорте.
Какой межповерочный интервал у Пульсар Ду (тепло)?
Межповерочный интервал — 6 лет. Срок службы внутренней литиевой батареи — не менее 10 лет, до плановой поверки её менять не требуется.
Совместим ли Пульсар Ду с Home Assistant?
Да. Контроллер УС-RS485 передаёт данные по Wi-Fi в MQTT. Home Assistant подхватывает показания (тепло, объём, температуры) автоматически через интеграцию.
