Энергомера CE201 — однофазный многотарифный счётчик электроэнергии производства АО «Концерн Энергомера» (г. Ставрополь). Предназначен для учёта активной энергии в однофазных сетях 230 В. Класс точности 1.0, до 4 тарифов, номинальный ток 5(60)–10(100) А, МПИ 16 лет. Выпускается в исполнениях S7 (щиток) и R8 (DIN-рейка).
Сайт: energomera.ru
Модификации / Контроллер:
| Модиф. | Описание | Контроллер |
|---|---|---|
| А | RS-485 | УС-RS485 |
| J | Оптопорт | УС-OptoPort |
| P | PLC | — |
| R1 | Радио RF433 (встр. антенна) | — |
| R2 | Радио RF433 (внешн. антенна) | — |
Параметры: Тарифы, Вольты, Токи, Мощности, Частота, CosF
Основные характеристики
| Тип | Однофазный многотарифный |
| Напряжение | 230 В, 50 Гц |
| Ток | 5(60) А, 5(80) А, 10(100) А |
| Класс точности | 1.0 |
| Тарифы | до 4 тарифов |
| Интерфейсы | RS-485, оптопорт, PLC, радио RF433 |
| Протокол | ГОСТ IEC 61107-2011 |
| Межповерочный интервал | 16 лет |
| Исполнения | S7 (щиток), R8 (DIN-рейка) |
| Производитель | АО «Концерн Энергомера», г. Ставрополь |
Как снять показания
Счётчик Энергомера CE201 оснащён жидкокристаллическим индикатором (ЖКИ) и двумя кнопками управления. На экране отображается учтённая энергия нарастающим итогом, а также данные за месяц и сутки. Для просмотра информации используются два режима: автоматический и ручной.
Автоматический режим включается при включении питания. Счётчик автоматически перебирает параметры, показывая их по очереди. Активный тариф обозначен соответствующим сегментом на ЖКИ. В этом режиме вам достаточно дождаться появления нужного тарифа и записать значение.
Ручной режим позволяет управлять отображением данных с помощью кнопок. Короткое нажатие переключает параметры внутри текущей группы (например, от Т1 к Т2). Длительное нажатие (более 1 секунды) позволяет переходить между группами данных: от накоплений к суточным показателям, параметрам сети или служебной информации. Это удобно, если вы хотите быстро найти конкретный тариф.
При снятии показаний обращайте внимание на целую часть числа. Записывайте только целые кВт·ч (до запятой). Дробная часть не учитывается при расчёте стоимости. Если вы проживаете в доме, управляемом нашей организацией, отправляйте показания через управляющую компанию.
Автоматический сбор показаний
Вместо ручного снятия показаний подключите контроллер Универсальный считыватель — он автоматически считывает данные со счётчика и передаёт по Wi-Fi в Home Assistant, MQTT-брокер или управляющую компанию.
- УС-RS485 — для модификаций с RS-485 (буква А). Протокол ГОСТ IEC 61107-2011. Клеммы 11-A, 12-B
- УС-OptoPort — для всех модификаций (оптопорт есть в стандартной поставке). Буква J — выделенный оптопорт
Также поддерживаются: CE207, CE102M, CE102.
Купить контроллер: УС-RS485 | УС-OptoPort
Интерфейс RS-485
Контроллер: УС-RS485
Протокол: ГОСТ IEC 61107-2011 — ❓ Не проверен
Скорость: 9600 (по умолчанию)
Адрес: заводской номер

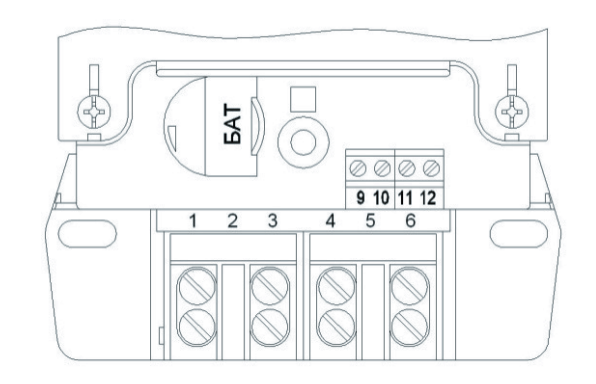

S7 — RS-485:
Выход 11 — A
Выход 12 — B
Частые вопросы
Где находится кнопка «Ввод» на CE201?
Кнопки «Ввод» у CE201 нет. На лицевой панели одна кнопка просмотра — в старых ревизиях обозначена «К», в новых — «КАДР». Короткое нажатие переключает параметры внутри группы (например, тарифы Σ/Т1/Т2/Т3/Т4), длительное (>1 с) — между группами (нарастающий итог, месячные/суточные накопления, параметры сети). Постоянное нажатие — автоповтор длительного. Третьей кнопки или режима «Ввод» в этом счётчике не предусмотрено.
Какой контроллер нужен для Энергомера CE201?
Для RS-485 (буква А в обозначении) — УС-RS485 (клеммы 11-A, 12-B). Оптопорт есть в любой поставке — для него УС-OptoPort.
Совместим ли Энергомера CE201 с Home Assistant?
Да. Контроллер УС-RS485 передаёт данные по Wi-Fi в MQTT. Home Assistant подхватывает показания автоматически через интеграцию.
