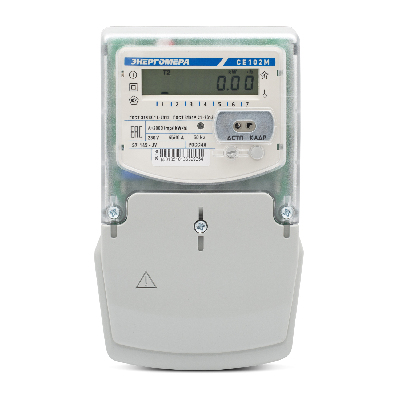

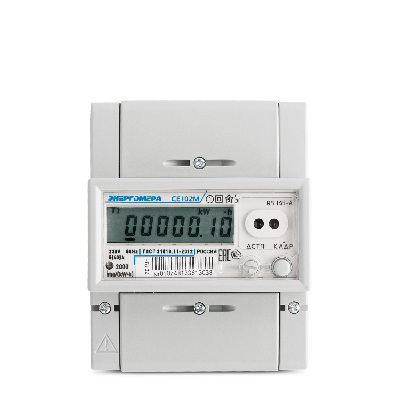

Энергомера CE102M — однофазный многотарифный счётчик активной электроэнергии производства АО «Концерн Энергомера» (г. Ставрополь). Предназначен для учёта активной энергии в однофазных сетях 230В. Выпускается в двух исполнениях корпуса: R5 (крепление на DIN-рейку) и S7 (щиток, 3 винта). До 4 тарифов, класс точности 1, базовый ток 5(60)А или 10(100)А.
Модификации / Контроллер:
| Модиф. | Описание | Контроллер |
|---|---|---|
| A | RS-485 | УС-RS485 |
| J | ОптоПорт | УС-OptoPort |
| B (S7) | M-Bus | УС-MBus |
| * | Импульсный выход | Ватериус |
Параметры: Тарифы, Вольты, Токи, Мощности, Частота, CosF
Счётчик CE102M выпускается также в модификации CE102BY на заводе ФЗИП (г. Фаниполь, Беларусь) и сертифицирован в 🇧🇾 ГРСИ РБ (серт. РБ 03 13 3980 19). Доставка контроллеров УС — СДЭК. Подробнее: счётчики в Беларуси.
Модификации
Основные характеристики
| Тип | Однофазный многотарифный |
| Напряжение | 230В, 50Гц |
| Ток | 5(60)А или 10(100)А |
| Класс точности | 1 |
| Тарифы | до 4 тарифов |
| Интерфейсы | RS-485, оптопорт, M-Bus, импульсный выход |
| Межповерочный интервал | R5 — 10 лет, S7 — 16 лет |
| Производитель | АО «Концерн Энергомера», г. Ставрополь |
| Сертификация | 🇧🇾 ГРСИ РБ — модификация CE102BY (серт. РБ 03 13 3980 19) |
Подключение к сети
Счётчик подключается по стандартной однофазной схеме (4 клеммы):
- Клемма 1 — фаза (вход от автомата)
- Клемма 2 — фаза (выход на нагрузку)
- Клемма 3 — ноль (вход)
- Клемма 4 — ноль (выход на нагрузку)
Схема подключения нанесена на внутреннюю сторону клеммной крышки. Для исполнения R5 — монтаж на DIN-рейку, для S7 — крепление тремя винтами на щиток.
Как снять показания
На лицевой панели счетчика Энергомера CE102M расположены жидкокристаллический индикатор (ЖКИ) и две кнопки управления: «КАДР» и «ДСТП». Кнопка «ДСТП» находится под пломбой и предназначена для доступа к служебным настройкам, поэтому для снятия показаний пользователю доступна только кнопка «КАДР».
Показания отображаются на ЖКИ в автоматическом режиме. Активный тариф обозначен соответствующим сегментом индикатора. Для обновления информации на экране нажмите кнопку «КАДР». Нажатие обновляет текущие значения и позволяет переключаться между параметрами.
- Дневной тариф (Т1) — количество киловатт-часов за дневной период потребления.
- Ночной тариф (Т2) — количество киловатт-часов за ночной период потребления.
Запишите целые значения кВт·ч до запятой для каждого действующего тарифа. Эти данные необходимы для корректного начисления платы за электроэнергию.
Если у вас возникли вопросы по работе с прибором или вы хотите узнать больше о тарифах, обратитесь в управляющую компанию.
Автоматический сбор показаний
Вместо ручного снятия показаний подключите контроллер Универсальный считыватель — он автоматически считывает данные со счётчика и передаёт по Wi-Fi в Home Assistant, MQTT-брокер или управляющую компанию.
Подходящие контроллеры для CE102M:
- УС-RS485 — для модификаций с интерфейсом RS-485 (буква A в обозначении). Подключение по клеммам 9-A, 10-B. Считывает тарифы, напряжение, ток, мощность

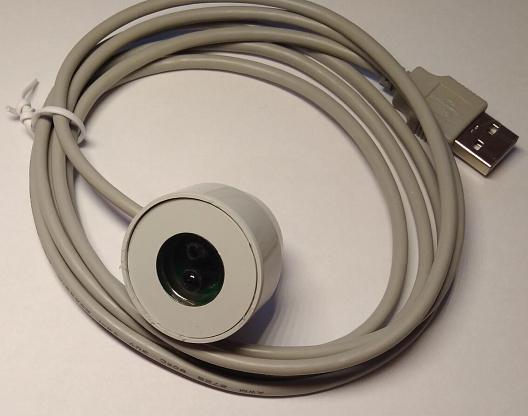

- УС-OptoPort — для всех модификаций с оптическим портом (буква J). Бесконтактное подключение через магнитную головку
- УС-MBus — для модификаций S7 с интерфейсом M-Bus (буква B). Клеммы 9(+), 10(−)
- Ватериус — для модификаций с импульсным выходом. Считает импульсы, подходит также для счётчиков воды
Данные доступны в реальном времени через веб-интерфейс контроллера. Интеграция с Home Assistant и SprutHub — автоматическая. Также поддерживаются: CE207, CE301, CE303.
Купить контроллер: УС-RS485 | УС-OptoPort
Интерфейс RS-485
Контроллер для передачи показаний: УС-RS485
Протокол: МЭК 61107-2001 — ✅ Проверен
Скорость: 9600
Адрес: Авто определение

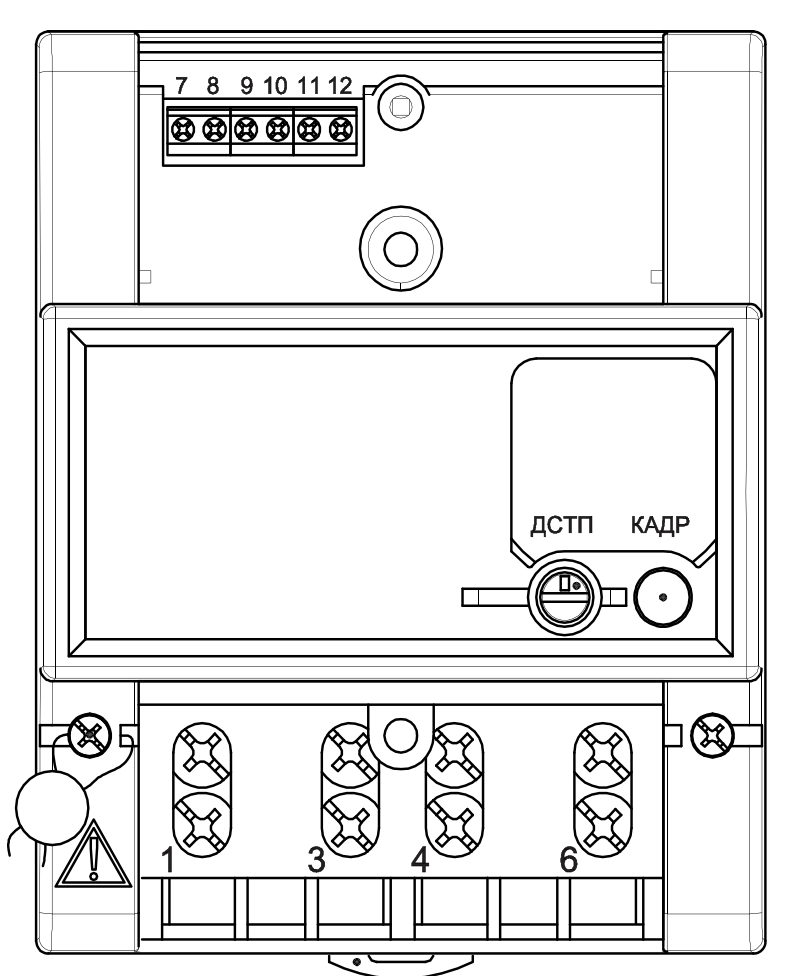

Модификация R5
Выход 9-A
Выход 10-B

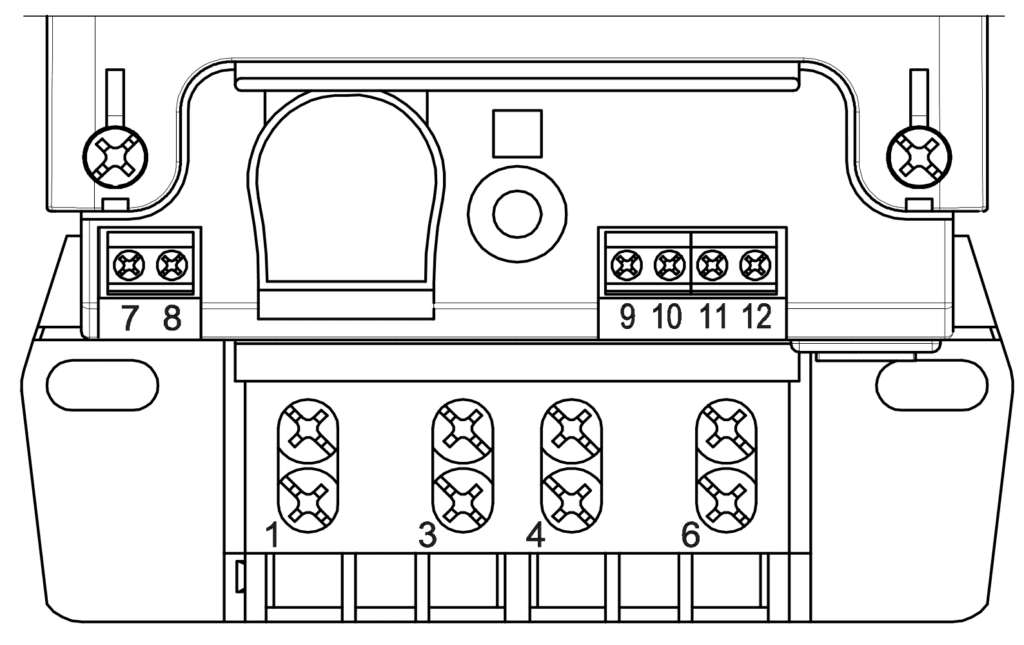

Модификация S7
Выход 9-A
Выход 10-B
Интерфейс ОптоПорт
Контроллер для передачи показаний: УС-OptoPort
Протокол: МЭК 61107-2001 — ✅ Проверен
Скорость: 9600
Адрес: Авто определение
Стандарт: IEC 62056-21 (ГОСТ Р МЭК 61107-2001)
Интерфейс M-Bus
Модификация S7
Выход 9 — MBus+
Выход 10 — MBus-
Интерфейс Импульсный выход
Контроллер для передачи показаний: Ватериус
Подключение: клеммы 7(+), 8(−)
Вес импульса: 0,5 Вт·ч/имп (5(60)А) / 1,0 Вт·ч/имп (10(100)А)
Частые вопросы
Какой контроллер нужен для Энергомера CE102M?
Зависит от модификации. Если в обозначении есть буква A — подходит УС-RS485 (подключение к клеммам 9 и 10). Если есть буква J — можно использовать УС-OptoPort (бесконтактно через оптический порт). Для модификаций S7 с буквой B — УС-MBus. Импульсный выход есть у всех модификаций — к нему подключается Ватериус.
Как узнать адрес счётчика CE102M для настройки УС?
Адрес определяется автоматически. CE102M использует безадресный протокол МЭК 61107-2001 — контроллер УС находит счётчик на шине без указания адреса. На одной шине RS-485 может быть только один счётчик с этим протоколом.
Совместим ли Энергомера CE102M с Home Assistant?
Да. Контроллер УС-RS485 (или УС-OptoPort) передаёт данные по Wi-Fi в MQTT. Home Assistant подхватывает показания автоматически через интеграцию.
