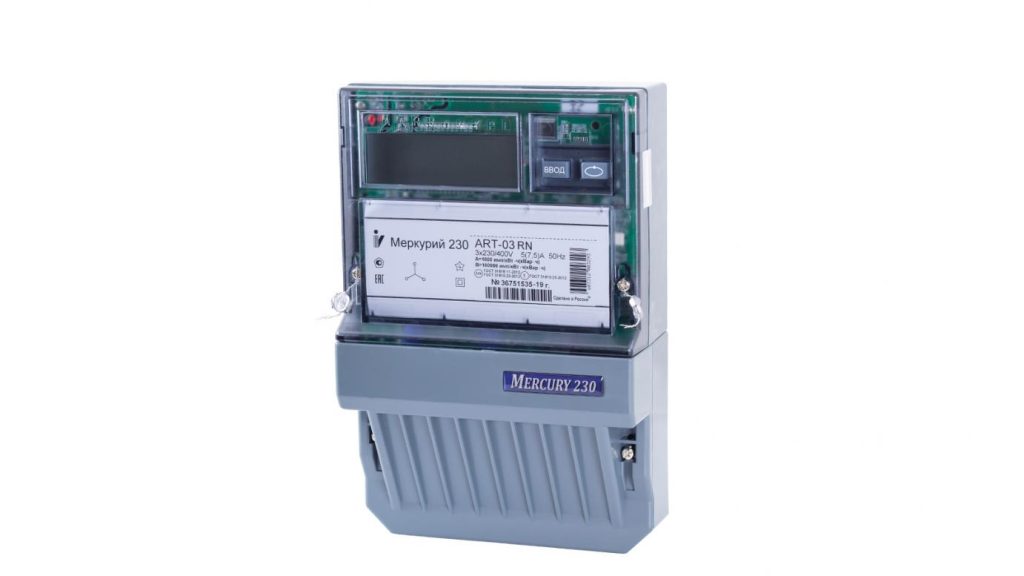

Меркурий 230 ART — трёхфазный многотарифный счётчик электроэнергии производства АО «Инкотекс» (Москва). Предназначен для учёта активной и реактивной энергии в трёхпроводных и четырёхпроводных сетях 3×230/400 В. До 4 тарифов, класс точности от 0,5S до 1.0, номинальный ток от 5(7,5) до 10(100) А, межповерочный интервал 10 лет.
Сайт: incotexcom.ru
Модификации / Контроллер:
Параметры: Тарифы, Вольты, Токи, Мощности, Частота, cos φ
Основные характеристики
| Тип | Трёхфазный многотарифный |
| Напряжение | 3×230/400 В (прямое) / 3×57,7/100 В (через ТТ), 50 Гц |
| Ток | 5(7,5) А (через ТТ), 5(60) А, 10(100) А (прямое) |
| Класс точности | 0,5S / 1.0 (активная), 1.0 / 2.0 (реактивная) |
| Тарифы | до 4 тарифов |
| Интерфейсы | RS-485 / CAN, IrDA, импульсный выход, PLC |
| Межповерочный интервал | 10 лет |
| Производитель | АО «Инкотекс», Москва |
| Сертификация | 🇧🇾 ГРСИ РБ (серт. 15336), 🇰🇿 ГСИ РК (серт. 00913) |
Подключение к сети
Счётчик подключается по трёхфазной четырёхпроводной схеме. Силовая клеммная колодка имеет 8 клемм (нижний ряд) и 8 перемычек (верхний ряд, клеммы 9–16).
Прямое включение (модификации -01, -02):
- Клеммы 1–2 — фаза L1 (вход / выход), перемычка 9–10
- Клеммы 3–4 — фаза L2 (вход / выход), перемычка 11–12
- Клеммы 5–6 — фаза L3 (вход / выход), перемычка 13–14
- Клеммы 7–8 — ноль N (вход / выход), перемычка 15–16
При прямом включении перемычки замыкают токовые петли на силовые клеммы. Для трансформаторного включения (модификации -00, -03) используется отдельная схема без перемычек — см. руководство по эксплуатации.
Как снять показания
Показания отображаются на ЖКИ-экране. На лицевой панели 2 кнопки:
- Нажмите кнопку «ВВОД» — на экране появится значение Т1 (первый тариф, активная энергия)
- Нажмите ещё раз — Т2 (второй тариф)
- Ещё раз — Т3, Т4 (если настроены), затем Сумма
- Запишите показания до запятой по каждому тарифу
Длинное нажатие «ВВОД» (более 3 секунд) переключает группы: энергия за сутки → за месяц → за год. Кнопка «кольцо» отображает мгновенные параметры: мощность, напряжение, ток, cos φ, частоту. Через 30 секунд без нажатий экран возвращается в автоматический режим.
Автоматический сбор показаний
Вместо ручного снятия показаний подключите контроллер Универсальный считыватель — он автоматически считывает данные со счётчика и передаёт по Wi-Fi в Home Assistant, MQTT-брокер или управляющую компанию.
Подходящие контроллеры для Меркурий 230 ART:
- УС-RS485 — для модификаций R (RS-485) и C (CAN). Подключение по клеммам 24(A), 19(B). Считывает тарифы, напряжение, ток, мощность, cos φ, частоту
- УС-IRDA — для модификаций с IrDA. Инфракрасный порт на лицевой панели
- Ватериус — для подключения через импульсный выход. Клеммы 25(+), 20(−) — активная энергия
Данные доступны в реальном времени через веб-интерфейс контроллера. Интеграция с Home Assistant и SprutHub — автоматическая. Также поддерживаются: Меркурий 206, Меркурий 200, Меркурий 234.
Купить контроллер: УС-RS485

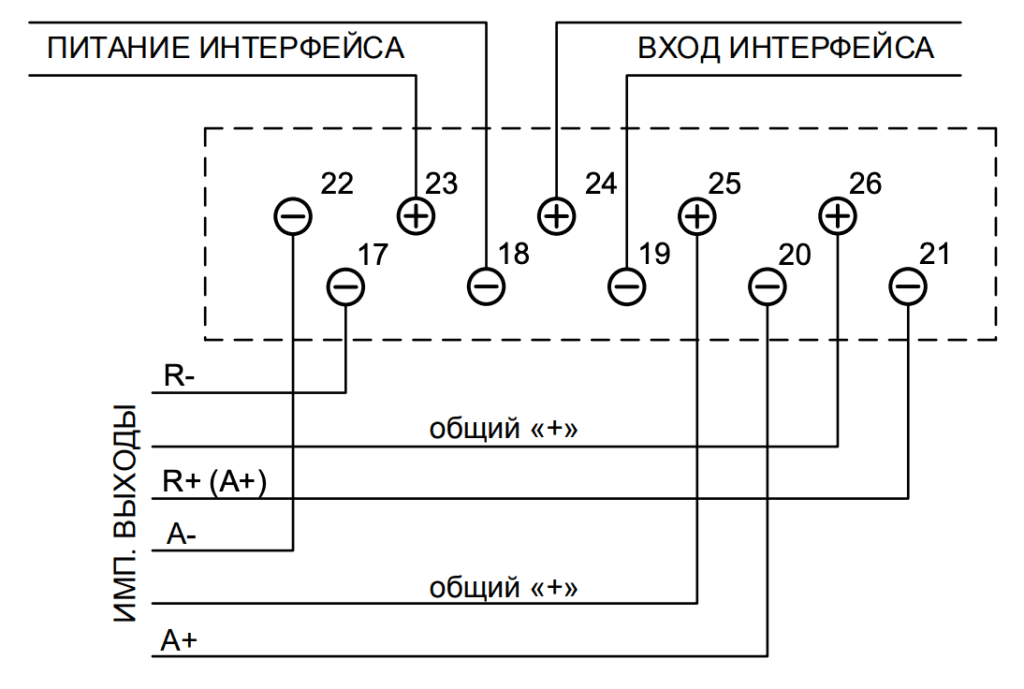

Интерфейс RS-485
Доступ к интерфейсным клеммам через верхнюю крышку корпуса (клеммы 17–26)
Модификация «S» (встроенное питание интерфейса):
Клемма 24 — A
Клемма 19 — B
Модификация без буквы «S» (внешнее питание):
Клемма 24 — A
Клемма 19 — B
Клемма 23 — «+» (питание 5,5–12 В)
Клемма 18 — «−»
Внимание: напряжение питания интерфейса 5,5–12 В. Превышение 12 В может привести к выгоранию порта. УС подаёт +5 В ±0.4 В
Интерфейс IrDA
Контроллер для передачи показаний: УС-IRDA
Протокол: MercuryV1 — ✅ Проверен
Скорость: 9600
Расположение: окно IrDA на лицевой панели
IrDA присутствует в модификациях с буквой «I» в коде. Это инфракрасный порт, работающий по протоколу Меркурий (не IEC 62056-21). Адрес и пароль — такие же, как для RS-485.
Интерфейс Импульсный выход
Контроллер для передачи показаний: Ватериус
Канал A+ (активная энергия): клеммы 25(+), 20(−)
Канал R+ (реактивная энергия): клеммы 26(+), 21(−)
Интерфейс PLC
Контроллер для передачи показаний: PLC-модем (встроен в модификации Lx)
Частые вопросы
Какой контроллер нужен для Меркурий 230 ART?
Для модификаций R (RS-485) и C (CAN) подходит УС-RS485 — подключение по клеммам 24(A) и 19(B). Для модификаций с IrDA — УС-IRDA. Через импульсный выход можно подключить Ватериус (клеммы 25/20).
Какой адрес у Меркурий 230 ART по умолчанию?
Сетевым адресом по умолчанию являются три последние цифры заводского номера. Если они образуют число больше 240 — используются две последние цифры. Если три последние цифры — нули, адрес «1». Универсальный адрес «0» (пустое поле в УС) работает при подключении одного счётчика.
Совместим ли Меркурий 230 ART с Home Assistant?
Да. Контроллер УС-RS485 передаёт данные по Wi-Fi в MQTT. Home Assistant подхватывает показания автоматически через интеграцию. Считываются тарифы, напряжение, ток, мощность, частота и cos φ по каждой фазе.
