Меркурий 206 — однофазный многотарифный счётчик электроэнергии производства АО «Инкотекс» (Москва). Предназначен для учёта активной и реактивной энергии в сетях 230 В. До 4 тарифов, класс точности 1.0 (активная) / 2.0 (реактивная), номинальный ток 5(60) А, межповерочный интервал 16 лет.
Сайт: incotexcom.ru
Модификации / Контроллер:
| Модиф. | Описание | Контроллер |
|---|---|---|
| R | RSCAN | УС-RSCAN |
| C | CAN | — |
| Все | Оптопорт | УС-OptoPort |
| Все | Импульсный выход | Ватериус |
| L | PLC | — |
Модемы (опциональные):
Параметры: Тарифы, Вольт, Ток, Мощность
Основные характеристики
| Тип | Однофазный многотарифный |
| Напряжение | 230 В, 50 Гц |
| Ток | 5(60) А / 5(80) А |
| Класс точности | 1.0 (активная), 2.0 (реактивная) |
| Тарифы | до 4 тарифов |
| Интерфейсы | RS-485 / CAN, оптопорт, импульсный выход, PLC, LoRaWAN |
| Межповерочный интервал | 16 лет |
| Производитель | АО «Инкотекс», Москва |
| Сертификация | 🇧🇾 ГРСИ РБ (серт. 16469), 🇰🇿 ГСИ РК (серт. 00696) |

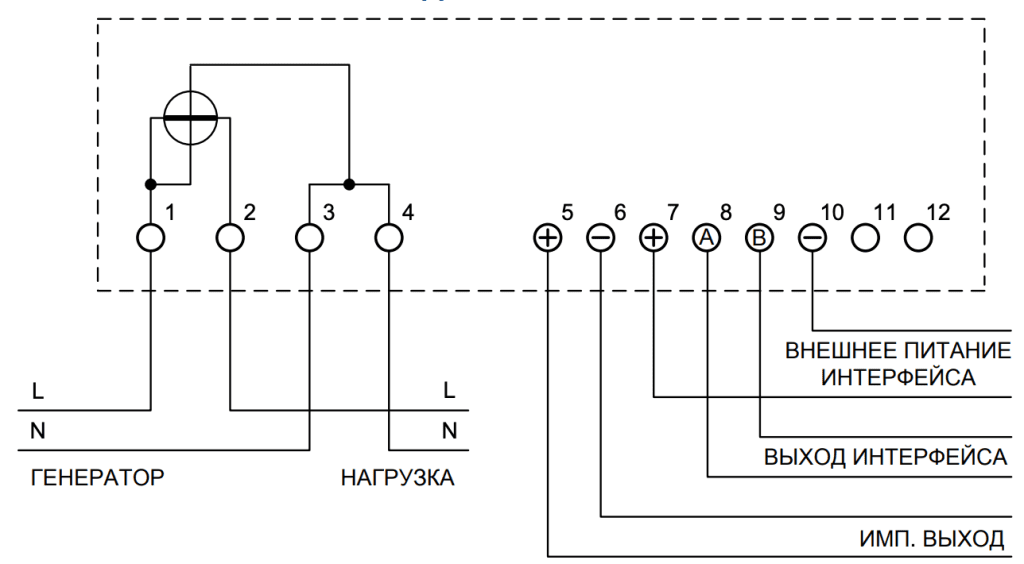

Подключение к сети
Счётчик подключается по стандартной однофазной схеме (4 клеммы):
- Клемма 1 — фаза (вход от автомата)
- Клемма 2 — фаза (выход на нагрузку)
- Клемма 3 — ноль (вход)
- Клемма 4 — ноль (выход на нагрузку)
Схема подключения нанесена на внутреннюю сторону клеммной крышки.
Как снять показания
У Меркурий 206 — одна электронная сенсорная кнопка на лицевой панели (без механического хода, реагирует на касание). Кнопка работает в двух режимах нажатия:
- Короткое касание — переключение параметра внутри текущей группы (например, Σ → Т1 → Т2 → Т3 → Т4 для тарифов нарастающим итогом).
- Длительное касание (более 3 с) — переход в следующую группу: текущие энергии → энергии на начало (-1)…(-12) месяца → дата/время → служебная информация.
В автоматическом режиме счётчик циклически прокручивает кадры. Активный тариф (Т1–Т4) обозначен сегментом ЖКИ. РЭ — АВЛГ.411152.032. Для управляющей компании запишите целые кВт·ч (цифры до запятой) по каждому действующему тарифу.
Автоматический сбор показаний
Вместо ручного снятия показаний подключите контроллер Универсальный считыватель — он автоматически считывает данные со счётчика и передаёт по Wi-Fi в Home Assistant, MQTT-брокер или управляющую компанию.
Подходящие контроллеры для Меркурий 206:
- УС-RSCAN — для модификации R (RS-485). Подключение по клеммам 8(A), 9(B). Считывает тарифы, напряжение, ток, мощность
- УС-OptoPort — для всех модификаций через оптический порт. Бесконтактное подключение через магнитную головку
- Ватериус — для подключения через импульсный выход. Клеммы 5(+), 6(−)
- УС-Lora — для модификаций с модулем LoRaWAN
Данные доступны в реальном времени через веб-интерфейс контроллера. Интеграция с Home Assistant и SprutHub — автоматическая. Также поддерживаются: Меркурий 200, Меркурий 230 ART, Меркурий 234.
Купить контроллер: УС-RSCAN | УС-OptoPort
Интерфейс RS-485* (RSCAN)
Модификация R — интерфейс RS-485, модификация C — CAN. Обе используют одни и те же клеммы (8, 9). Контроллер УС-RSCAN подходит только для модификации R (RS-485). Для модификации C (CAN) контроллера УС нет. В текущем каталоге производителя выпускаются только модификации R (RS-485).
Доступ через верхнюю крышку корпуса
Для модификации «S» (встроенное питание интерфейса):
Клемма 8 — A
Клемма 9 — B
Для модификации без буквы «S» (внешнее питание):
Клемма 8 — A
Клемма 9 — B
Клемма 7 — «+» (питание 6–12 В)
Клемма 10 — «−»
Внимание: напряжение питания интерфейса 6–12 В. УС подаёт +5 В ±0.4 В — этого достаточно для работы
Интерфейс ОптоПорт
Контроллер для передачи показаний: УС-OptoPort
Протокол: MercuryV0 — ✅ Проверен
Скорость: 9600
Адрес: серийный номер (без -год)
Расположение: на лицевой панели
Интерфейс LoRaWAN
Контроллер для передачи показаний: УС-Lora
Профиль: Mercury-206-F07.json — ⏳ Не проверен (для модуля F07 Вега; для F04 Лартех — профиль в разработке)
Ключи LoRaWAN: указаны в паспорте и на наклейке счётчика
Интерфейс Импульсный выход
Контроллер для передачи показаний: Ватериус
Подключение: клеммы 5(+), 6(−)
Интерфейс PLC
Контроллер для передачи показаний: PLC-модем (встроен в модификацию L)
Частые вопросы
Где находится кнопка «Ввод» на Меркурий 206?
Кнопки «Ввод» у Меркурий 206 нет. На лицевой панели — одна электронная сенсорная кнопка (без механического хода, реагирует на касание). Короткое касание переключает параметр в группе (тариф Σ/Т1/…/Т4), длительное касание (>3 с) — переходит между группами (текущие энергии / энергии за последние 12 месяцев / служебная информация). Других кнопок на корпусе нет.
Какой контроллер нужен для Меркурий 206?
Зависит от модификации. Для модификации R (RS-485) подходит УС-RSCAN — подключение по клеммам 8(A) и 9(B). Для модификации C (CAN) контроллера УС нет. Оптопорт есть во всех модификациях — для него подходит УС-OptoPort. Через импульсный выход (клеммы 5, 6) можно подключить Ватериус.
Чем отличаются модификации R и C у Меркурий 206?
Модификация R использует интерфейс RS-485, модификация C — CAN. Клеммы подключения одинаковые (8 и 9). Для модификации R подходит контроллер УС-RSCAN (протокол MercuryV0). Для модификации C (CAN) контроллера УС нет. В текущем каталоге АО «Инкотекс» выпускаются только модификации R (RS-485).
Совместим ли Меркурий 206 с Home Assistant?
Да. Контроллер УС-RSCAN (для модификации R) или УС-OptoPort (для всех модификаций) передаёт данные по Wi-Fi в MQTT. Home Assistant подхватывает показания автоматически через интеграцию.
