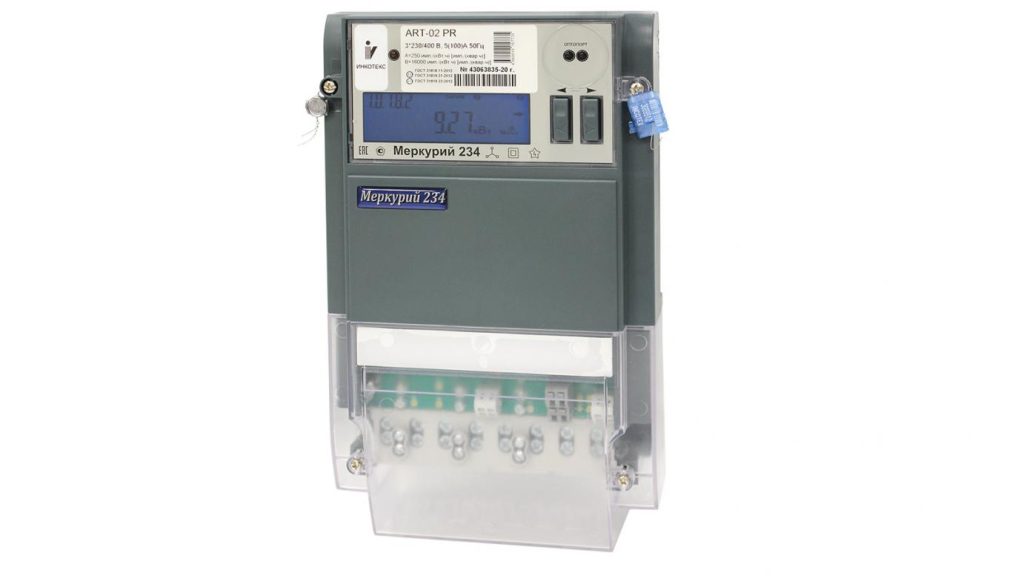

Меркурий 234 ART — трёхфазный многофункциональный многотарифный счётчик электроэнергии производства АО «ИНКОТЕКС» (Москва). Измеряет активную и реактивную электроэнергию в прямом и обратном направлениях, поддерживает до 4 тарифов и 16 временных зон. Применяется в квартирах, частных домах, на объектах ЖКХ и промышленности. Базовые варианты включения — прямое до 100 А и трансформаторное. Протоколы обмена — Меркурий V1 (в классических модификациях) и СПОДЭС / DLMS-COSEM (у моделей с индексом «D»).
Контроль и передача показаний счётчиков в вашу управляющую компанию автоматически
Сайт: https://www.incotexcom.ru/catalogue/234art#features
Параметры: Тарифы, Вольты, Токи, Мощности, Частота, CosF
Модификации / Контроллер:
| Модиф. | Описание | Контроллер |
|---|---|---|
| R | RS-485 | УС-RS485 |
| Все | Оптопорт | УС-OptoPort |
| Без X | Импульсный выход | Ватериус |
| L | PLC | — |
| G | Радио интерфейс | — |
| F03 | ZigBee | — |
Модемы (опциональные):
Протокол:
| Модиф. | Протокол |
|---|---|
| D | СПОДЭС |
| Без D | #MercuryV1 |
Основные характеристики
| Тип | Трёхфазный многотарифный счётчик активной и реактивной энергии |
| Включение | Прямое или трансформаторное (зависит от модификации) |
| Номинальное напряжение | 3×230/400 В (быт/ЖКХ); 3×57,7/100 В (трансформаторное) |
| Номинальный ток | 5(10) А, 5(60) А, 5(80) А, 5(100) А — в зависимости от исполнения |
| Класс точности | 0,2S / 0,5 / 0,5S / 1 / 2 (по активной и реактивной энергии) |
| Тарифы | до 4 тарифов, 16 временных зон, 12 сезонных программ |
| Интерфейсы | RS-485, оптопорт, импульсный выход, опционально LoRaWAN, PLC, радио 433 МГц, ZigBee |
| Протокол | Меркурий V1 (без «D»), СПОДЭС / DLMS-COSEM (с «D») |
| Память профилей | 2 профиля мощности, глубина 90–180 суток |
| Защита | датчик магнитного поля, 2 электронных пломбы, журнал событий |
| Резервное питание | 6–12 В постоянного тока |
| МПИ | 16 лет |
| Производитель | АО «ИНКОТЕКС», Москва |
| Сертификация | 🇷🇺 Госреестр СИ, 🇧🇾 ГРСИ РБ, 🇰🇿 ГСИ РК 02338 |
Как снять показания
Счётчик отображает значения на встроенном ЖК-дисплее. Для просмотра тарифов используется кнопка на лицевой панели:
- Короткое нажатие — переключение между тарифами (T1, T2, T3, T4) и суммарным учётом
- Длинное нажатие (более 3 с) — переход в меню параметров (дата, время, мощность, напряжения, токи)
- Запишите показания по тарифам T1 и T2 (или T3/T4, если применяется) в целых кВт·ч
- Передайте показания в управляющую компанию или энергосбытовую организацию
Автоматический сбор показаний
Вместо ручного снятия показаний подключите контроллер Универсальный считыватель — он автоматически считывает данные со счётчика и передаёт по Wi-Fi в Home Assistant, MQTT-брокер или управляющую компанию.
Подходящие контроллеры для Меркурий 234 ART:

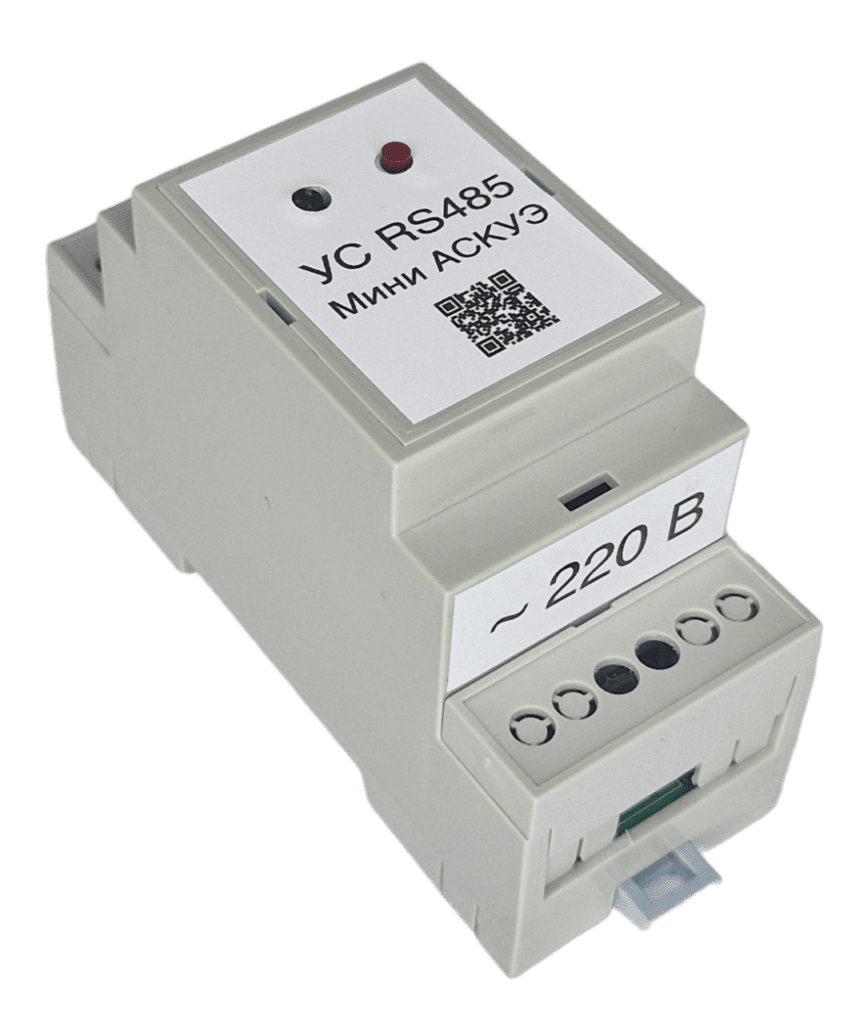

- УС-RS485 — для модификаций с индексом «R» (встроенный RS-485). Поддерживает как Меркурий V1, так и СПОДЭС
- УС-OptoPort — для всех модификаций (оптопорт есть всегда)

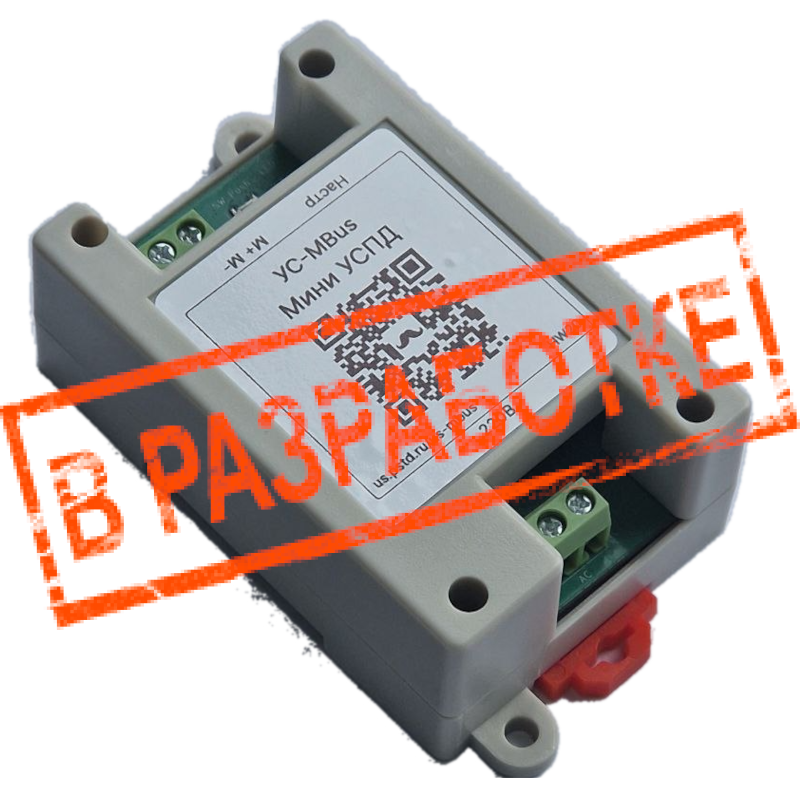

- УС-Lora — для модификаций с модулями F04 / F07 (LoRaWAN Лартех / Вега)
- Ватериус — по импульсному выходу (для моделей без индекса «X»)
Купить контроллер: УС-RS485.
Счётчик Меркурий 234 сертифицирован и используется в 🇧🇾 Беларуси (ГРСИ РБ) и 🇰🇿 Казахстане (ГСИ РК, серт. 02338). Доставка контроллеров УС — СДЭК.
Интерфейс RS-485
Контроллер для передачи показаний: УС-RS485
Протокол:
- #MercuryV1 — ✅ Проверен
- СПОДЭС — ✅ Проверен
Настройки для протокола #MercuryV1
Скорость: 9600
Адрес: три последние цифры заводского номера (или две последние, если три последние > 240; если нули — адрес «1»)
Пароль: 010101010101
Универсальный адрес: «0» (Пустое поле) — для всех счетчиков, но пользоваться им можно только если к УС подключен один счетчик, не более.
Настройки для протокола СПОДЭС
Скорость: 9600
Адрес: Алгоритм вычисления по серийному номеру, смотрите в «Руководстве по эксплуатации»
Пароль (чтение): 111111

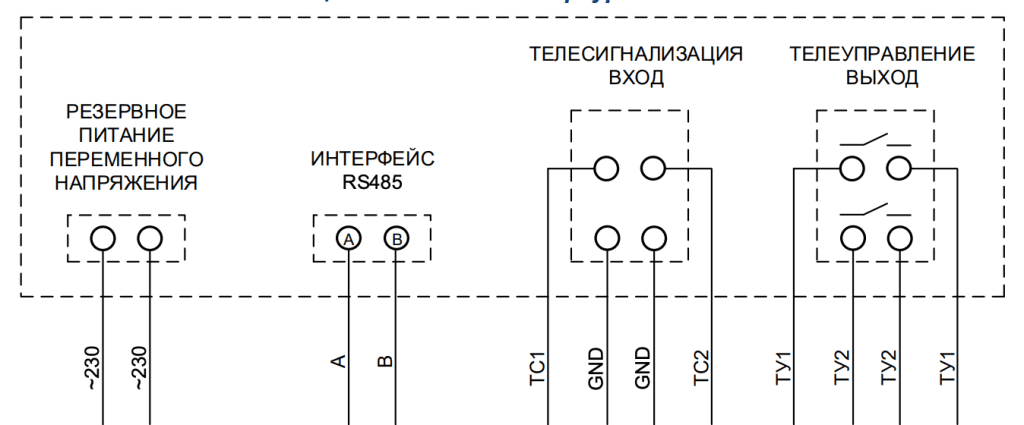

Схема подключения интерфейсов и вспомогательных цепей счетчика «Меркурий 234» c индекса «Х»
Выход A — A
Выход B — B

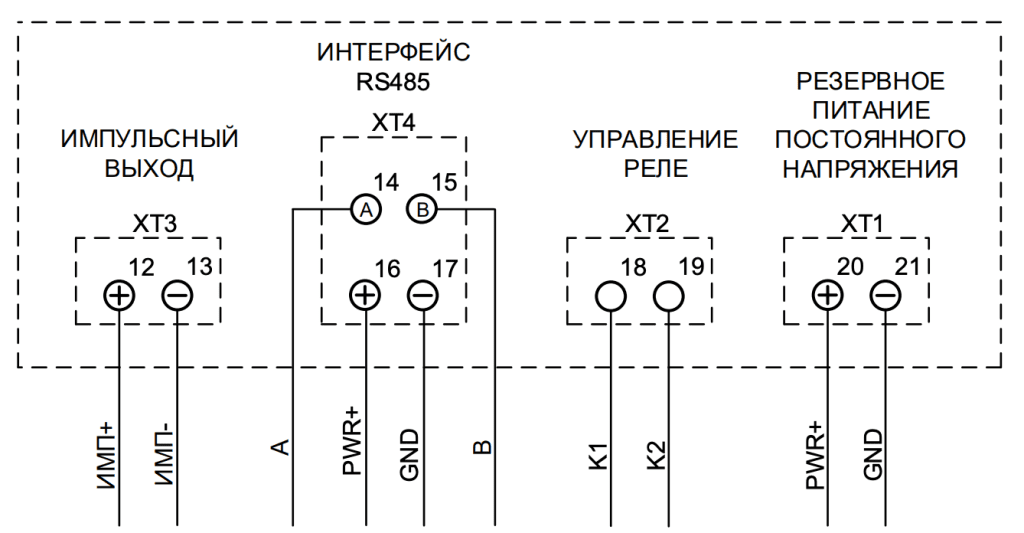

Схема подключения интерфейсов и вспомогательных цепей счетчика «Меркурий 234» без индекса «Х»
Выход 14 — A
Выход 15 — B
Вход 16 — «+» (питание 6–12 В)
Вход 17 — «−»

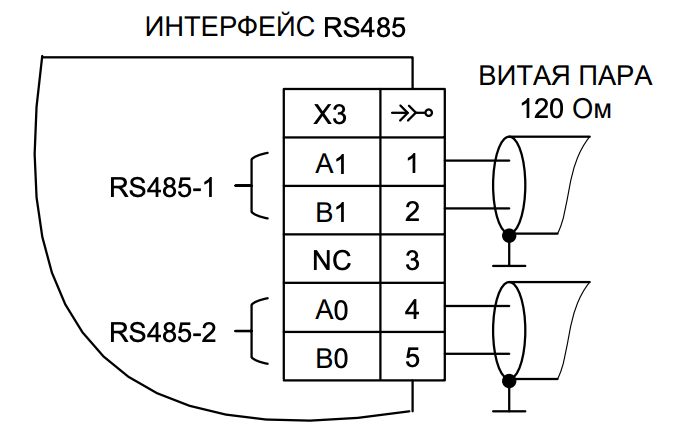

Схема подключения интерфейсов RS485 модуля телемеханики счетчика «Меркурий 234»
Выход 1 — A
Выход 2 — B
Выход 4 — A
Выход 5 — B
Интерфейс ОптоПорт
Контроллер для передачи показаний: УС-OptoPort
Протокол:
- #MercuryV1 — ⏳ Не проверен
- СПОДЭС — ⏳ Не проверен
Скорость: 9600
Адрес: совпадает с RS-485
Пароль: 010101010101
Расположение: на лицевой панели
Интерфейс LoRaWAN
Контроллер для передачи показаний: УС-Lora
Съёмные модули F04 (Лартех) и F07 (Вега) — заказываются как опция.

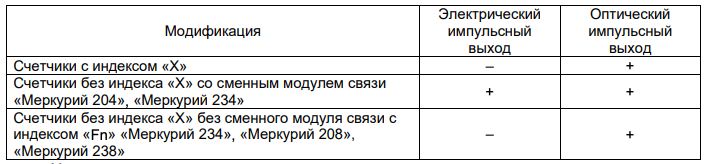

Интерфейс Импульсный выход
Контроллер для передачи показаний: Ватериус
Схема подключения интерфейсов и вспомогательных цепей счетчика «Меркурий 234» без индекса «Х»
Выход 12 — «+»
Выход 13 — «−»
Частые вопросы
Как узнать, есть ли у моего счётчика RS-485?
В индексе должна быть буква R. Например, Меркурий 234 ART-02 PBR.G — есть RS-485 (суффикс R). Меркурий 234 ART-02 PB.G — без R, RS-485 нет, остаются оптопорт и импульсный выход.
Какой протокол у моего счётчика — Меркурий V1 или СПОДЭС?
Если в индексе есть буква D (например, 234 ART-D, 234 ARTM2-03 D) — это СПОДЭС / DLMS-COSEM. Без «D» — классический протокол Меркурий V1. Контроллер УС-RS485 поддерживает оба протокола, выбирается в настройках.
Счётчик выпущен после 10 марта 2023 года — есть ли отличия?
Да. В соответствии с требованиями ППРФ № 890, для новых выпусков 234 ART-D ИНКОТЕКС изменил формат пароля СПОДЭС — он вводится как текст (ASCII) вместо HEX. В настройках УС-RS485 для таких счётчиков выбирайте в поле «Пароль» формат TEXT и вводите 111111. У более ранних моделей — HEX.
Как узнать адрес счётчика в режиме Меркурий V1?
Берётся три последние цифры заводского серийного номера. Если они больше 240 — берутся две последние. Если последние цифры — нули, адрес считается равным «1». Универсальный адрес «0» работает только если к УС подключён один счётчик.
Совместим ли Меркурий 234 ART с Home Assistant?
Да. Контроллер УС-RS485 передаёт данные по Wi-Fi в MQTT. Home Assistant подхватывает показания автоматически через интеграцию. Также поддерживается SprutHub.
