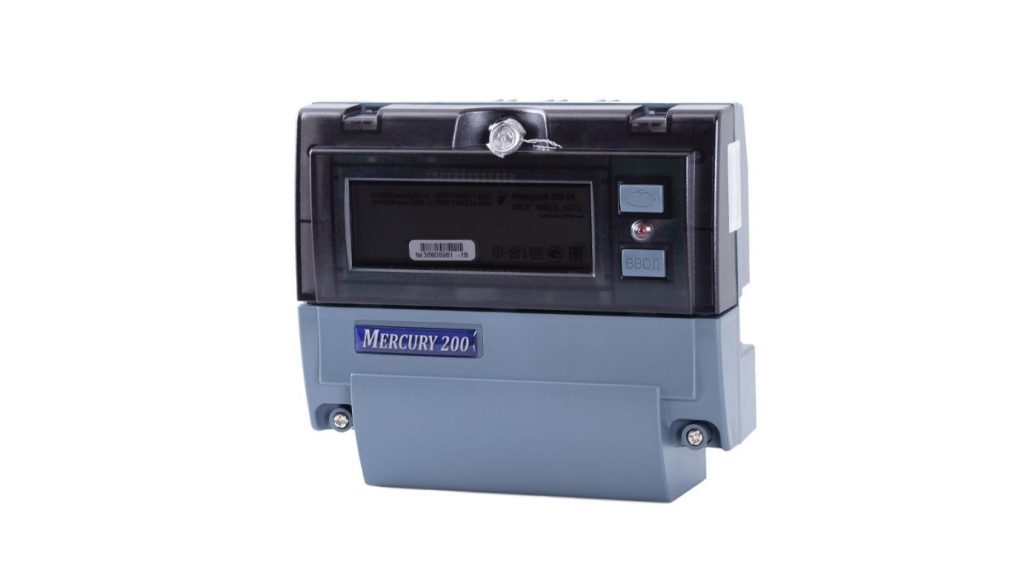

Меркурий 200 — однофазный многотарифный счётчик электроэнергии производства АО «Инкотекс» (Москва). Предназначен для учёта активной энергии в сетях 230 В. До 4 тарифов, класс точности 1.0, номинальный ток 5(60) А, межповерочный интервал 16 лет. Монтаж на DIN-рейку.
Основные характеристики
| Тип | Однофазный многотарифный |
| Напряжение | 230 В, 50 Гц |
| Ток | 5(60) А |
| Класс точности | 1.0 (активная энергия) |
| Тарифы | до 4 тарифов |
| Интерфейсы | CAN / RS-485, импульсный выход, PLC |
| Монтаж | DIN-рейка |
| Межповерочный интервал | 16 лет |
| Производитель | АО «Инкотекс», Москва |
| Сертификация | 🇰🇿 ГСИ РК (серт. 00909) |

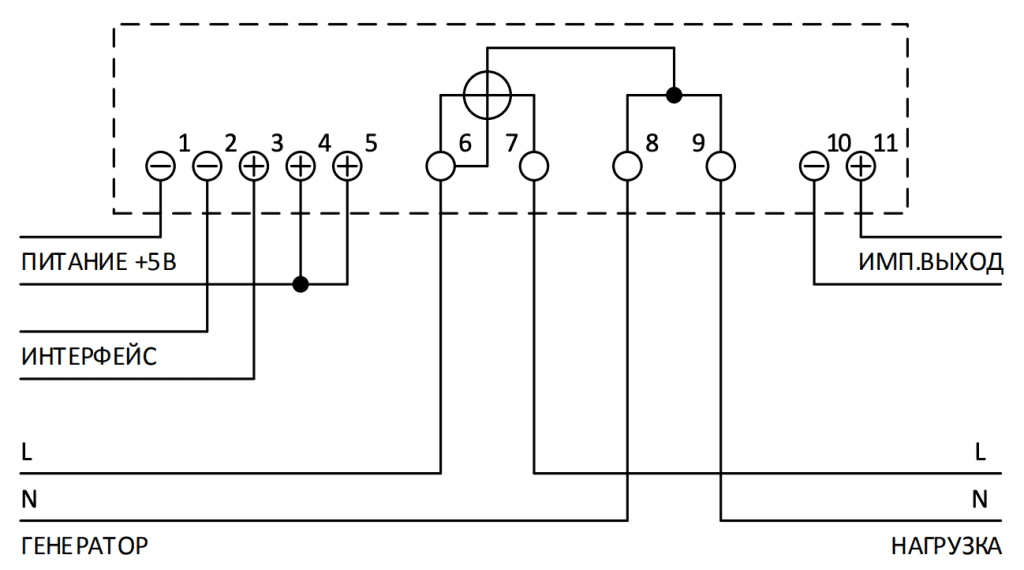

Подключение к сети
Счётчик подключается по стандартной однофазной схеме. Силовые клеммы расположены в нижней части корпуса:
- Клемма 6 — фаза (вход от автомата)
- Клемма 7 — фаза (выход на нагрузку)
- Клемма 8 — ноль (вход)
- Клемма 9 — ноль (выход на нагрузку)
Интерфейсные клеммы (1–4) и импульсный выход (10–11) расположены в верхней части.
Как снять показания
Показания электроэнергии счетчика Меркурий 200 отображаются на жидкокристаллическом индикаторе (ЖКИ). На лицевой панели устройства расположены кнопки выбора режима индикации. Счетчик автоматически переключает отображение параметров, но вы можете управлять этим процессом вручную.
Для снятия показаний используйте кнопку переключения режимов. Нажимая на нее, вы последовательно переключаете экран между группами параметров. В первую очередь вас интересует значение накопленной энергии. Активный тариф обозначен соответствующим сегментом на ЖКИ.
- Нажмите кнопку для перехода к отображению энергии. На экране появится значение по первому тарифу (обычно обозначается как Т1).
- Продолжайте нажимать кнопку, чтобы увидеть показания по второму тарифу (Т2), третьему (Т3) и четвертому (Т4), если они настроены.
- После четвертого тарифа счетчик покажет суммарное значение энергии за весь период.
- Запишите целые значения кВт·ч (цифры до запятой) для каждого тарифа.
Если вы не нажимаете кнопки в течение некоторого времени, счетчик автоматически вернется в режим постоянного отображения текущих параметров. Для передачи данных в управляющую компанию достаточно записать целые числа кВт·ч по каждому тарифу.
Автоматический сбор показаний
Вместо ручного снятия показаний подключите контроллер Универсальный считыватель — он автоматически считывает данные со счётчика и передаёт по Wi-Fi в Home Assistant, MQTT-брокер или управляющую компанию.
Подходящие контроллеры для Меркурий 200:
- УС-RSCAN — для модификации 05 (RS-485). Подключение по клеммам 2(A), 3(B). Считывает тарифы, напряжение, ток, мощность
- Ватериус — для подключения через импульсный выход. Клеммы 11(+), 10(−)
Данные доступны в реальном времени через веб-интерфейс контроллера. Интеграция с Home Assistant и SprutHub — автоматическая. Также поддерживаются: Меркурий 206, Меркурий 230 ART, Меркурий 234.
Купить контроллер: УС-RSCAN
Интерфейс RS-485* (RSCAN)
Модификация 02 — CAN, модификация 04 — CAN + PLC, 05 — RS-485 + PLC. Все используют одни и те же клеммы (2, 3). Контроллер УС-RSCAN подходит только для модификации 05 (RS-485). Для модификаций 02 и 04 (CAN) контроллера УС нет.
Клеммы интерфейса:
Клемма 2 — A
Клемма 3 — B
Клемма 4 — «+» (питание)
Клемма 1 — «−» (питание)
Питание: +5 В ±0,5 В (4,5–5,5 В). УС подаёт +5 В ±0.4 В — в пределах допуска
Интерфейс Импульсный выход
Контроллер для передачи показаний: Ватериус
Подключение: клеммы 11(+), 10(−)
Реальные установки
Кейс из раздела Реализованные проекты:
- 📍 Опрос двух Меркурий 200 одним контроллером в этажном щите МКД — раздельная передача показаний в разные аккаунты Ватериус.Облако для арендодателей и совладельцев объекта. Установка работает с сентября 2024 года.
Частые вопросы
Какой контроллер нужен для Меркурий 200?
Для модификации 05 (RS-485) подходит УС-RSCAN — подключение по клеммам 2(A) и 3(B), питание на клеммы 4(+) и 1(−). Для модификаций 02 и 04 (CAN) контроллера УС нет. Через импульсный выход (клеммы 11, 10) можно подключить Ватериус — подходит для всех модификаций.
Какой адрес у Меркурий 200 по умолчанию?
Сетевой адрес — 6 последних цифр заводского серийного номера. Например, для номера 21828051 адрес будет 828051. На старых моделях может использоваться 5 последних цифр. После настройки конфигуратором адрес может быть изменён на номер квартиры (формат kv23).
Совместим ли Меркурий 200 с Home Assistant?
Да, для модификации 05 (RS-485). Контроллер УС-RSCAN передаёт данные по Wi-Fi в MQTT. Home Assistant подхватывает показания автоматически через интеграцию. Для модификаций 02 и 04 (CAN) автоматический сбор возможен только через Ватериус (импульсный выход).
