Объект
Многоквартирный дом, Московская область. Этажный распределительный щит. За официальным прибором учёта установлены два однофазных счётчика для раздельного учёта потребления по нескольким линиям.
Задача
- Автоматизировать передачу показаний с двух счётчиков.
- Передавать данные раздельно — каждый счётчик в собственную учётную запись.
- Не вскрывать пломбы официального прибора учёта.
- Минимизировать оборудование и место в щите.
Решение
Установлен один контроллер УС-RS485. Оба счётчика Меркурий 200 объединены в общую шину RS-485 (двухпроводная линия А/В) и подключены к контроллеру.
В настройках контроллера каждому счётчику назначены:
- индивидуальный сетевой адрес на шине;
- протокол обмена «Меркурий V0»;
- собственный аккаунт «Ватериус.Облако» — данные передаются разным получателям.
Контроллер циклически опрашивает оба счётчика с интервалом ≈1.5 с и отправляет показания в облако по расписанию. Архитектура поддерживает расширение до десятков счётчиков на одной шине без замены контроллера.

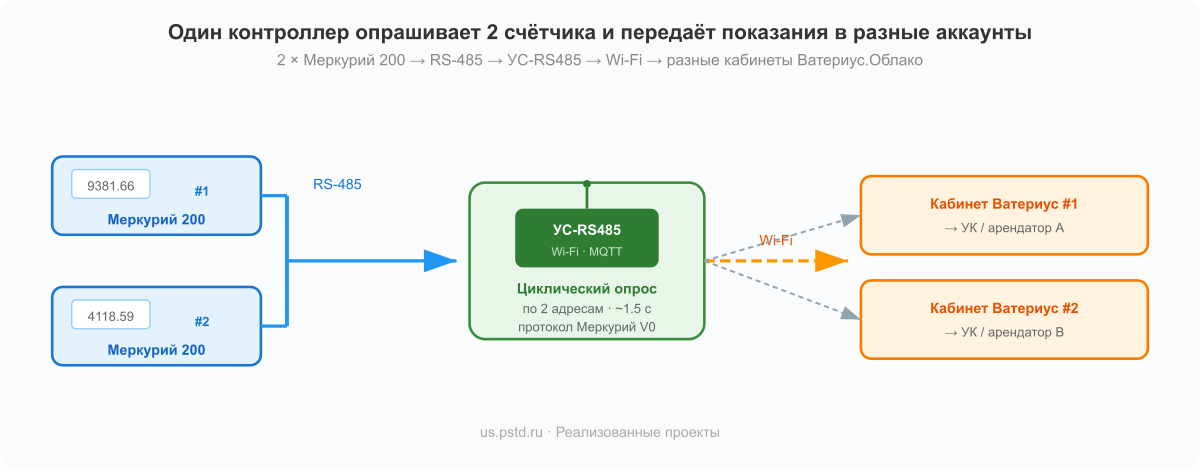

Архитектура связи
Использованное оборудование
| Позиция | Кол-во | Назначение |
|---|---|---|
| УС-RS485 | 1 | Контроллер опроса и передачи в облако |
| Меркурий 200 | 2 | Однофазные счётчики электроэнергии |
| УЗО ВКЗ 22-16С.131, 30 мА | 2 | Защита групп |
| УЗО ВКЗ 22-50С.142, 100 мА | 1 | Селективная защита ввода |
| Автомат ВА 66-29 С16 | 3 | Защита отходящих линий |
Результат
- 2 счётчика → 1 контроллер. Сокращение оборудования и места в щите вдвое по сравнению с конфигурацией «один контроллер на счётчик».
- Раздельная передача. Каждый счётчик отправляет показания в назначенный аккаунт — обслуживание нескольких получателей одной точкой опроса.
- Без вскрытия пломб. Установка выполнена за официальным прибором учёта.
- Запас по масштабированию. Шина RS-485 позволяет добавить дополнительные счётчики без замены УС-RS485.
- Стабильная работа с сентября 2024 года.
Где применим этот сценарий
- Арендодатель сдаёт несколько помещений и передаёт показания по каждому отдельно.
- Совладельцы объекта делят один ввод по линиям с раздельным учётом.
- Частный дом с учётом по зонам: основное здание, гараж, мастерская, баня.
- МКД с двойным учётом — официальный счётчик УК и параллельный собственный.
