КВАНТ СТ1 — однофазный многотарифный счётчик электроэнергии производства Завода «Промприбор» (ГК СИКОН, Владимир). Предназначен для учёта активной энергии в сетях 230 В. До 4 тарифов, класс точности 1.0, номинальный ток 5(100) А, межповерочный интервал 16 лет.
Основные характеристики
| Тип | Однофазный многотарифный |
| Напряжение | 230 В, 50 Гц |
| Ток | 5(100) А |
| Класс точности | 1.0 |
| Тарифы | до 4 тарифов |
| Интерфейсы | RS-485, оптопорт, ZigBee, LoRaWAN, GSM, радио |
| Межповерочный интервал | 16 лет |
| Производитель | Завод «Промприбор» (ГК СИКОН), Владимир |

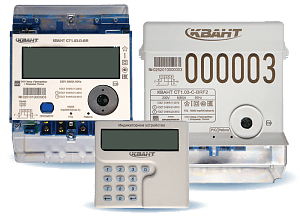

Исполнения
Счётчик выпускается в трёх исполнениях корпуса:

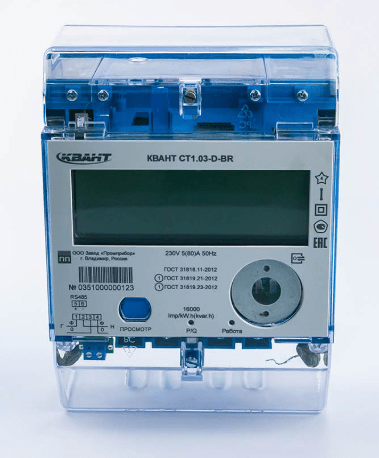

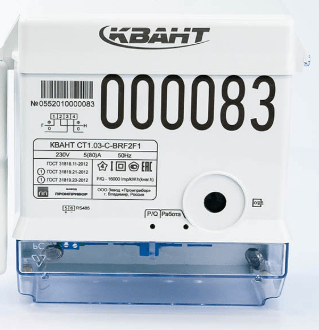

D — для установки на DIN-рейку. W — стандартный корпус. C — сплит-система с вынесенным ЖКИ.
⚠️ Исполнение C — сплит-система с вынесенным ЖКИ. Проверьте наличие интерфейса RS-485 в конкретной модификации перед заказом контроллера.
Подключение к сети
Счётчик подключается по стандартной однофазной схеме (4 клеммы):
- Клемма 1 — фаза (вход от автомата)
- Клемма 2 — фаза (выход на нагрузку)
- Клемма 3 — ноль (вход)
- Клемма 4 — ноль (выход на нагрузку)
Схема подключения нанесена на внутреннюю сторону клеммной крышки.
Как снять показания
На лицевой панели КВАНТ СТ1 — одна кнопка с надписью «Просмотр» (формуляр ВЛСТ для КВАНТ СТ1). Логика работы единая для всей серии КВАНТ:
- После подачи питания и теста ЖКИ счётчик переходит в автоматический режим — циклически прокручивает заданные кадры (тарифы Σ → Т1 → Т2 → Т3 → Т4, дата, время).
- Короткое нажатие «Просмотр» — переход в ручной режим; повторные нажатия переключают экраны (тарифы, параметры сети, служебные).
- Если кнопок не касаться, через заданное время счётчик возвращается в автоматический режим.
Активный тариф (Т1–Т4) обозначен сегментом ЖКИ. Для управляющей компании запишите целые кВт·ч по каждому действующему тарифу.
Автоматический сбор показаний
Вместо ручного снятия показаний подключите контроллер Универсальный считыватель — он автоматически считывает данные со счётчика и передаёт по Wi-Fi в Home Assistant, MQTT-брокер или управляющую компанию.
Подходящие контроллеры для КВАНТ СТ1:
- УС-RS485 — для модификаций с индексом R. Клеммы 5-A, 6-B
- УС-OptoPort — для всех модификаций с оптическим портом
- УС-Lora — для модификации L2 (LoRaWAN)
Данные доступны в реальном времени через веб-интерфейс контроллера. Интеграция с Home Assistant и SprutHub — автоматическая.
Также поддерживаются: КВАНТ СТ3, КВАНТ ST 2000-12, КВАНТ ST 1000-9.
Купить контроллер: УС-RS485 | УС-OptoPort
Интерфейс RS-485
RS-485:
Клемма 5 — A
Клемма 6 — B
Интерфейс ОптоПорт
Контроллер: УС-OptoPort
Протокол: СПОДЭС — ⏳ Не проверен
Скорость: 9600
Частые вопросы
Где находится кнопка «Ввод» на КВАНТ СТ1?
Кнопки «Ввод» у КВАНТ СТ1 нет. На лицевой панели одна кнопка с надписью «Просмотр» (формуляр ВЛСТ). После подачи питания счётчик автоматически прокручивает заданные кадры. Короткое нажатие «Просмотр» переводит в ручной режим — повторные нажатия переключают экраны (тарифы Σ/Т1/Т2/Т3/Т4, параметры сети, служебные). Если кнопок не касаться, через заданное время счётчик возвращается в автоматический режим.
Какой контроллер нужен для КВАНТ СТ1?
Зависит от модификации. Для исполнений с индексом R (RS-485) подойдёт УС-RS485 — подключается к клеммам 5 и 6. Для всех исполнений доступен оптический порт — подойдёт УС-OptoPort. Для модификации L2 — УС-Lora.
Как узнать адрес счётчика для настройки УС?
Адрес по умолчанию — серийный номер счётчика (указан на корпусе и в паспорте). Пароль заводской: 0. Скорость обмена: 9600 бод.
Совместим ли КВАНТ СТ1 с Home Assistant?
Да. Контроллер УС-RS485 или УС-OptoPort передаёт данные по Wi-Fi в MQTT. Home Assistant подхватывает показания автоматически через интеграцию.
