Энергомера ЦЭ6803В — трёхфазный однотарифный счётчик электроэнергии производства АО «Концерн Энергомера» (Россия). Предназначен для учёта активной энергии в трёхфазных сетях 3×230/400 В. Класс точности 1.0, номинальный ток 5(60) А, межповерочный интервал 16 лет.
Сайт: https://www.energomera.ru/ru/products/meters/ce6803v-r32
Модификации / Контроллер:
- Импульсный выход – ✅ Ватериус
Параметры: Тариф
Основные характеристики
| Тип | Трёхфазный однотарифный |
| Напряжение | 3×230/400 В, 50 Гц |
| Ток | 1(7,5) А / 5(60) А / 10(100) А |
| Класс точности | 1.0 |
| Тарифы | 1 |
| Интерфейсы | импульсный выход |
| Межповерочный интервал | 16 лет |
| Производитель | АО «Концерн Энергомера», Россия |
Подключение к сети
Счётчик подключается по стандартной трёхфазной схеме (8 клемм):
- Клемма 1 — фаза L1 (вход)
- Клемма 2 — фаза L1 (выход)
- Клемма 3 — фаза L2 (вход)
- Клемма 4 — фаза L2 (выход)
- Клемма 5 — фаза L3 (вход)
- Клемма 6 — фаза L3 (выход)
- Клемма 7 — ноль (вход)
- Клемма 8 — ноль (выход)
Схема подключения нанесена на внутреннюю сторону клеммной крышки.
Как снять показания
Запишите число на механическом табло (или ЖКИ-дисплее, в зависимости от исполнения) — это общее потребление в кВт·ч. Передавайте только целые цифры (до запятой или красной рамки).
Автоматический сбор показаний
Вместо ручного снятия показаний подключите контроллер Универсальный считыватель — он автоматически считывает данные со счётчика и передаёт по Wi-Fi в Home Assistant, MQTT-брокер или управляющую компанию.
Подходящий контроллер для Энергомера ЦЭ6803В:
- Ватериус — подключается к импульсному выходу счётчика. Клеммы 26(+), 27(−). Считает импульсы и передаёт данные по Wi-Fi
Данные доступны в реальном времени через веб-интерфейс контроллера. Интеграция с Home Assistant и SprutHub — автоматическая.
Также поддерживаются другие счётчики Энергомера: CE207, CE208, CE102, CE308, ЦЭ6807П.

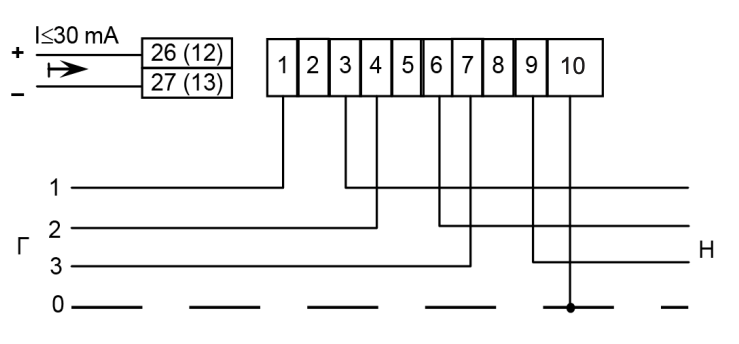

Интерфейс Импульсный выход
Контроллер для передачи показаний: Ватериус
Подключение: клеммы 26(+), 27(−)
26 – “+”
27 – “-“
Частые вопросы
Какой контроллер нужен для Энергомера ЦЭ6803В?
ЦЭ6803В оснащён только импульсным выходом. Для автоматического сбора показаний подходит Ватериус — подключение к клеммам 26(+), 27(−).
Можно ли подключить ЦЭ6803В по RS-485?
Нет, в ЦЭ6803В нет интерфейса RS-485 или оптопорта. Единственный вариант автоматического считывания — через импульсный выход с помощью Ватериуса.
Совместим ли ЦЭ6803В с Home Assistant?
Да. Ватериус передаёт данные по Wi-Fi в MQTT. Home Assistant подхватывает показания автоматически через интеграцию.
