Энергомера CE306 — трёхфазный микропроцессорный счётчик активной электроэнергии производства АО «Концерн Энергомера» (г. Ставрополь). Снят с производства, заменён на CE307 R33. Исполнения R33 и S31. Класс точности 1,0, до 8 тарифов, МПИ 16 лет. Для автоматической передачи показаний подключается к контроллеру УС-RS485 или УС-OptoPort.
Сайт:
- R33 (Снят с производства)
- S31 (Снят с производства)
| Модиф | Описание | Контроллер |
|---|---|---|
| A | RS-485 | УС-RS485 |
| J | Оптопорт | УС-OptoPort |
| * | Импульсный выход | Ватериус |
Параметры: Тарифы, Мощность
Основные характеристики
| Тип | Трёхфазный многотарифный (только активная энергия) |
| Напряжение | 3×230/400 В, 50 Гц |
| Ток | 5(60) / 10(100) А |
| Класс точности | 1,0 |
| Тарифы | до 8 тарифов |
| Интерфейсы | RS-485, оптопорт, импульсный выход |
| Протокол | CE |
| Межповерочный интервал | 16 лет |
| Исполнения | R33 (DIN-рейка), S31 (щитовой) |
| Статус | Снят с производства, замена — CE307 R33 |
| Производитель | АО «Концерн Энергомера», г. Ставрополь |
Подключение к сети
Счётчик подключается по стандартной трёхфазной схеме прямого включения. Нумерация клемм зависит от исполнения корпуса:

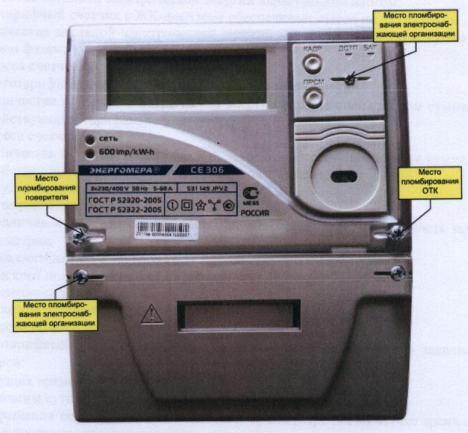

Исполнение S31 — 8 клемм: L1 вход/выход, L2 вход/выход, L3 вход/выход, N вход/выход.
Исполнение R33 — основные силовые клеммы расположены в нижней части корпуса.
Схема подключения нанесена на внутреннюю сторону клеммной крышки. Перед подключением обесточьте линию.
Как снять показания
Показания отображаются на ЖКИ-экране. Для многотарифного режима:
- Нажмите кнопку «ПРОСМОТР» — на экране появится значение Т1 (дневной тариф)
- Нажмите ещё раз — Т2 (ночной тариф)
- Ещё раз — Т3, Т4 и т.д. (если настроены)
- Запишите показания до запятой по каждому тарифу
В автоматическом режиме показания по тарифам переключаются на экране каждые 10 секунд. Для передачи в управляющую компанию нужны только целые кВт·ч (цифры до запятой).
Автоматический сбор показаний
Вместо ручного снятия показаний подключите контроллер Универсальный считыватель — он автоматически считывает данные со счётчика и передаёт по Wi-Fi в Home Assistant, MQTT-брокер или управляющую компанию.
Подходящие контроллеры для Энергомера CE306:
- УС-RS485 — для модификаций с интерфейсом RS-485 (буква A). Протокол CE. Считывает тарифы и мощность
- УС-OptoPort — для модификаций с оптическим портом (буква J). Бесконтактное подключение через магнитную головку
- Ватериус — для подключения через импульсный выход. Считает импульсы
Данные доступны в реальном времени через веб-интерфейс контроллера. Интеграция с Home Assistant и SprutHub — автоматическая.
Также поддерживаются: CE301M, CE307 R33, CE308.
Купить контроллер: УС-RS485 | УС-OptoPort
Исполнение
Интерфейс RS485
Контроллер для передачи показаний: УС-RS485
Протокол: CE – ❓ Не проверен
Скорость: по умолчанию 9600
Скорость счетчика также можно посмотреть на ЖКИ счетчика. Для этого в режиме автоматической смены индикации необходимо дождаться индикации Sp XXXX или нажать на кнопку «ПРОСМОТР» несколько раз для отображения адреса счетчика на ЖКИ.
Адрес: Сетевой адрес счетчика на предприятии-изготовителе устанавливается
равным четырем последним цифрам заводского номера счетчика.
Адрес счетчика также можно посмотреть на ЖКИ счетчика. Для этого в режиме автоматической смены индикации необходимо дождаться индикации Ad-XXXXX или нажать на кнопку «ПРОСМОТР» несколько раз для отображения адреса счетчика на ЖКИ.
Корпус типа S31 A, S31 AS
Выход 7 – A
Выход 8 – B
Корпус типа R33 A, R33 AS
Выход 25 – A
Выход 24 – B
Вход 23 – “+”
Вход 22 – “-“
Интерфейс ОптоПорт
Контроллер для передачи показаний: УС-OptoPort
Протокол: CE – ❓ Не проверен
Скорость: по умолчанию 9600
Скорость счетчика также можно посмотреть на ЖКИ счетчика. Для этого в режиме автоматической смены индикации необходимо дождаться индикации Sp XXXX или нажать на кнопку «ПРОСМОТР» несколько раз для отображения адреса счетчика на ЖКИ.
Адрес: Сетевой адрес счетчика на предприятии-изготовителе устанавливается
равным четырем последним цифрам заводского номера счетчика.
Адрес счетчика также можно посмотреть на ЖКИ счетчика. Для этого в режиме автоматической смены индикации необходимо дождаться индикации Ad-XXXXX или нажать на кнопку
«ПРОСМОТР» несколько раз для отображения адреса счетчика на ЖКИ.
Интерфейс Импульсный выход
Контроллер для передачи показаний: Ватериус
Корпус типа S31
Выход 1 – “+”
Выход 2 – “-“
Корпус типа R33
Выход 13 – “+”
Выход 12 – “-“
Частые вопросы
Какой контроллер нужен для Энергомера CE306?
Зависит от модификации: для RS-485 (буква A) — УС-RS485, для оптопорта (буква J) — УС-OptoPort, для импульсного выхода — Ватериус. CE306 работает по протоколу CE. Счётчик снят с производства, замена — CE307 R33.
Как узнать адрес счётчика для настройки УС?
Адрес CE306 — четыре последние цифры заводского номера. Скорость по умолчанию — 9600 бод. Адрес и скорость можно посмотреть на ЖКИ: дождитесь индикации Ad-XXXXX или Sp XXXX, либо нажмите «ПРОСМОТР» несколько раз.
Совместим ли Энергомера CE306 с Home Assistant?
Да. Контроллер УС-RS485 (или УС-OptoPort) передаёт данные по Wi-Fi в MQTT. Home Assistant подхватывает показания автоматически через интеграцию.
