Энергомера CE301 — трёхфазный многотарифный счётчик активной электроэнергии производства АО «Концерн Энергомера» (г. Ставрополь). Предназначен для учёта активной энергии в трёхфазных сетях 3×230/400В прямого или трансформаторного включения. Выпускается в корпусах R33 (DIN-рейка) и S31/S34 (щиток). До 4 тарифов, класс точности 1 или 0,5s, базовый ток 5(60)А, 5(100)А или 10(100)А.
Сайт: R33
Модификации / Контроллер:
| Модиф. | Описание | Контроллер |
|---|---|---|
| A | RS-485 | УС-RS485 |
| J | ОптоПорт | УС-OptoPort |
| * | Импульсный выход | Ватериус |
Параметры: Тарифы, Вольты, Токи, Мощности, Частота, CosF
Счётчик CE301 выпускается также в модификации CE301BY на заводе ФЗИП (г. Фаниполь, Беларусь) и сертифицирован в 🇧🇾 ГРСИ РБ (серт. РБ 03 13 3981 19). Доставка контроллеров УС — СДЭК.
Основные характеристики
| Тип | Трёхфазный многотарифный |
| Напряжение | 3×230/400В (прямое) / 3×57,7/100В (трансф.), 50Гц |
| Ток | 5(60)А, 5(100)А, 10(100)А (прямое) / 5(10)А (трансф.) |
| Класс точности | 1 (прямое) / 0,5s (трансф.) |
| Тарифы | до 4 тарифов |
| Интерфейсы | RS-485, оптопорт, импульсный выход |
| Межповерочный интервал | R33 — 10 лет, S31/S34 — 16 лет |
| Производитель | АО «Концерн Энергомера», г. Ставрополь |
| Сертификация | 🇧🇾 ГРСИ РБ — модификация CE301BY (серт. РБ 03 13 3981 19) |
Подключение к сети
Счётчик подключается по трёхфазной четырёхпроводной схеме (11 клемм при прямом включении):
- Клеммы 1-2 — фаза A (вход, перемычка), 3 — выход фазы A
- Клеммы 4-5 — фаза B (вход, перемычка), 6 — выход фазы B
- Клеммы 7-8 — фаза C (вход, перемычка), 9 — выход фазы C
- Клеммы 10, 11 — нейтраль (вход, выход)
Перемычки 1-2, 4-5, 7-8 установлены на заводе для прямого включения. При трансформаторном включении (через ТТ) перемычки снимаются — подключение по 10-контактной схеме.
Как снять показания
На лицевой панели счётчика Энергомера CE301 расположены две кнопки управления дисплеем: «КАДР» и «ПРСМ». Кнопка «ДСТП» находится под пломбой (или под крышкой батарейного отсека) и предназначена исключительно для технического обслуживания, поэтому для снятия показаний её использовать не нужно.
- Короткое нажатие «ПРСМ» — переключение между тарифными зонами (Т1, Т2, Т3, Т4) внутри текущей группы показаний.
- Короткое нажатие «КАДР» — переключение между группами данных (например, от накопленной энергии к мощности или напряжению).
- Длительное нажатие «КАДР» (более 1 секунды) — переход к следующему типу измеряемых величин (активная энергия, реактивная энергия и т.д.).
В режиме ожидания счётчик автоматически последовательно отображает показания по всем тарифам. Активный (текущий) тариф обозначен специальным сегментом на жидкокристаллическом индикаторе. Для передачи данных в управляющую компанию необходимо записать целые значения кВт·ч (цифры до запятой) для каждого действующего тарифа.
Автоматический сбор показаний
Вместо ручного снятия показаний подключите контроллер Универсальный считыватель — он автоматически считывает данные со счётчика и передаёт по Wi-Fi в Home Assistant, MQTT-брокер или управляющую компанию.
Подходящие контроллеры для CE301:
- УС-RS485 — для модификаций с интерфейсом RS-485 (буква A в обозначении). Корпус R33: клеммы 12-A, 13-B + внешнее питание 9–12В на клеммы 14(+), 15(−). Считывает тарифы, напряжение, ток, мощность
- УС-OptoPort — для всех модификаций с оптическим портом (буква J). Бесконтактное подключение через магнитную головку на лицевой панели
- Ватериус — для модификаций с импульсным выходом. Считает импульсы (800 имп/кВт·ч для 5(60)А)
Данные доступны в реальном времени через веб-интерфейс контроллера. Интеграция с Home Assistant и SprutHub — автоматическая. Также поддерживаются: CE102M, CE207, CE303.
Купить контроллер: УС-RS485 | УС-OptoPort
Интерфейс RS-485
Контроллер для передачи показаний: УС-RS485
Протокол: ГОСТ IEC 61107-2011 — ✅ Проверен
Скорость: 9600
Адрес: Один счётчик на линии

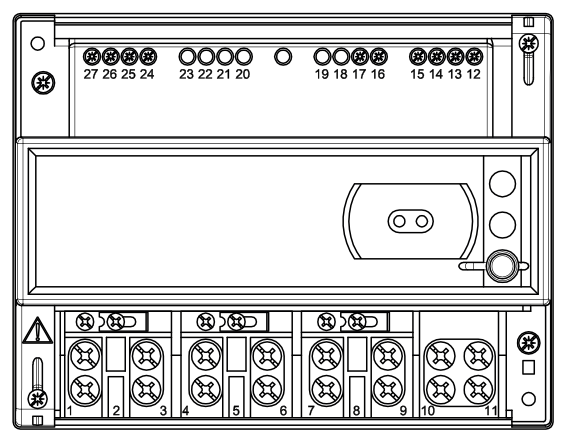

Корпус R33
Выход 12-A
Выход 13-B
Вход 14 — «+» питание
Вход 15 — «−» питание
Питание: 9-12В
Интерфейс ОптоПорт
Контроллер для передачи показаний: УС-OptoPort
Протокол: ГОСТ IEC 61107-2011 — ❗ Не реализован
Скорость: 300–9600
Стандарт: IEC 62056-21 (ГОСТ IEC 61107-2011)
Интерфейс Импульсный выход
Контроллер для передачи показаний: Ватериус

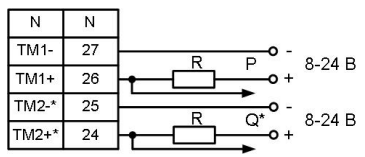

Выход ТМ1 (активная энергия): R33 — клеммы 26(+), 27(−); SX — клеммы 1(+), 2(−)
Выход ТМ2 (реактивная): R33 — клеммы 24(+), 25(−); SX — клеммы 3(+), 4(−)
Постоянная: 800 имп/кВт·ч (5(60)А) / 450 имп/кВт·ч (5(100)А)
Корпус R33
Выход 26 — «+» ТМ1
Выход 27 — «−» ТМ1
Выход 24 — «+» ТМ2
Выход 25 — «−» ТМ2

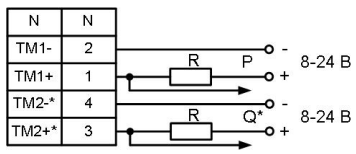

Корпус SX
Выход 1 — «+» ТМ1
Выход 2 — «−» ТМ1
Выход 3 — «+» ТМ2
Выход 4 — «−» ТМ2
Частые вопросы
Где находится кнопка «Ввод» на CE301?
Кнопки «Ввод» у CE301 нет. На лицевой панели две кнопки — «КАДР» и «ПРСМ». «ПРСМ» коротким нажатием перебирает тарифы (Σ/Т1/Т2/Т3/Т4), «КАДР» длительным нажатием (>1 с) переключает группы параметров PART 01–12 (мощность, напряжение, ток, профили). Кнопка «ДСТП» под пломбой — нужна только для программирования.
Какой контроллер нужен для Энергомера CE301?
Зависит от модификации. Если в обозначении есть буква A — подходит УС-RS485 (клеммы 12 и 13 + внешнее питание 9–12В на клеммы 14, 15). Если есть буква J — можно использовать УС-OptoPort (бесконтактно через оптический порт на лицевой панели). Импульсный выход есть у всех модификаций — к нему подключается Ватериус.
Нужно ли внешнее питание для RS-485 на CE301 R33?
Да. Корпус R33 не имеет внутреннего питания интерфейса RS-485. Необходимо подать постоянное напряжение 9–12В (не менее 100 мА) на клеммы 14(+) и 15(−). Без внешнего питания обмен данных невозможен.
Совместим ли Энергомера CE301 с Home Assistant?
Да. Контроллер УС-RS485 передаёт данные по Wi-Fi в MQTT. Home Assistant подхватывает показания автоматически через интеграцию.
