Энергомера CE208

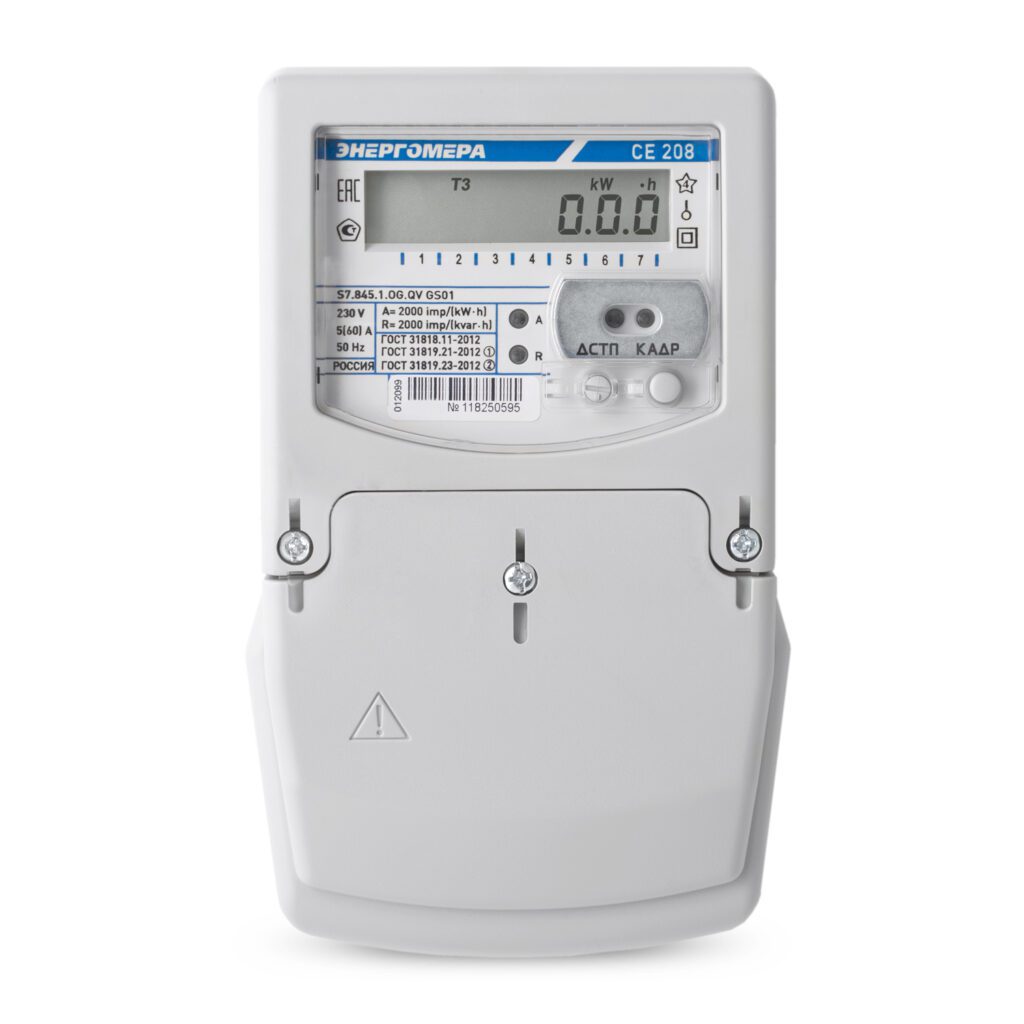

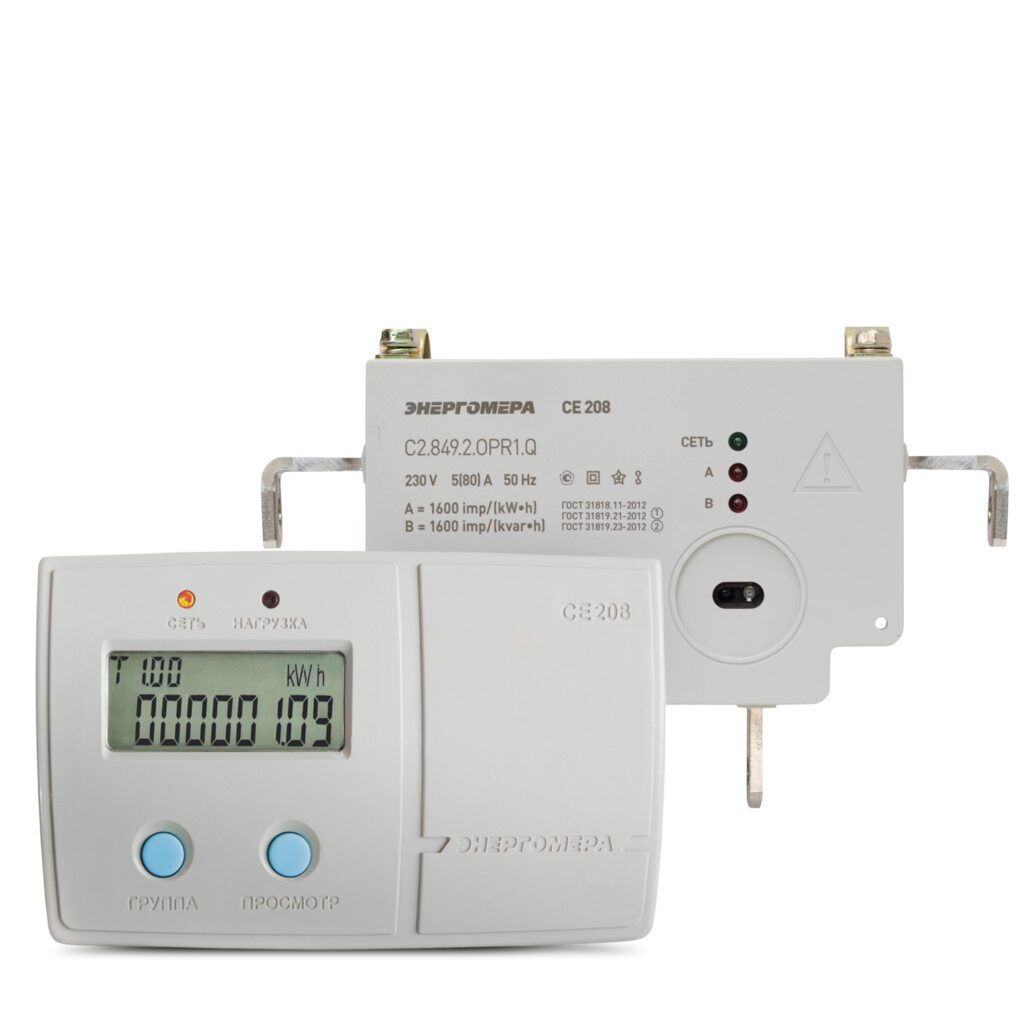

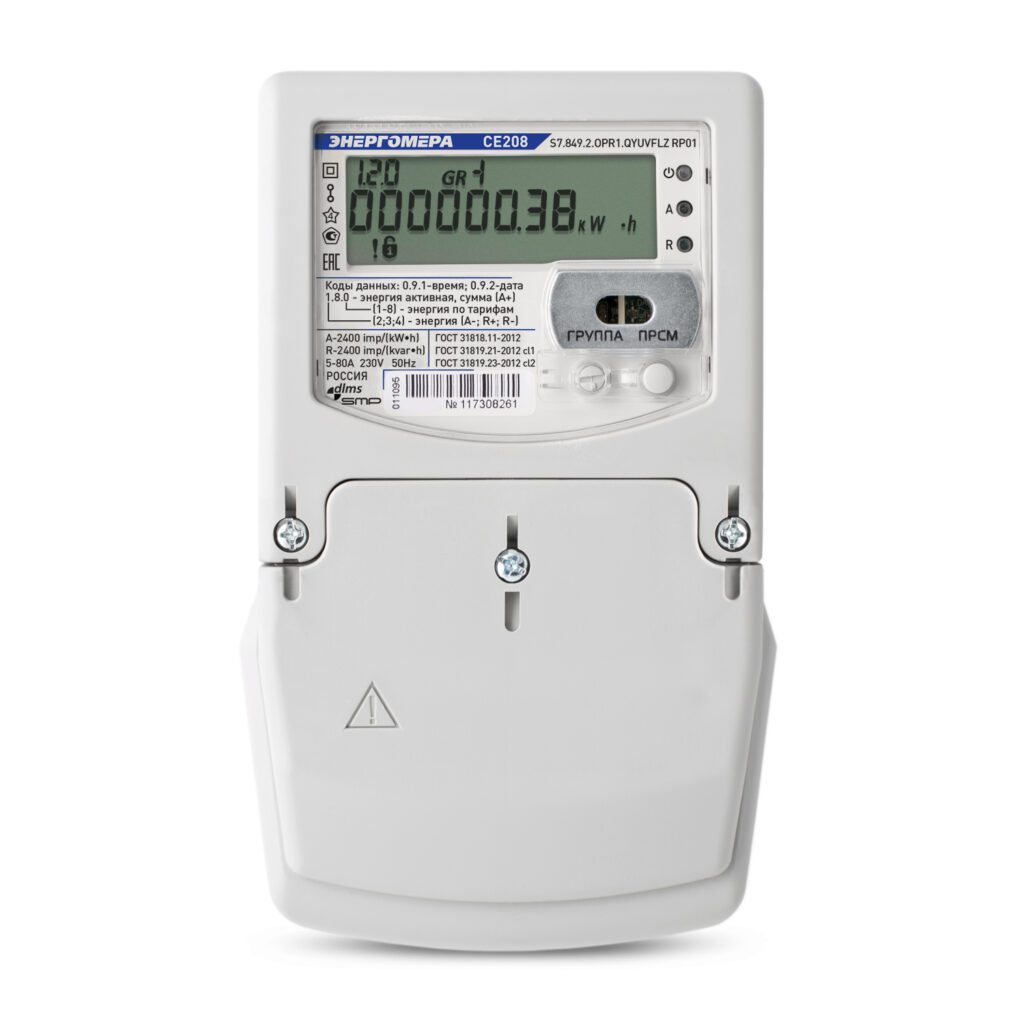

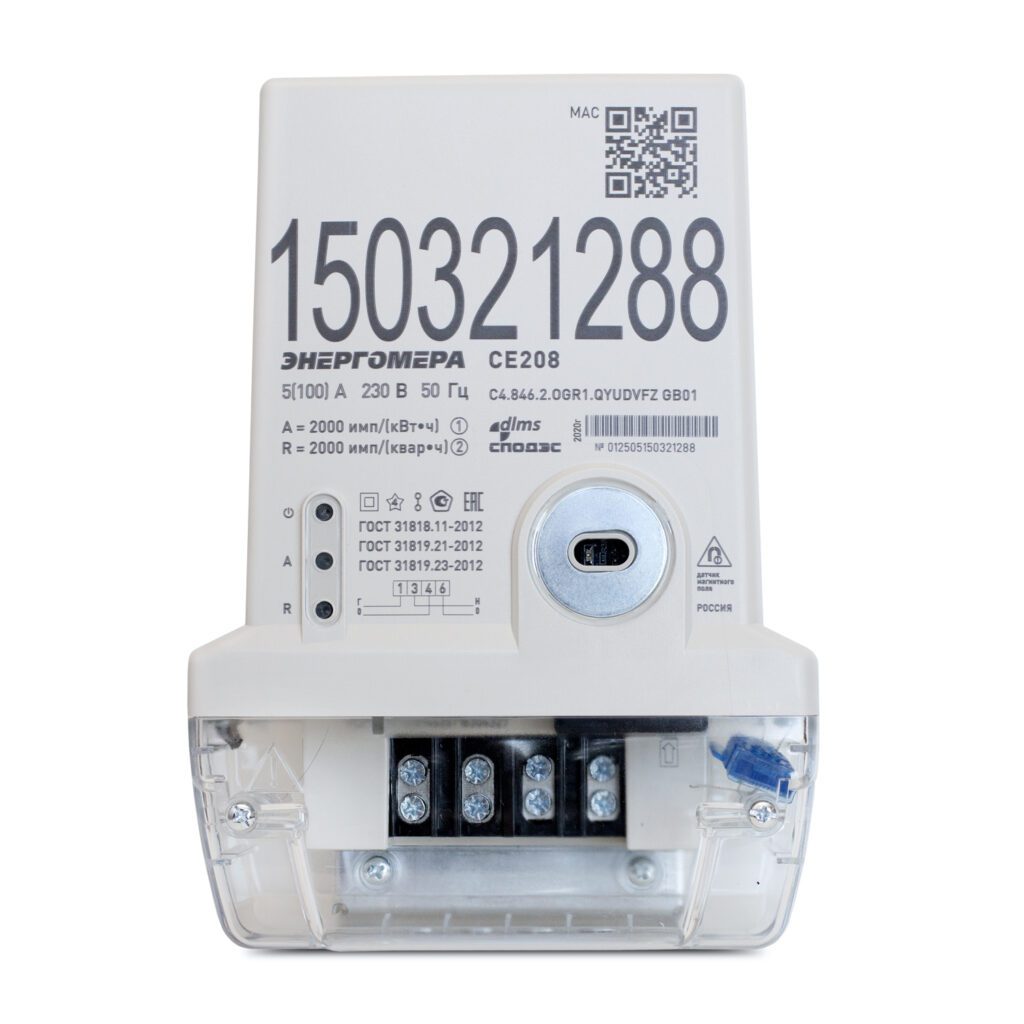

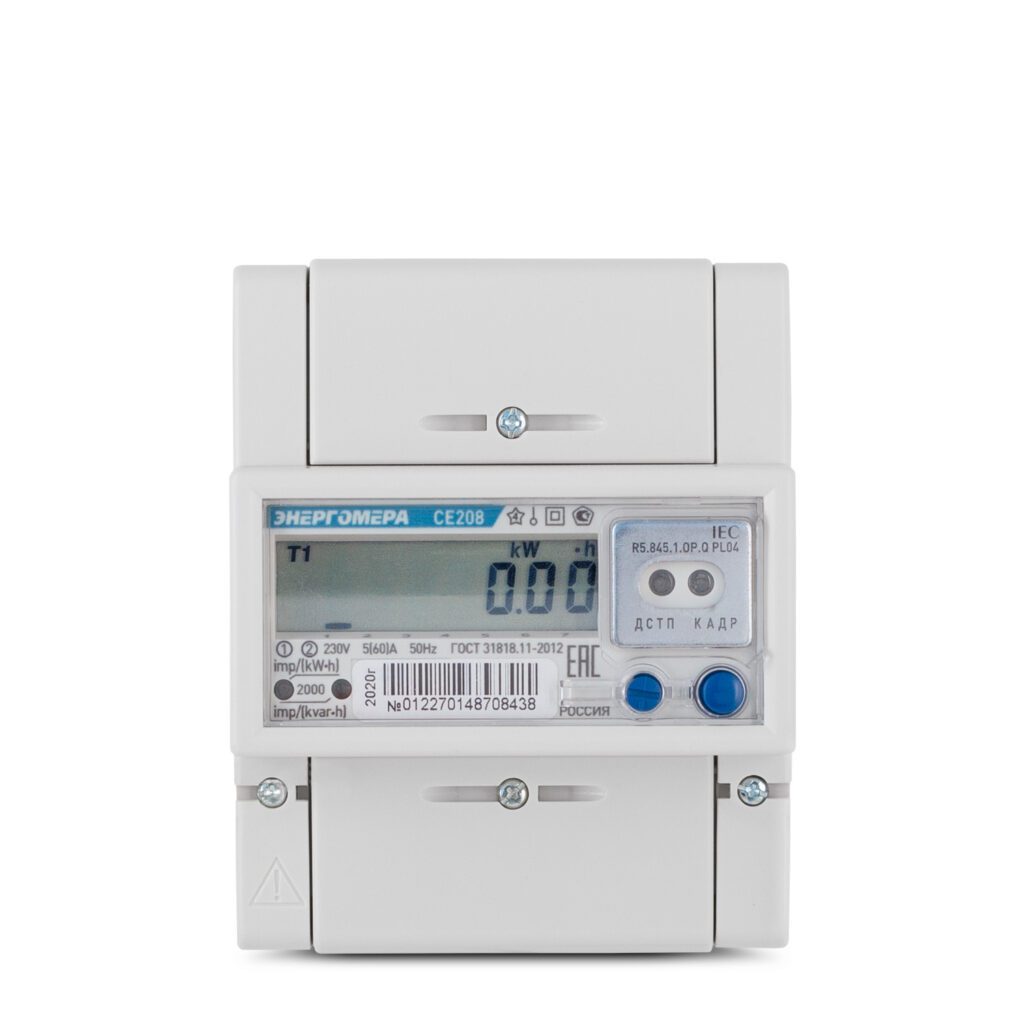

Энергомера CE208 — однофазный многофункциональный счётчик электроэнергии производства «Энергомера» (г. Фаниполь, Беларусь). Предназначен для учёта активной и реактивной энергии в сетях 230 В. До 8 тарифов, класс точности 0.5, номинальный ток 5(60) А, межповерочный интервал 8 лет. Выпускается в исполнениях S7, К5, C2, С4.

Основные характеристики

Тип	Однофазный многофункциональный
Напряжение	230 В, 50 Гц
Ток	5(60) А / 5(80) А / 5(100) А
Класс точности	0.5
Тарифы	до 8 тарифов
Интерфейсы	RS-485, оптопорт, импульсный выход
Межповерочный интервал	8 лет
Производитель	«Энергомера», г. Фаниполь, Беларусь
Сертификация	🇰🇿 ГСИ РК

Подключение к сети

Счётчик подключается по стандартной однофазной схеме (4 клеммы):

• Клемма 1 — фаза (вход от автомата)
• Клемма 2 — фаза (выход на нагрузку)
• Клемма 3 — ноль (вход)
• Клемма 4 — ноль (выход на нагрузку)

Схема подключения нанесена на внутреннюю сторону клеммной крышки. Расположение клемм может различаться в зависимости от исполнения (S7, К5, C2, С4).

Как снять показания

На лицевой панели CE208 расположены две кнопки управления — «КАДР» и «ПРСМ».

• Длительное нажатие «КАДР» — вход в группу параметров. После появления на ЖКИ надписи «ГРУП 1» отпустить кнопку → на экране первый кадр группы (суммарная импортированная активная энергия по всем тарифам).
• Короткое нажатие «КАДР» — выбор вида учитываемой энергии: A+ (активная импорт) → A− (активная экспорт) → R+ (реактивная импорт) → R− (реактивная экспорт).
• Короткое нажатие «ПРСМ» — выбор тарифа: Сумма → Тариф 1 (1.8.1) → Тариф 2 (1.8.2) → … → Тариф 10 (1.8.10). Неактивные тарифы пропускаются.
• Действующий в текущий момент тариф индицируется отдельным сегментом справа на ЖКИ (Т1, Т2, …) — независимо от того, какой кадр сейчас просматривается.

В исполнениях с подсветкой ЖКИ при отключённой подсветке первое короткое нажатие кнопки «КАДР» включает подсветку без перелистывания кадра.

В управляющую компанию передаются целые кВт·ч до запятой по тарифам Т1, Т2 (и Т3/Т4, если задействованы) — активная импортированная энергия (A+).

Автоматический сбор показаний

Вместо ручного снятия показаний подключите контроллер Универсальный считыватель — он автоматически считывает данные со счётчика и передаёт по Wi-Fi в Home Assistant, MQTT-брокер или управляющую компанию.

Подходящие контроллеры для Энергомера CE208:

• УС-RS485 — для модификаций с интерфейсом RS-485 (буква А). Считывает тарифы, напряжение, ток, мощность
• УС-OptoPort — для модификаций с оптическим портом (буква O). Бесконтактное подключение через магнитную головку
• Ватериус — для подключения по импульсному выходу. Считает импульсы, подходит также для счётчиков воды

Данные доступны в реальном времени через веб-интерфейс контроллера. Интеграция с Home Assistant и SprutHub — автоматическая.

Также поддерживаются другие счётчики Энергомера: CE207, CE102, CE308, CE307, CE306, CE301M.

Купить контроллер: УС-RS485 | УС-OptoPort

Исполнения

Интерфейс RS485

Интерфейс ОптоПорт

Интерфейс Импульсный выход

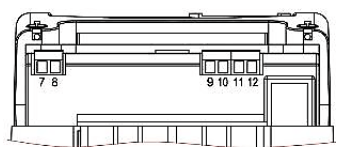

Исполнение	Подключение
S7	Выход 7 — «+» Выход 8 — «−»
R5	Выход 9 — «−» 1 Выход 10 — «+» 1 Выход 11 — «−» 2 Выход 12 — «+» 2

Частые вопросы

Какой контроллер нужен для Энергомера CE208?

Зависит от модификации счётчика. Для модификации с RS-485 (буква А) подходит УС-RS485. Для оптопорта (буква O) — УС-OptoPort. Импульсный выход есть во всех исполнениях — к нему подключается Ватериус.

Как узнать адрес счётчика CE208?

Сетевой адрес указан в паспорте счётчика и на ЖКИ-дисплее в сервисном меню. По умолчанию адрес совпадает с последними цифрами серийного номера.

Совместим ли Энергомера CE208 с Home Assistant?

Да. Контроллер УС-RS485 (или УС-OptoPort) передаёт данные по Wi-Fi в MQTT. Home Assistant подхватывает показания автоматически через интеграцию.
