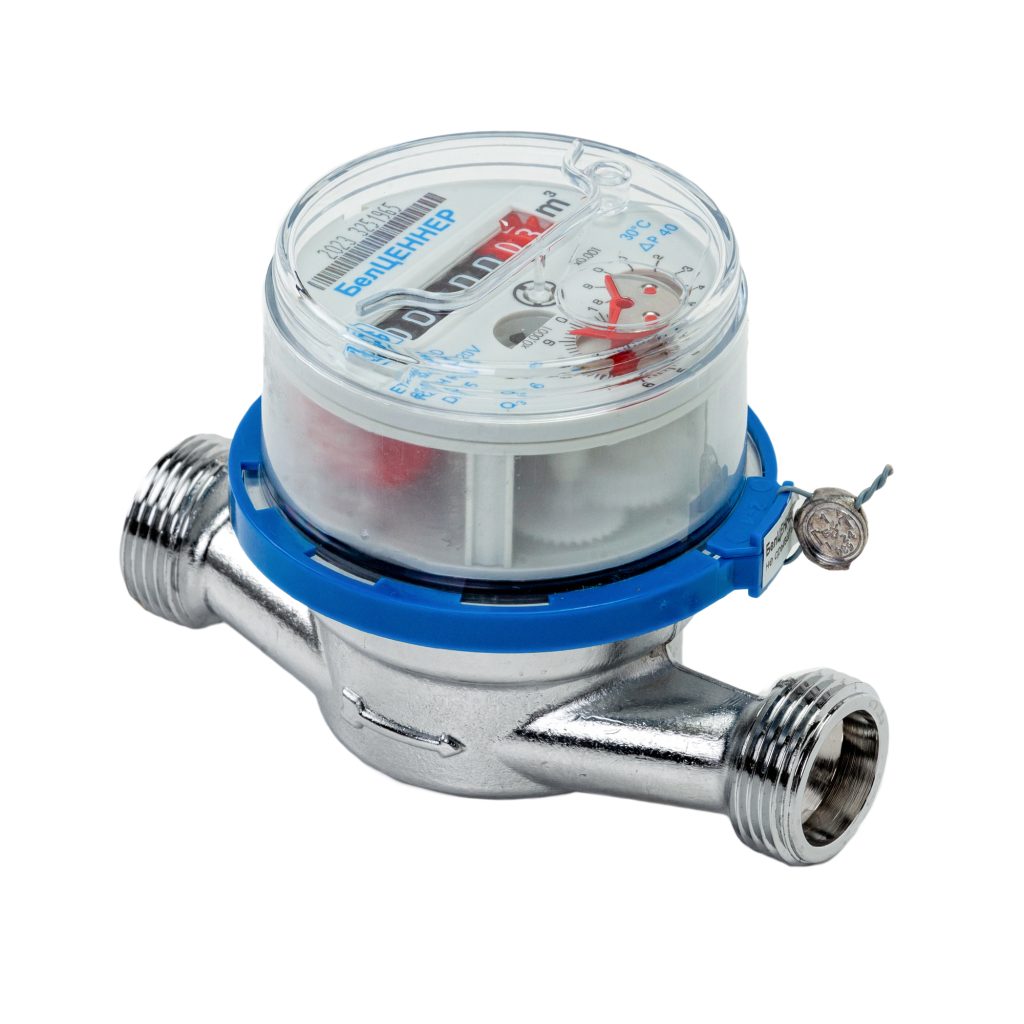

БелЦЕННЕР ETK-м-D — крыльчатый одноструйный счётчик холодной воды производства СООО «БелЦЕННЕР» (Минск, Беларусь). Предназначен для измерения объёма холодной питьевой воды в закрытых трубопроводах. Типоразмеры Ду 15 и Ду 20, номинальный расход Qn 1,6 м³/ч, класс точности R50/R40, межповерочный интервал 5 лет. Оснащён модуляторным диском для установки модуля связи EDC (M-Bus, wM-Bus, LoRaWAN, NB-IoT).
Сайт: belzenner.by
Модификации / Контроллер:
| Модиф. | Описание | Контроллер |
|---|---|---|
| D + EDC MB | M-Bus | УС-MBus |
| D + EDC WM | wM-Bus | — |
| D + EDC LR | LoRaWAN | УС-Lora |
| D + EDC NB | NB-IoT | — |
| N | Импульсный выход | Ватериус |
Параметры: Объём (м³)
Основные характеристики
| Тип | Крыльчатый одноструйный сухоходный |
| Среда | Холодная вода (до +30 °C) |
| Типоразмеры | Ду 15 (G 3/4″), Ду 20 (G 1″) |
| Qn (номинальный расход) | 1,6 м³/ч |
| Q3 (постоянный расход) | 1,6 м³/ч |
| Q4 (максимальный расход) | 2,0 м³/ч |
| Класс точности R | R50, R40, R31,5, R25 (гориз.), R20 (верт.) |
| Давление | до 1,0 МПа |
| Строительная длина | 110 мм (Ду 15) |
| Масса | ≤ 0,40 кг (Ду 15) |
| Интерфейсы | M-Bus, wM-Bus, LoRaWAN, NB-IoT (через модуль EDC), импульсный выход |
| Межповерочный интервал | 5 лет |
| Срок службы | не менее 12 лет |
| Защита от магнитных полей | до 300 кА/м |
| Производитель | СООО «БелЦЕННЕР», Минск |
| Сертификация | 🇧🇾 ГРСИ РБ (серт. РБ 03 07 0442 20) |
Как снять показания
Счётчик оснащён барабанным счётным механизмом. Пять чёрных роликов показывают целые кубические метры (м³), два красных ролика и две стрелки — доли. Для передачи показаний в водоканал или управляющую компанию записывайте только чёрные цифры (целые м³).
Модуль связи EDC
Модификация ETK-м-D оснащена модуляторным диском, на который устанавливается коммуникационный модуль EDC (Electronic Data Capture) производства ZENNER. Модуль считывает обороты крыльчатки через модуляторный диск и передаёт данные по выбранному каналу связи:
- EDC MB — проводной M-Bus (EN 13757)
- EDC WM — беспроводной wM-Bus (868 МГц)
- EDC LR — LoRaWAN (868 МГц)
- EDC NB — NB-IoT
Вес импульса модуля EDC — 1 л/имп. Модификация ETK-м-N оснащена герконовым датчиком импульсов (вес импульса 10 л/имп) и совместима с контроллером Ватериус.
Автоматический сбор показаний
Вместо ручного снятия показаний подключите контроллер Универсальный считыватель — он автоматически считывает данные со счётчика и передаёт по Wi-Fi в Home Assistant, MQTT-брокер или управляющую компанию.
Подходящие контроллеры для БелЦЕННЕР ETK-м-D:
- УС-MBus — для модификации D с модулем EDC MB (проводной M-Bus). Считывает объём потреблённой воды
- УС-Lora — для модификации D с модулем EDC LR (LoRaWAN)
- Ватериус — для модификации ETK-м-N (импульсный выход, 10 л/имп)
Данные доступны в реальном времени через веб-интерфейс контроллера. Интеграция с Home Assistant и SprutHub — автоматическая. Также поддерживаются: Бетар КАРАТ-140, Valtec Протей, Valtec СВЭУ.
Интерфейс M-Bus
Интерфейс Импульсный выход
Контроллер для передачи показаний: Ватериус
Подключение: модификация ETK-м-N (герконовый датчик)
Вес импульса: 10 л/имп
Частые вопросы
Какой контроллер нужен для БелЦЕННЕР ETK-м-D?
Для модификации D с модулем EDC MB (проводной M-Bus) подходит УС-MBus. Для модификации D с модулем EDC LR (LoRaWAN) — УС-Lora. Для модификации ETK-м-N (импульсный выход) — Ватериус. Для wM-Bus и NB-IoT контроллера УС нет.
Чем отличается ETK-м-D от ETK-м-N?
ETK-м-D оснащён модуляторным диском для установки модуля связи EDC (M-Bus, wM-Bus, LoRaWAN, NB-IoT). ETK-м-N имеет встроенный герконовый датчик импульсов (вес импульса 10 л/имп). Оба варианта — одноструйные крыльчатые счётчики холодной воды с одинаковыми метрологическими характеристиками. Для горячей воды используется серия ETW-м.
Совместим ли БелЦЕННЕР ETK-м-D с Home Assistant?
Да, при подключении через проводной M-Bus (модуль EDC MB). Контроллер УС-MBus передаёт данные по Wi-Fi в MQTT. Home Assistant подхватывает показания автоматически через интеграцию. Для модификации ETK-м-N можно использовать Ватериус (импульсный выход).
