Valtec Протей (VLF-15U-IRS) — универсальный электронный водосчётчик производства ООО «СЭТ» (г. Омск) под торговой маркой Valtec. Предназначен для измерения объёма холодной и горячей воды в системах водоснабжения. Ду 15, диапазон температур +5…+90 °C, давление до 1.0 МПа. Межповерочный интервал — 6 лет (ХВС) и 4 года (ГВС).
Сайт: valtec.ru
Паспорт и руководство по эксплуатации (04.2024)
Модификации / Контроллер:
| Модиф. | Описание | Контроллер |
|---|---|---|
| 15U-IRS / U-15-3.110.RS | Протей (снят с производства) / СВЭУ с RS-485. Общий протокол ModBus RTU | УС-RS485 |
| 15U-LR / U-15-3.110.LW | Протей (снят с производства) / СВЭУ с LoRaWAN | УС-Lora |
| 15U-I | Импульсный выход | Ватериус |
| 15U-IL | Импульсный выход, без сгонов | Ватериус |
Расшифровка маркировки: Протей 15.485.0.М — Ду15 класс А/В + RS-485 + IP40 + полусгоны. Суффиксы: 15С=класс В/С, 20=Ду20, MB=M-Bus, L=LoRaWAN, без суффикса интерфейса — wM-Bus; 8=IP68; М=комплект с полусгонами.
Параметры: Объём (м³), температура
Основные характеристики
| Тип | Крыльчатый одноструйный сухоходный (холодная/горячая вода) |
| Ду | 15 мм (G3/4″), 20 мм (G1″) |
| Класс точности (ГОСТ Р 50193.1) | А / В / С (зависит от модификации) |
| Расходы воды (Ду 15) | Qn = 1,5 м³/ч; Qmax = 3,0 м³/ч; Qmin = 0,015–0,03 м³/ч |
| Диапазон температур | +5…+90 °C |
| Давление | до 1.0 МПа |
| Степень защиты | IP40 или IP68 (в зависимости от исполнения) |
| Интерфейсы | RS-485, M-Bus, LoRaWAN, wM-Bus |
| Межповерочный интервал | 6 лет (ХВС) / 4 года (ГВС). Методика поверки: МП 208-025-2024 |
| Питание | Встроенный элемент 3,0 или 3,6 В (срок работы 6 лет) — для wM-Bus/LoRaWAN. Для RS-485/M-Bus — внешнее 7–15 В |
| Производитель | ООО «СЭТ», г. Омск (торговая марка Valtec); ТУ СЭТ.469333.046 |
| Сертификация | 🇷🇺 Росстандарт — № 65028-16 в Госреестре СИ, 🇰🇿 ГСИ РК |
Установка
- Счётчик устанавливается на горизонтальном, вертикальном или наклонном трубопроводе. На горизонтальном трубопроводе счётным механизмом вниз — не допускается.
- Направление потока воды должно совпадать со стрелкой на корпусе.
- Прямые участки трубы — не менее 2Dy (30 мм для Ду15) до и после счётчика.
- Перед счётчиком — фильтр механической очистки с ячейкой не более 500 мкм.
- Нельзя устанавливать рядом с источниками сильного магнитного поля (силовые трансформаторы).
- Подключение к линии связи — 4 проводами (питание + линии данных).
Как снять показания
Показания отображаются на электронном дисплее счётчика. Для снятия показаний:
- Посмотрите на дисплей — на нём отображается текущий накопленный объём воды в м³
- Запишите число до запятой — это целые кубометры
- Передайте показания в управляющую компанию или введите в личном кабинете
Для передачи в управляющую компанию нужны только целые м³ (цифры до запятой). Новый счётчик может иметь стартовые показания до 2 м³ (от заводских испытаний).
Автоматический сбор показаний
Вместо ручного снятия показаний подключите контроллер Универсальный считыватель — он автоматически считывает данные со счётчика и передаёт по Wi-Fi в Home Assistant, MQTT-брокер или управляющую компанию.
Подходящие контроллеры для Valtec Протей:
- УС-RS485 — для модификации с интерфейсом RS-485 (ModBus RTU). Подключение по 4 проводам: питание 7–15 В и линии A/B

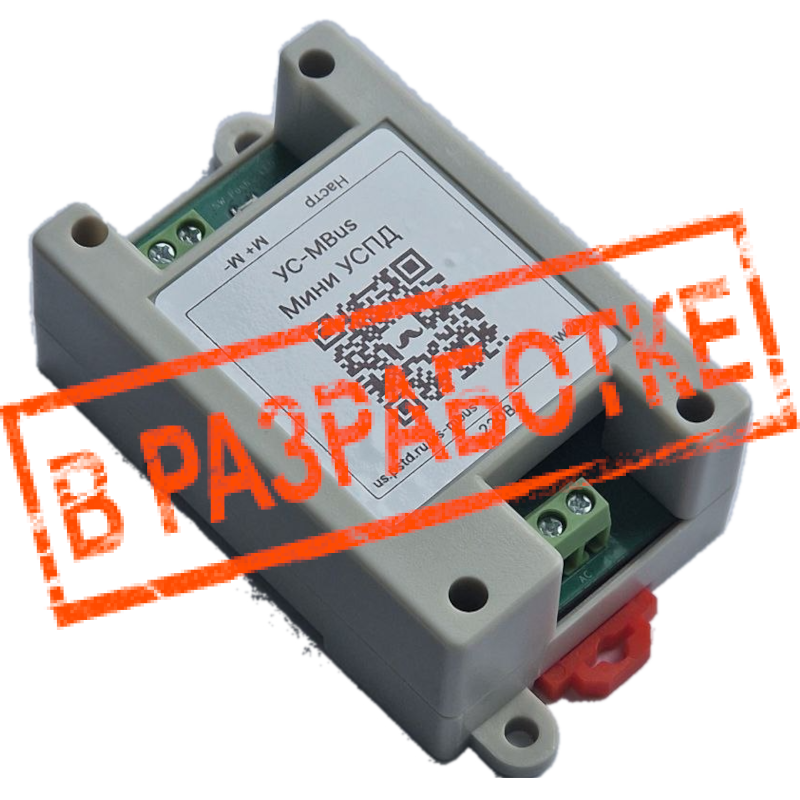

- УС-MBus — для модификации с интерфейсом M-Bus
- УС-Lora — для модификации с модулем LoRaWAN
Модификация wM-Bus — беспроводной собственный протокол Valtec, для него у УС контроллера нет.
Данные доступны в реальном времени через веб-интерфейс контроллера. Интеграция с Home Assistant и SprutHub — автоматическая. Не нужно подходить к счётчику и записывать цифры вручную.
Также поддерживаются: Valtec СВЭУ, Valtec TCY, Valtec VHM-T.
Купить контроллер: УС-RS485
Интерфейс RS-485
Контроллер для передачи показаний: УС-RS485
Протокол: ModBus RTU — ✅ Проверен
Профиль:
Valtec-Protey(заводское 8N2)Valtec-Protey-8N1(если первый не отвечает)
Скорость: 9600
Адрес: 1 (заводской)
Питание: 7‒15 В (внешнее)
Цветовая маркировка проводов — по паспорту (раздел 8.16). У счётчика выходит 4 провода; цвета зависят от партии:
| Контакты УС | Вариант 1 | Вариант 2 |
|---|---|---|
| + (питание) | Белый | Красный |
| − (общий) | Коричневый | Чёрный |
| A | Зелёный | Синий |
| B | Жёлтый | Зелёный или жёлтый |
Интерфейс M-Bus
| Контакты УС | Вариант 1 | Вариант 2 |
|---|---|---|
| M-Bus 1 | Белый | Красный |
| M-Bus 2 | Коричневый | Чёрный |
Интерфейс LoRaWAN
Контроллер для передачи показаний: УС-Lora
Профиль: Valtec-SVEU-Chronos.json — ⏳ Не проверен
Ключи LoRaWAN: указаны в паспорте и на наклейке счётчика
Частые вопросы
Какой контроллер нужен для Valtec Протей?
Зависит от модификации. Для счётчика с интерфейсом RS-485 подойдёт УС-RS485, для M-Bus — УС-MBus, для LoRaWAN — УС-Lora. Модификация указана на корпусе и в паспорте (пример: Протей 15.485.0.М).
Как узнать адрес счётчика для настройки УС?
Заводской адрес RS-485 по умолчанию — 1. Скорость обмена — 9600 бод. Для подключения к УС-RS485 используется протокол ModBus RTU. В прошивке УС доступны два профиля: Valtec-Protey (заводской режим 8N2) и Valtec-Protey-8N1 (если установщик перенастроил счётчик на 8N1 через регистр 0x0302 — встречается часто). Начните с первого; если ответа нет — переключитесь на второй.
Как подключить Valtec Протей по LoRaWAN?
Модификация с индексом «L» использует OTAA-активацию. Ключи (DevEUI, AppEUI, AppKey) указаны в паспорте и на наклейке счётчика. Для приёма данных нужен LoRaWAN-сервер (ChirpStack, Вега-Сервер, TTN) и базовая станция. В контроллере УС-Lora выбирается профиль Valtec-SVEU-Chronos.json — он разбирает payload в объём воды.
Что означает «wM-Bus» в паспорте — это тот же M-Bus?
Нет. wM-Bus — беспроводной вариант M-Bus (собственная реализация Valtec на радиоканале). M-Bus (без «w») — проводной по EN 13757-3, отдельный 2-проводной кабель. Маркировка: MB — проводной M-Bus, без суффикса интерфейса — wM-Bus.
Совместим ли Valtec Протей с Home Assistant?
Да. Контроллер УС-RS485 передаёт данные по Wi-Fi в MQTT. Home Assistant подхватывает показания автоматически через интеграцию.
