КАРАТ-140 — крыльчатый одноструйный сухоходный счётчик воды производства НПО КАРАТ (Екатеринбург). Ду 15 / 20, универсальный — холодная и горячая вода до +90 °C. Выпускается в трёх исполнениях счётного устройства (механическое / однострочный ЖКИ / двустрочный ЖКИ) и комплектуется на заводе разными интерфейсами передачи данных. МПИ 6 лет.
Сайт: karat-npo.com
Модификации / Контроллер:
| Модиф. | Описание | Контроллер |
|---|---|---|
| RS-485 | RS-485 | УС-RS485 |
| M-Bus | M-Bus | УС-MBus |
| LW | LoRaWAN | УС-Lora |
| NB | NB-IoT | — |
| И | Импульсный выход (ЧИВ) | Ватериус |
Параметры: Объём воды (м³), статус батареи, регистрация в радиосети (для LW/NB)
Модификации
Три исполнения счётного устройства с общей крыльчатой измерительной частью Ду 15 / 20:
- КАРАТ-140-М — механическое счётное устройство (роликовый указатель), числоимпульсный выход (ЧИВ) или без интерфейса. Антимагнитное исполнение опционально
- КАРАТ-140-Э1 — электроника с однострочным ЖКИ. Снят с производства — заменён на Э2. Установленные приборы эксплуатируются до конца МПИ
- КАРАТ-140-Э2 — электроника с двустрочным ЖКИ. Текущий выпуск, расширенный набор интерфейсов: RS-485 (ModBus RTU), M-Bus, LoRaWAN, NB-IoT, импульсный выход или без интерфейса
Основные характеристики
| Тип | Крыльчатый одноструйный сухоходный счётчик воды |
| Ду | 15, 20 мм |
| Qn (номин.) | 1,5 / 2,5 м³/ч |
| Qmax | 3,0 / 5,0 м³/ч |
| Температура воды | +5…+90 °C |
| Давление | до 1,6 МПа |
| Интерфейсы | RS-485, M-Bus, LoRaWAN, NB-IoT, импульсный выход |
| Степень защиты | IP54 |
| Батарея (Э1 / Э2) | 3,6 В литиевая |
| МПИ | 6 лет |
| Средний срок службы | 12 лет |
| Госреестр СИ РФ | 87786-22 |
| Производитель | НПО КАРАТ, Екатеринбург |
| Сертификация | 🇷🇺 ГРСИ РФ (87786-22), 🇰🇿 ГСИ РК |
Как снять показания
Кнопок управления нет — показания всегда отображаются на лицевой панели. Формат зависит от исполнения:
- М — роликовый указатель: 5 целых разрядов м³ + 3 дробных (десятые / сотые / тысячные доли м³, цена деления 0,2 л)
- Э1 — однострочный ЖКИ 9 символов: первые 5 — целые м³, остальные — доли м³
- Э2 — двустрочный ЖКИ 8+8 символов: первые 5 — целые м³, остальные — доли. Дополнительно — индикаторы заряда батареи и регистрации в радиосети (для LoRaWAN / NB-IoT)
Запишите целые м³ (цифры до отметки/запятой) и передайте в управляющую компанию.
Автоматический сбор показаний
Вместо ручного снятия показаний подключите контроллер Универсальный считыватель — он автоматически считывает данные со счётчика и передаёт по Wi-Fi в Home Assistant, MQTT-брокер или управляющую компанию.
Подходящие контроллеры для КАРАТ-140:
- УС-RS485 — для модификации Э2 с RS-485 (ModBus RTU). Также подходит для Э1 с RS-485 (снят с производства, но в эксплуатации)
- УС-MBus — для модификации Э2 с M-Bus
- УС-Lora — для модификации с LoRaWAN
- Ватериус — для модификации М или Э с числоимпульсным выходом (10 л/имп)
Купить контроллер: УС-RS485
Частое опрашивание может вызвать быстрое разряжение внутренней батареи. Рекомендуется проводить опрос не чаще одного раза в сутки (86400 секунд).

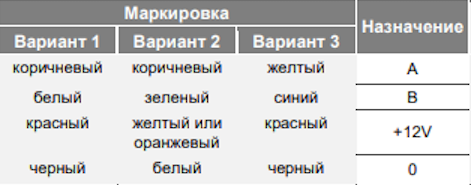

Интерфейс RS-485
Контроллер для передачи показаний: УС-RS485
Протокол: ModBus RTU — ⏳ Не проверен
Скорость: 2400, 4800, 9600
Адрес: 1 (по умолчанию, диапазон 1–247)
Питание счётчика: от внутренней батареи 3,6 В (внешнее питание не требуется)

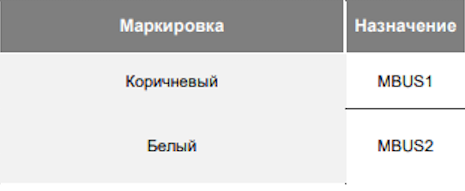

Интерфейс M-Bus
Интерфейс LoRaWAN
Контроллер для передачи показаний: УС-Lora
Профиль: Karat-140-Water.json — ⏳ Не проверен
Ключи LoRaWAN: указаны в паспорте и на наклейке счётчика

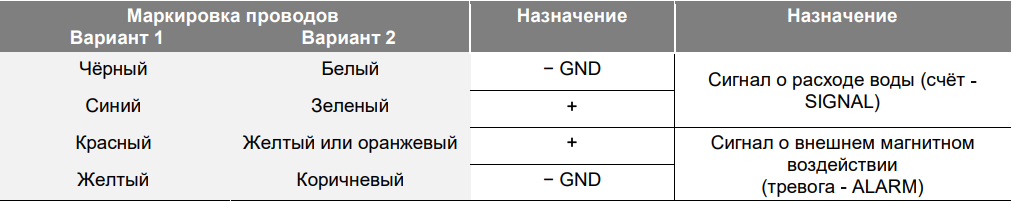

Интерфейс Импульсный выход
Контроллер для передачи показаний: Ватериус
Подключение: числоимпульсный выход (геркон) на выводах кабеля передачи данных
Вес импульса: 10 л/имп
Частые вопросы
Какой контроллер нужен для КАРАТ-140?
Зависит от модификации. Для КАРАТ-140-Э2 с RS-485 — УС-RS485; с M-Bus — УС-MBus; с LoRaWAN — УС-Lora. Для КАРАТ-140-М с числоимпульсным выходом (10 л/имп) подходит Ватериус.
Чем отличаются КАРАТ-140-Э1 и Э2?
Э1 — однострочный ЖКИ на 9 символов, выпуск прекращён производителем. Э2 — двустрочный ЖКИ на 8+8 символов, текущая серийная модификация, расширенный набор интерфейсов (включая M-Bus). Метрологически приборы взаимозаменяемы — установленные Э1 эксплуатируются до конца МПИ без замены.
Совместим ли КАРАТ-140 с Home Assistant?
Да. Контроллер УС-RS485 (для модификации RS-485) или Ватериус (для импульсного выхода) передаёт данные по Wi-Fi в MQTT. Home Assistant подхватывает показания автоматически через интеграцию.
