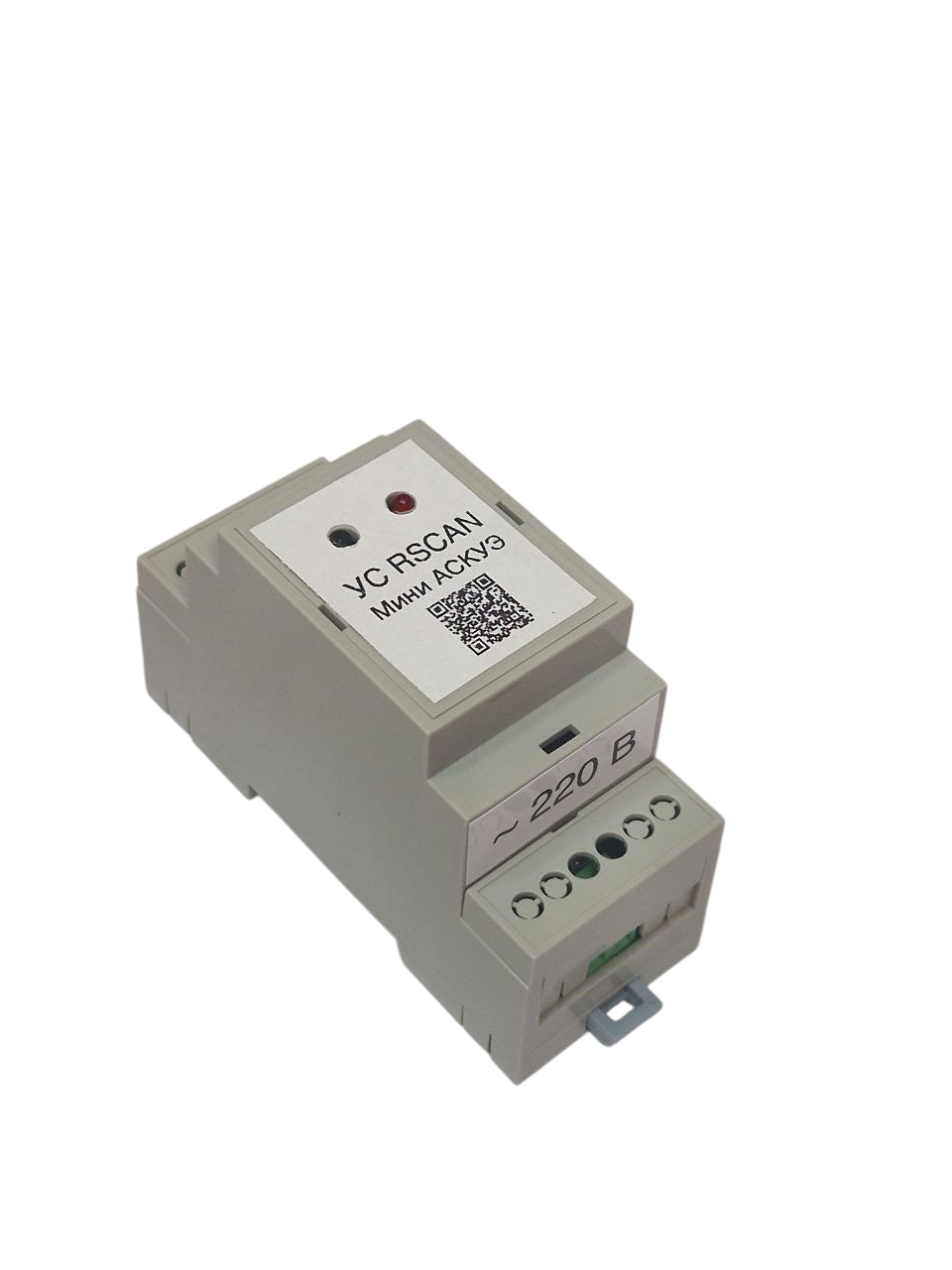

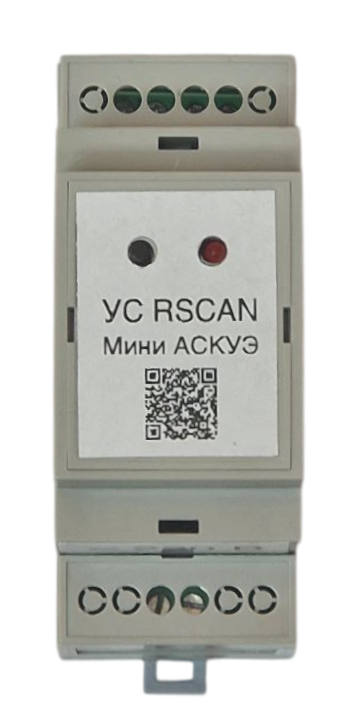

УС-RSCAN — контроллер для автоматического считывания показаний электросчётчиков по шине RSCAN (CAN). Предназначен для счётчиков Меркурий 200, Меркурий 206 и других приборов с интерфейсом CAN. Передаёт данные через Wi-Fi в Home Assistant, Ватериус или по MQTT.
Технические характеристики
| Интерфейс счётчиков | RSCAN (CAN) |
| Длина линии | до 50 м (витая пара) |
| Кол-во счётчиков | до 8 на одну шину |
| Передача данных | Wi-Fi 802.11 b/g/n, 2,4 ГГц |
| Протоколы | MQTT, REST API, Ватериус |
| Питание | ~220В (110–250В), 50 Гц |
| Потребление | не более 2 Вт |
| Монтаж | DIN-рейка (2 модуля) |
| Размеры | 36 × 90 × 65 мм |
| Рабочая температура | −10…+50 °C |
Установка и подключение
Контроллер устанавливается на DIN-рейку в электрощитке рядом со счётчиком. Подключение к счётчику — витой парой к клеммам CAN_H и CAN_L. Длину линии можно увеличить до 50 метров.
Один контроллер обслуживает несколько счётчиков на одной шине CAN — например, несколько Меркурий 200 в одном щитке. Можно использовать для нескольких квартир или домов.
Совместимые устройства
Поддерживаемые модели: Меркурий 200, Меркурий 206 и другие счётчики с шиной CAN. Полный список поддерживаемых счётчиков →
Сбор и передача данных
Контроллер опрашивает счётчики по расписанию и передаёт показания через Wi-Fi:
- Ватериус — облачный сервис для автоматической передачи показаний в управляющую компанию
- MQTT — интеграция с Home Assistant, SprutHub и другими системами умного дома
- REST API — для собственных решений и интеграции со сторонними системами
Пример данных в Home Assistant — мощность, напряжение, частота сети и потребление по тарифам:
Документы и файлы
- Паспорт
- Руководство по настройке и эксплуатации
- Сертификат ТР ТС 004/2011 ; ТР ТС 020/2011
- Сертификат ТР ЕАЭС 037/2016
Настройка
Настройка выполняется через встроенный веб-интерфейс. При первом включении контроллер создаёт точку доступа Wi-Fi — подключитесь к ней и откройте страницу настроек в браузере.
Каналы передачи данных:
- Ватериус
- MQTT
- Home Assistant
- SprutHub
- REST API
Часто задаваемые вопросы
Чем отличается от УС-RS485?
УС-RSCAN работает по шине RSCAN (CAN), а УС-RS485 — по RS-485. Это разные интерфейсы. Меркурий 200 подключается только через RSCAN. Если у вас Меркурий 230/234/236 — вам нужен УС-RS485.
Какие счётчики поддерживаются?
Меркурий 200, Меркурий 206 (все модификации с интерфейсом CAN) и другие счётчики с шиной RSCAN. Полный список →
Сколько счётчиков можно подключить?
До 8 приборов учёта на одну шину CAN. Все счётчики опрашиваются по очереди.
Как передаются данные?
Контроллер подключается к домашнему Wi-Fi и отправляет показания через MQTT или REST API. Поддерживается интеграция с Home Assistant, SprutHub, Ватериус.
Нужен ли интернет?
Для передачи данных в облачные сервисы (Ватериус) — да. Для локальной работы с Home Assistant через MQTT достаточно локальной Wi-Fi сети без доступа в интернет.
Как установить контроллер?
Установка занимает 15–30 минут: закрепите контроллер на DIN-рейку, подключите витую пару к счётчику (CAN_H и CAN_L), подайте питание 220В. Настройка — через встроенный веб-интерфейс.
