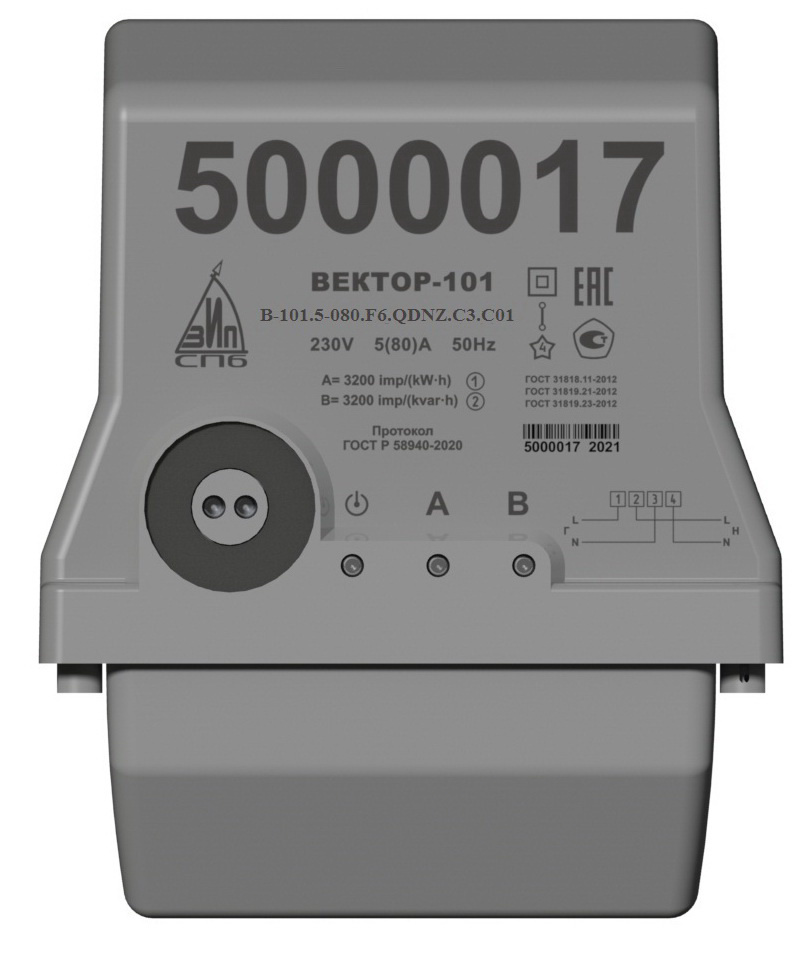

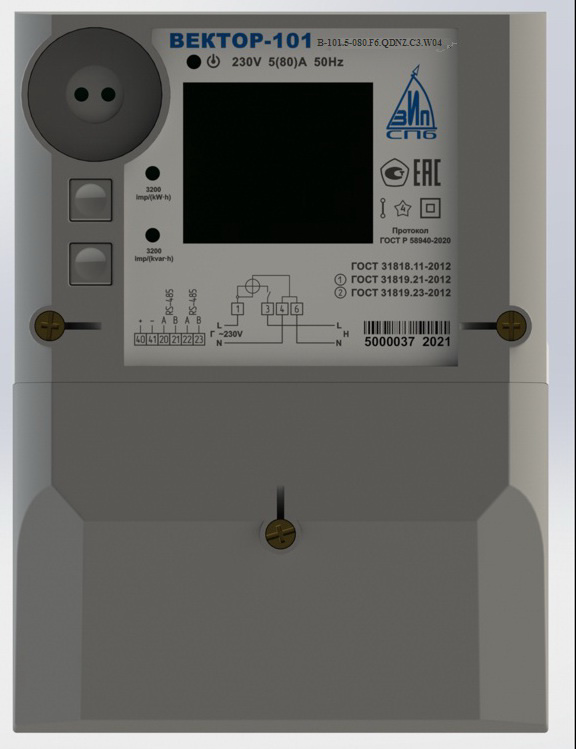

СПБ-ЗИП Вектор-101 — однофазный многотарифный счётчик электроэнергии производства ООО «СПБ-ЗИП» (Санкт-Петербург). Предназначен для учёта активной и реактивной энергии в сетях 230 В. Номинальный ток 5(80) А, класс точности 1.0, до 4 тарифов. Протокол СПОДЭС (DLMS/COSEM). Выпускается в трёх исполнениях корпуса: R04, C01 и W04.
Сайт: spbzip.ru
Вега: iotvega.com
Модификации / Контроллер:
| Модиф. | Описание | Контроллер |
|---|---|---|
| C3, E4 | RS-485 | УС-RS485 |
| Все | Оптопорт | УС-OptoPort |
| С2 | Токовая петля | — |
| C4, E8 | LoRaWAN | УС-Lora |
| C5, E7 | GSM | — |
| E6 | PLC | — |
| E9 | Ethernet | — |
Параметры: Тарифы, Вольты, Токи, Мощности, Частота, CosF
Модификации
Основные характеристики
| Тип | Однофазный многотарифный |
| Напряжение | 230 В, 50 Гц |
| Ток | 5(80) А |
| Класс точности | 1.0 |
| Тарифы | до 4 тарифов |
| Интерфейсы | RS-485, оптопорт, LoRaWAN, GSM, PLC, Ethernet |
| Межповерочный интервал | 16 лет |
| Протокол | СПОДЭС (DLMS/COSEM) |
| Производитель | ООО «СПБ-ЗИП», Санкт-Петербург |
Подключение к сети
Счётчик подключается по стандартной однофазной схеме (4 клеммы):
- Клемма 1 — фаза (вход от автомата)
- Клемма 2 — фаза (выход на нагрузку)
- Клемма 3 — ноль (вход)
- Клемма 4 — ноль (выход на нагрузку)
Схема подключения нанесена на внутреннюю сторону клеммной крышки.
Как снять показания
Показания отображаются на ЖКИ-экране. Для многотарифного режима:
- Нажмите кнопку «Ввод» — на экране появится значение Т1 (дневной тариф)
- Нажмите ещё раз — Т2 (ночной тариф)
- Ещё раз — Т3 (полупиковая зона, если настроена)
- Запишите показания до запятой по каждому тарифу
В автоматическом режиме показания по тарифам переключаются на экране каждые 10 секунд. Для передачи в управляющую компанию нужны только целые кВт·ч (цифры до запятой).
Автоматический сбор показаний
Вместо ручного снятия показаний подключите контроллер Универсальный считыватель — он автоматически считывает данные со счётчика и передаёт по Wi-Fi в Home Assistant, MQTT-брокер или управляющую компанию.
Подходящие контроллеры для Вектор-101:
- УС-RS485 — для модификаций C3, E4 с интерфейсом RS-485. Подключение по клеммам 6-A, 5-B (R04, W04). Считывает тарифы, напряжение, ток, мощность
- УС-OptoPort — для всех модификаций с оптическим портом. Бесконтактное подключение через магнитную головку
- УС-Lora — для модификаций C4, E8 с интерфейсом LoRaWAN
Данные доступны в реальном времени через веб-интерфейс контроллера. Интеграция с Home Assistant и SprutHub — автоматическая. Не нужно подходить к счётчику и записывать цифры вручную.
Также поддерживаются: Вектор-100, Вектор-300.
Купить контроллер: УС-RS485 | УС-OptoPort
Интерфейс RS-485

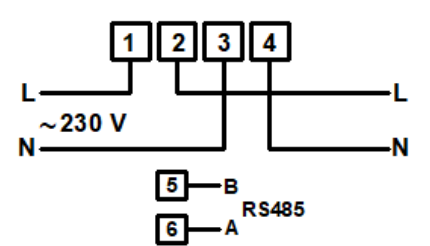

Схема клемм RS-485
Корпус R04, W04:
Выход 6 — A
Выход 5 — B
Интерфейс ОптоПорт
Контроллер для передачи показаний: УС-OptoPort
Протокол:
- ❓ СПОДЭС — Не проверен
Скорость: 9600
Адрес: Последние 4 цифры серийного номера + 1000
Пароль: 0000000000000000 (по умолчанию пустая строка)
Расположение: на лицевой панели
Частые вопросы
Какой контроллер нужен для Вектор-101?
Зависит от модификации. Для C3, E4 с RS-485 — УС-RS485. Оптопорт через УС-OptoPort (СПОДЭС пока не проверен). Для C4, E8 с LoRaWAN — УС-Lora.
Как узнать адрес счётчика для настройки УС?
Адрес по умолчанию — последние 4 цифры серийного номера + 1000. Пароль — пустая строка (0000000000000000). Скорость обмена — 9600 бод.
Совместим ли Вектор-101 с Home Assistant?
Да. Контроллер УС-RS485 (или УС-OptoPort) передаёт данные по Wi-Fi в MQTT. Home Assistant подхватывает показания автоматически через интеграцию.
