СПБ-ЗИП Вектор-100 — однофазный многотарифный счётчик электроэнергии производства АО «СПБ-ЗИП» (г. Санкт-Петербург). Предназначен для учёта активной и реактивной энергии в сетях 230 В. До 4 тарифов, класс точности 1.0, номинальный ток 5(80) А. Протокол СПОДЭС (DLMS/COSEM). Широкий набор интерфейсов: RS-485, оптопорт, M-Bus, импульсный выход, PLC, GSM, LoRaWAN.
Сайт: spbzip.ru
Модификации / Контроллер:
| Модиф. | Описание | Контроллер |
|---|---|---|
| C3, C6, C7 | RS-485 | УС-RS485 |
| Все кроме C0 | Оптопорт | УС-OptoPort |
| C6, C7, C8 | M-Bus | УС-MBus |
| C2 | Токовая петля | — |
| E6 | PLC | — |
| E7 | GSM | — |
| — | Импульсный выход | Ватериус |
Модемы (опциональные):
Параметры: Тарифы, Вольты, Токи, Мощности, Частота, CosF
Основные характеристики
| Тип | Однофазный многотарифный |
| Напряжение | 230 В, 50 Гц |
| Ток | 5(80) А |
| Класс точности | 1.0 |
| Тарифы | до 4 тарифов |
| Интерфейсы | RS-485, оптопорт, M-Bus, импульсный выход, PLC, GSM, LoRaWAN |
| Межповерочный интервал | 16 лет |
| Производитель | АО «СПБ-ЗИП», г. Санкт-Петербург |
Подключение к сети
Счётчик подключается по стандартной однофазной схеме (4 клеммы):
- Клемма 1 — фаза (вход от автомата)
- Клемма 2 — фаза (выход на нагрузку)
- Клемма 3 — ноль (вход)
- Клемма 4 — ноль (выход на нагрузку)
Схема подключения нанесена на внутреннюю сторону клеммной крышки.
Как снять показания
Показания отображаются на ЖКИ-экране. Для многотарифного режима:
- Нажмите кнопку «Ввод» — на экране появится значение Т1 (дневной тариф)
- Нажмите ещё раз — Т2 (ночной тариф)
- Ещё раз — Т3 (полупиковая зона, если настроена)
- Запишите показания до запятой по каждому тарифу
В автоматическом режиме показания по тарифам переключаются на экране каждые 10 секунд. Для передачи в управляющую компанию нужны только целые кВт·ч (цифры до запятой).
Автоматический сбор показаний
Вместо ручного снятия показаний подключите контроллер Универсальный считыватель — он автоматически считывает данные со счётчика и передаёт по Wi-Fi в Home Assistant, MQTT-брокер или управляющую компанию.
Подходящие контроллеры для Вектор-100:
- УС-RS485 — для модификаций C3, C6, C7 с интерфейсом RS-485. Подключение по клеммам 20-A, 21-B
- УС-OptoPort — для всех модификаций кроме C0. Бесконтактное подключение через магнитную головку
- УС-MBus — для модификаций C6, C7, C8 с интерфейсом M-Bus. Подключение по клеммам 23(+), 24(−)
- Ватериус — для импульсного выхода. Клеммы 41(+), 40(−)
- УС-Lora — для модификаций с модулем LoRaWAN (RF Вега-Абсолют)
Данные доступны в реальном времени через веб-интерфейс контроллера. Интеграция с Home Assistant и SprutHub — автоматическая. Не нужно подходить к счётчику и записывать цифры вручную.
Также поддерживаются: Вектор-300, Вектор-101.
Купить контроллер: УС-RS485 | УС-OptoPort
Интерфейс RS-485

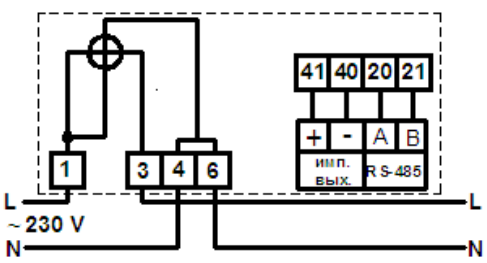

Схема клемм RS-485
RS-485:
Выход 20 — A
Выход 21 — B
RS-485:
Выход 20 — A
Выход 21 — B
Интерфейс ОптоПорт
Контроллер для передачи показаний: УС-OptoPort
Протокол: СПОДЭС — ⏳ Не проверен
Скорость: 9600
Пароль: пустая строка
Расположение: на лицевой панели
Интерфейс M-Bus
Схема клемм M-Bus
M-Bus:
Выход 23 — «+»
Выход 24 — «−»
Интерфейс Импульсный выход
Контроллер для передачи показаний: Ватериус
Подключение: клеммы 41(+), 40(−)
У счётчика имеются импульсные выходы для передачи данных об энергии каждого вида на внешние устройства. Выходы гальванически развязаны от схемы счётчика через оптроны. Постоянная выходов программируется в интервале от 50 до 150 000 имп/кВт·ч. Максимальное коммутируемое напряжение 24 В, максимальный коммутируемый ток 100 мА.
Схема клемм импульсного выхода
Импульсный выход:
Выход 41 — «+»
Выход 40 — «−»
Частые вопросы
Какой контроллер нужен для Вектор-100?
Зависит от модификации. Для C3, C6, C7 с RS-485 — УС-RS485. Для C6, C7, C8 с M-Bus — УС-MBus. Для импульсного выхода — Ватериус. Оптопорт через УС-OptoPort (СПОДЭС пока не проверен). Для LoRaWAN (модуль Вега-Абсолют) — УС-Lora.
Как узнать адрес счётчика для настройки УС?
Адрес задаётся при программировании счётчика. Пароль по умолчанию — пустая строка. Скорость обмена — 9600 бод.
Совместим ли Вектор-100 с Home Assistant?
Да. Контроллер УС-RS485 (или УС-MBus) передаёт данные по Wi-Fi в MQTT. Home Assistant подхватывает показания автоматически через интеграцию.
