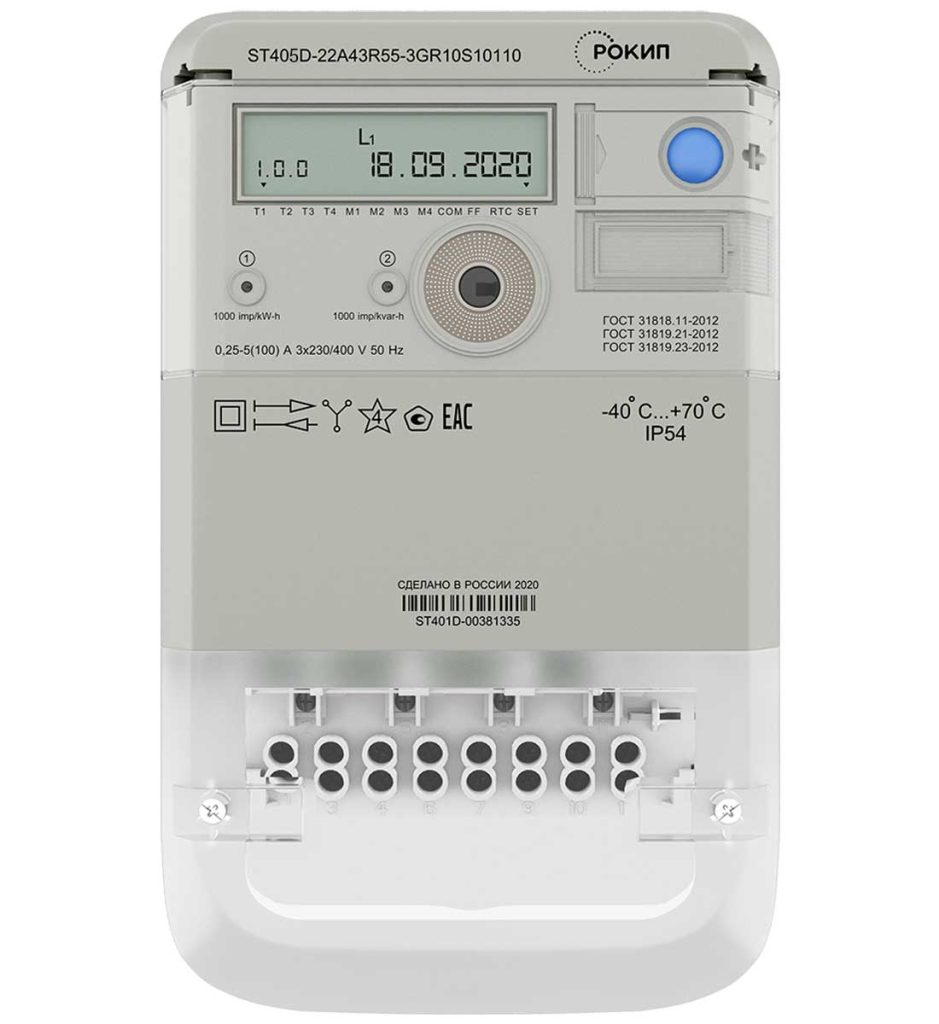

Рокип ST40X — трёхфазный многотарифный счётчик электроэнергии производства ООО «РОКИП» (г. Долгопрудный). Предназначен для учёта активной и реактивной энергии в сетях 3×230/400 В. До 8 тарифов, класс точности 0.5S/1.0/2.0, номинальный ток от 5(60) до 10(100) А.
Основные характеристики
| Тип | Трёхфазный многотарифный |
| Напряжение | 3×230/400 В, 50 Гц |
| Ток | 5(60)–10(100) А (прямое) / 1(1.5)–5(7.5) А (ТТ) |
| Класс точности | 0.5S / 1.0 / 2.0 |
| Тарифы | до 8 |
| Интерфейсы | RS-485, оптопорт, M-Bus |
| Протокол | СПОДЭС/DLMS |
| Межповерочный интервал | 16 лет |
| Степень защиты | IP54 |
| Производитель | ООО «РОКИП», г. Долгопрудный |
Подключение к сети
Счётчик подключается по стандартной трёхфазной схеме прямого включения (8 клемм):
- Клемма 1 — фаза L1 (вход)
- Клемма 2 — фаза L1 (выход на нагрузку)
- Клемма 3 — фаза L2 (вход)
- Клемма 4 — фаза L2 (выход на нагрузку)
- Клемма 5 — фаза L3 (вход)
- Клемма 6 — фаза L3 (выход на нагрузку)
- Клемма 7 — ноль N (вход)
- Клемма 8 — ноль N (выход)
Для моделей трансформаторного включения (ST40xC) схема подключения отличается — используются токовые трансформаторы. Схема нанесена на внутреннюю сторону клеммной крышки.
Как снять показания
Показания отображаются на ЖКИ-экране. Для многотарифного режима:
- Нажмите кнопку «Ввод» — на экране появится значение Т1 (дневной тариф)
- Нажмите ещё раз — Т2 (ночной тариф)
- Ещё раз — Т3 (полупиковая зона, если настроена)
- Запишите показания до запятой по каждому тарифу
В автоматическом режиме показания по тарифам переключаются на экране каждые 10 секунд. Для передачи в управляющую компанию нужны только целые кВт·ч (цифры до запятой).
Автоматический сбор показаний
Вместо ручного снятия показаний подключите контроллер Универсальный считыватель — он автоматически считывает данные со счётчика и передаёт по Wi-Fi в Home Assistant, MQTT-брокер или управляющую компанию.
Подходящие контроллеры для Рокип ST40X:
- УС-RS485 — для модификаций R1, R2. Подключение по клеммам 40(A), 41(B). Считывает тарифы, напряжение, ток, мощность
- УС-OptoPort — для модификации O. Бесконтактное подключение через магнитную головку
- УС-MBus — для модификации M. Подключение по клеммам 40(+), 41(−)
Данные доступны в реальном времени через веб-интерфейс контроллера. Интеграция с Home Assistant и SprutHub — автоматическая. Также поддерживаются: Рокип SM40x (однофазный).
Купить контроллер: УС-RS485 | УС-OptoPort

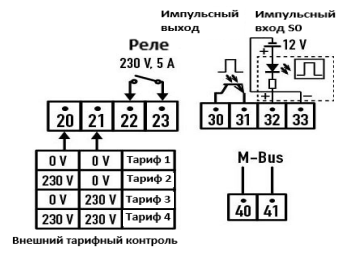

Интерфейс RS-485
Подключение RS-485
Клемма 40 — A
Клемма 41 — B
Интерфейс ОптоПорт
Контроллер для передачи показаний: УС-OptoPort
Протокол:
- ❓ СПОДЭС/DLMS — Не проверен
Интерфейс M-Bus
Контроллер для передачи показаний: УС-MBus
Протокол: M-Bus — ❓ Не проверен
Скорость: 9600
Подключение M-Bus
Клемма 40 — (+)
Клемма 41 — (−)
Частые вопросы
Какой контроллер нужен для Рокип ST40X?
Зависит от модификации: для R1/R2 (RS-485) — УС-RS485, для O (оптопорт) — УС-OptoPort, для M (M-Bus) — УС-MBus. Модификация указана в маркировке на корпусе счётчика.
Рокип ST40X — однофазный или трёхфазный?
Рокип ST40X — трёхфазный счётчик (3×230/400 В). Однофазная серия того же производителя — Рокип SM40x.
Совместим ли Рокип ST40X с Home Assistant?
Да. Контроллер УС-RS485 (или УС-OptoPort) передаёт данные по Wi-Fi в MQTT. Home Assistant подхватывает показания автоматически через интеграцию.
