НЕВА МТ 113 — однофазный многотарифный счётчик электроэнергии производства ООО «ТАЙПИТ-ИП» (Санкт-Петербург). Предназначен для учёта активной энергии в однофазных сетях 230 В с дифференциацией по тарифам. Номинальный ток 5(100) А, класс точности 1.0, до 4 тарифов, МПИ 16 лет. Счётчик снят с производства.
Основные характеристики
| Тип | Однофазный многотарифный |
| Напряжение | 230 В, 50 Гц |
| Ток | 5(100) А |
| Класс точности | 1.0 |
| Тарифы | до 4 тарифов |
| Интерфейсы | RS-485, оптопорт, импульсный выход, M-Bus |
| Межповерочный интервал | 16 лет |
| Производитель | ООО «ТАЙПИТ-ИП», Санкт-Петербург |
Подключение к сети
Счётчик подключается по стандартной однофазной схеме (4 клеммы):
- Клемма 1 — фаза (вход от автомата)
- Клемма 2 — фаза (выход на нагрузку)
- Клемма 3 — ноль (вход)
- Клемма 4 — ноль (выход на нагрузку)
Схема подключения нанесена на внутреннюю сторону клеммной крышки.
Как снять показания
Показания отображаются на ЖКИ-экране. Для многотарифного режима:
- Нажмите кнопку «Ввод» — на экране появится значение Т1 (дневной тариф)
- Нажмите ещё раз — Т2 (ночной тариф)
- Ещё раз — Т3 (полупиковая зона, если настроена)
- Запишите показания до запятой по каждому тарифу
В автоматическом режиме показания по тарифам переключаются на экране каждые 10 секунд. Для передачи в управляющую компанию нужны только целые кВт·ч (цифры до запятой).
Автоматический сбор показаний
Вместо ручного снятия показаний подключите контроллер Универсальный считыватель — он автоматически считывает данные со счётчика и передаёт по Wi-Fi в Home Assistant, MQTT-брокер или управляющую компанию.
Подходящие контроллеры для НЕВА МТ 113:
- УС-RS485 — для модификации E4 с интерфейсом RS-485. Подключение по клеммам A, B. Считывает тарифы, напряжение, ток, мощность
- УС-OptoPort — для всех модификаций (оптопорт есть у всех исполнений). Бесконтактное подключение через магнитную головку
- УС-MBus — для модификации MB с интерфейсом M-Bus
- Ватериус — для модификаций с импульсным выходом. Подключение к клеммам 5(+), 6(−)
Данные доступны в реальном времени через веб-интерфейс контроллера. Интеграция с Home Assistant и SprutHub — автоматическая.
Также поддерживаются: НЕВА МТ 114, НЕВА МТ 115, НЕВА МТ 124, НЕВА МТ 314.
Купить контроллер: УС-RS485 | УС-OptoPort | УС-RSCAN

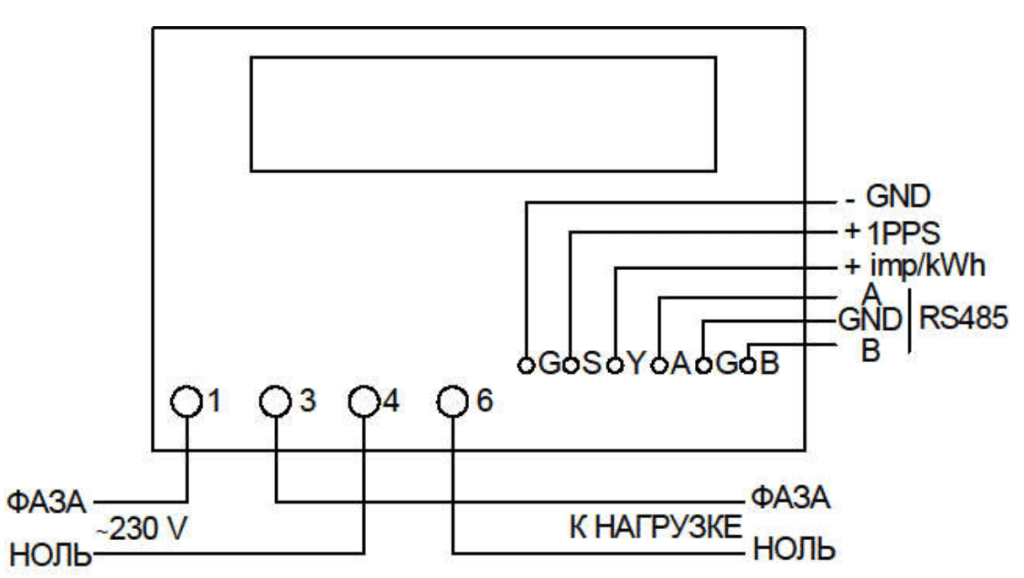

Интерфейс RS-485
Контроллер для передачи показаний: УС-RS485
Протокол: МЭК 61107-2011 — ✅ Проверен
Скорость: по умолчанию: 9600
Параметры: Тарифы, Вольты, Токи, Мощности, Частота, CosF
Выход A — A
Выход B — B
Интерфейс ОптоПорт
Контроллер для передачи показаний: УС-OptoPort
Протокол: МЭК 61107-2011 — ❓ Не проверен
Скорость: по умолчанию: 9600
Параметры: Тарифы, Вольты, Токи, Мощности, Частота, CosF
Интерфейс RS232
Контроллер для передачи показаний: УС-RS232
Протокол: МЭК 61107-2011 — ❓ Не проверен
Скорость: по умолчанию: 9600
Параметры: Тарифы, Вольты, Токи, Мощности, Частота, CosF
Интерфейс M-Bus
Контроллер для передачи показаний: УС-MBus
Протокол: M-Bus — ❓ Не проверен

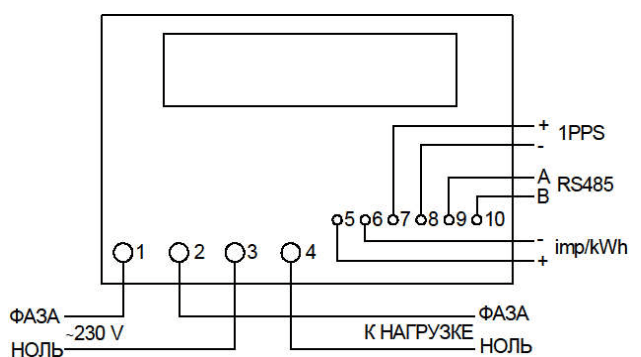

Интерфейс Импульсный выход
Контроллер для передачи показаний: Ватериус
Выход 5 — «+»
Выход 6 — «-«
Интерфейс Zigbee
Контроллер для передачи показаний: нет (встроенный модуль)
Частые вопросы
Какой контроллер нужен для НЕВА МТ 113?
Зависит от модификации. Для исполнения E4 (RS-485) подойдёт УС-RS485, для оптопорта — УС-OptoPort, для MB (M-Bus) — УС-MBus, для импульсного выхода — Ватериус. Оптопорт есть у всех модификаций.
Как узнать адрес счётчика для настройки УС?
Адрес НЕВА МТ 113 по протоколу МЭК 61107-2011 — серийный номер счётчика. Серийный номер указан на лицевой панели и в паспорте. В настройках контроллера УС-RS485 укажите полный серийный номер в поле «Адрес».
Совместим ли НЕВА МТ 113 с Home Assistant?
Да. Контроллер УС-RS485 (или УС-OptoPort) передаёт данные по Wi-Fi в MQTT. Home Assistant подхватывает показания автоматически через интеграцию.
