НЕВА МТ 114 — однофазный многотарифный счётчик электроэнергии производства ООО «ТАЙПИТ-ИП» (Санкт-Петербург). Предназначен для учёта активной и реактивной энергии в однофазных сетях 230 В. Номинальный ток 5(80) А, класс точности 1.0, до 4 тарифов, МПИ 16 лет.
Сайт: https://www.meters.taipit.ru/catalog/neva/odnofaznyie-schetchiki/mnogotarifnyie/1325/
| Модиф. | Описание | Контроллер |
|---|---|---|
| E4 | Оптопорт | УС-OptoPort |
| * | Оптопорт | УС-OptoPort |
| RF2 | ZigBee 2.4 ГГц (АСКУЭ) | — |
| GSM | GSM | — |
| WF | WIFI | — |
| * | Импульсный выход | Ватериус |
Основные характеристики
| Тип | Однофазный многотарифный |
| Напряжение | 230 В, 50 Гц |
| Ток | 5(80) А |
| Класс точности | 1.0 |
| Тарифы | до 4 тарифов |
| Интерфейсы | RS-485, оптопорт, ZigBee 2.4 ГГц (АСКУЭ), импульсный выход |
| Межповерочный интервал | 16 лет |
| Производитель | ООО «ТАЙПИТ-ИП», Санкт-Петербург |
Подключение к сети
Счётчик подключается по стандартной однофазной схеме (4 клеммы):
- Клемма 1 — фаза (вход от автомата)
- Клемма 2 — фаза (выход на нагрузку)
- Клемма 3 — ноль (вход)
- Клемма 4 — ноль (выход на нагрузку)
Схема подключения нанесена на внутреннюю сторону клеммной крышки.
Как снять показания
На кожухе НЕВА МТ 114 расположена одна кнопка для просмотра показаний (вторая кнопка под крышкой клеммной колодки пломбируется и нужна только для разрешения записи параметров — при снятии показаний её не используют).
По умолчанию счётчик циклически сам перелистывает кадры на ЖКИ — суммарная энергия, тарифы Т1–Т4 (если задействованы), напряжение, ток, дата и время. Короткое нажатие кнопки переключает в ручной режим и листает кадр; длительное (2–3 с) — переходит между группами параметров.
Активный тариф обозначен сегментом ЖКИ. Для передачи в управляющую компанию запишите целые кВт·ч (цифры до запятой) по каждому действующему тарифу.
Автоматический сбор показаний
Вместо ручного снятия показаний подключите контроллер Универсальный считыватель — он автоматически считывает данные со счётчика и передаёт по Wi-Fi в Home Assistant, MQTT-брокер или управляющую компанию.
Подходящие контроллеры для НЕВА МТ 114:
- УС-OptoPort — для модификаций с оптическим портом (E4, базовая). Бесконтактное подключение через магнитную головку
- УС-RS485 — для модификаций с интерфейсом RS-485. Считывает тарифы, напряжение, ток, мощность
- Ватериус — для модификаций с импульсным выходом. Считает импульсы, подходит также для счётчиков воды
Данные доступны в реальном времени через веб-интерфейс контроллера. Интеграция с Home Assistant и SprutHub — автоматическая.
Также поддерживаются: НЕВА МТ 113, НЕВА МТ 115, НЕВА МТ 124, НЕВА МТ 314.
Купить контроллер: УС-OptoPort| УС-RS485

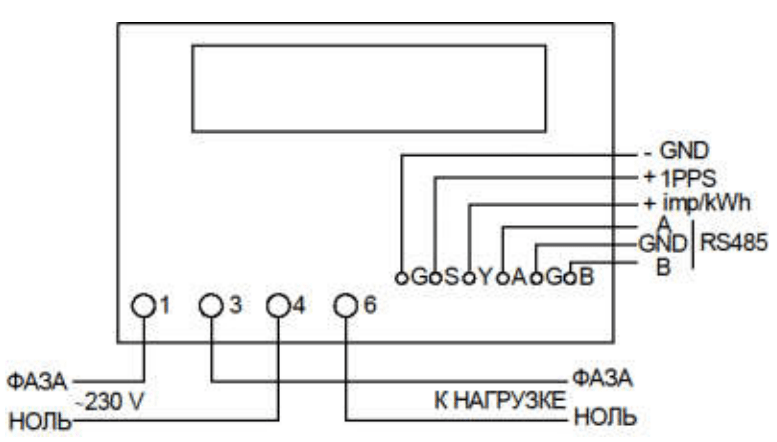

Интерфейс RS-485
Контроллер для передачи показаний: УС-RS485
Протокол: МЭК 61107-2011 — ❓ Не проверен
Скорость: по умолчанию: 9600
Адрес: Серийный номер счетчика
Выход A — A
Выход B — B
Интерфейс ОптоПорт
Контроллер для передачи показаний: УС-OptoPort
Протокол: МЭК 61107-2011 — ❓ Не проверен
Скорость: по умолчанию: 9600
Адрес: Серийный номер счетчика
Расположение: на лицевой панели
Интерфейс Импульсный выход
Контроллер для передачи показаний: Ватериус
Вес импульса: 1/kWh
Выход «+imp/kWh» — «+»
Выход «GND» — «-«
Частые вопросы
Какой контроллер нужен для НЕВА МТ 114?
Зависит от модификации: для оптопорта (E4, базовая) — УС-OptoPort, для RS-485 — УС-RS485, для импульсного выхода — Ватериус. Модификация RF2 (ZigBee) работает только в составе АСКУЭ «НЕВА», наш контроллер для неё не требуется. Модификация указана в маркировке на корпусе счётчика.
Как узнать адрес счётчика для настройки УС?
Адрес НЕВА МТ 114 — серийный номер счётчика, указанный на лицевой панели. Введите его в настройках контроллера УС.
Совместим ли НЕВА МТ 114 с Home Assistant?
Да. Контроллер УС-OptoPort(или УС-RS485) передаёт данные по Wi-Fi в MQTT. Home Assistant подхватывает показания автоматически через интеграцию.
Можно ли подключить НЕВА МТ 114 по ZigBee к Home Assistant?
Нет. Модификация RF2 использует стандартный ZigBee 2.4 ГГц (IEEE 802.15.4), но прикладной протокол — МЭК 61107, а не ZigBee Smart Energy. ZigBee-канал работает только с фирменными УСПД в составе АСКУЭ «НЕВА» производства ТАЙПИТ. Подключить к zigbee2mqtt или ZHA невозможно. Для автоматического сбора показаний используйте УС-RS485 или УС-OptoPort по проводному интерфейсу.
