МЗЭП АГАТ2 — однофазный многотарифный счётчик электроэнергии производства МЗЭП. Предназначен для учёта активной электроэнергии в однофазных сетях 230 В. Номинальный ток 5(60) А, класс точности 1.0, до 4 тарифов, МПИ 16 лет. Выпускается в модификациях с RS-232, RS-485 и оптопортом.

Счётчик МЗЭП АГАТ2

Сайт: www.mzep.ru

Документы:

Модификации / Контроллер:

МодификацииИнтерфейсы
АГАТ 2-12RS-232
АГАТ 2-23RS-232
АГАТ 2-23MRS-232, Оптопорт
АГАТ 2-27RS-485, Оптопорт
АГАТ 2-32RS-232
АГАТ 2-35RS-485
АГАТ 2-42RS-232
АГАТ 2-45RS-485

Параметры: Тариф, Напряжение, Ток, Мощность, Частота, CosF

Исполнения

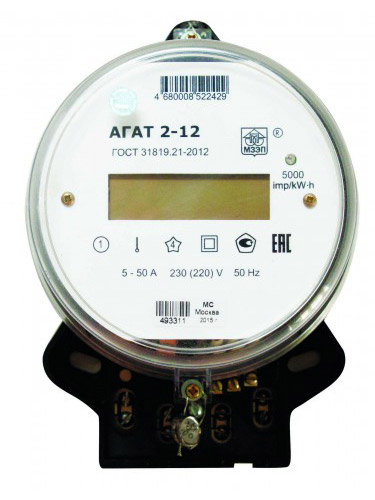

Счётчик МЗЭП АГАТ 2-12
АГАТ 2-12

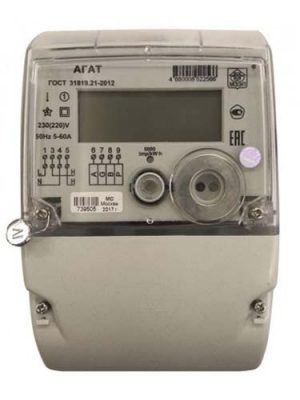

Счётчик МЗЭП АГАТ 2-23
АГАТ 2-23

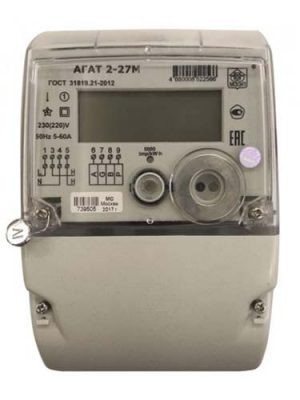

Счётчик МЗЭП АГАТ 2-27
АГАТ 2-27

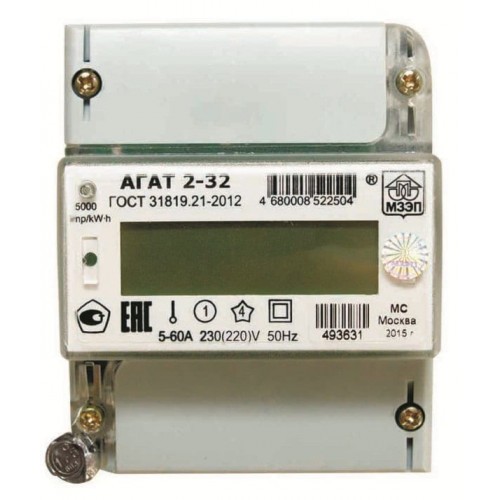

Счётчик МЗЭП АГАТ2
АГФТ 2-32

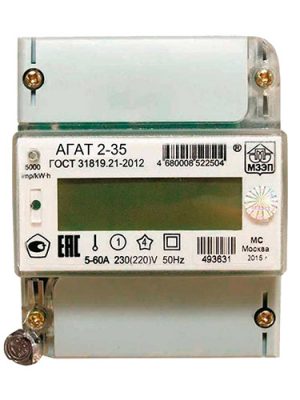

Счётчик МЗЭП АГАТ 2-35
АГАТ 2-35

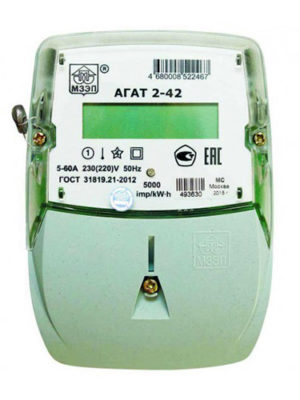

Счётчик МЗЭП АГАТ 2-42
АГАТ 2-42

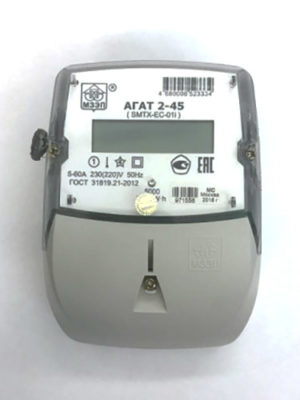

Счётчик МЗЭП АГАТ 2-45
АГАТ 2-45

Основные характеристики

ТипОднофазный многотарифный
Напряжение230 В, 50 Гц
Ток5(60) А
Класс точности1.0
Тарифыдо 4 тарифов
ИнтерфейсыRS-232, RS-485, оптопорт (зависит от модификации)
ПротоколСОЭ-55
Межповерочный интервал16 лет
ПроизводительМЗЭП

Подключение к сети

Счётчик подключается по стандартной однофазной схеме (4 клеммы):

  • Клемма 1 — фаза (вход от автомата)
  • Клемма 2 — фаза (выход на нагрузку)
  • Клемма 3 — ноль (вход)
  • Клемма 4 — ноль (выход на нагрузку)

Как снять показания

Показания отображаются на ЖКИ-экране. Для многотарифного режима:

  1. Нажмите кнопку «Ввод» — на экране появится значение Т1 (дневной тариф)
  2. Нажмите ещё раз — Т2 (ночной тариф)
  3. Запишите показания до запятой по каждому тарифу

Для передачи в управляющую компанию нужны только целые кВт·ч (цифры до запятой).

Автоматический сбор показаний

Вместо ручного снятия показаний подключите контроллер Универсальный считыватель — он автоматически считывает данные со счётчика и передаёт по Wi-Fi в Home Assistant, MQTT-брокер или управляющую компанию.

Подходящие контроллеры для МЗЭП АГАТ2:

  • УС-RS232 — для модификаций АГАТ 2-12, 2-23, 2-23M, 2-32, 2-42 с интерфейсом RS-232
  • УС-RS485 — для модификаций АГАТ 2-27, 2-35, 2-45 с интерфейсом RS-485. Подключение: A 485 — A, B 485 — B
  • УС-OptoPort — для модификаций АГАТ 2-23M, 2-27 с оптическим портом

Данные доступны в реальном времени через веб-интерфейс контроллера. Интеграция с Home Assistant и SprutHub — автоматическая.

Купить контроллер: УС-RS485 | УС-OptoPort

Интерфейс RS-232

Контроллер УС-RS485 для считывания показаний

Контроллер для передачи показаний: УС-RS232
Протокол: СОЭ-55 — ❗ Не проверен
Скорость: 9600
Адрес: 1-FFFF (пустая строка, авто определение если счетчик один на линии)

Схема подключения RS-232 счётчика МЗЭП АГАТ2

R — RX
G (Общий) — GND
T — TX

Интерфейс RS-485

Контроллер УС-RS485 для считывания показаний

Контроллер для передачи показаний: УС-RS485
Протокол: СОЭ-55 — ❗ Не проверен
Скорость: 9600
Адрес: 1-FFFF (пустая строка, авто определение если счетчик один на линии)

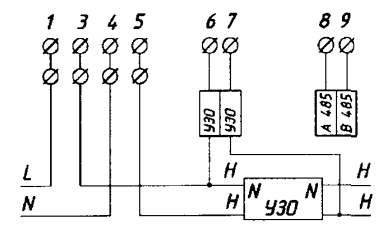

Схема подключения RS-485 счётчика МЗЭП АГАТ2

A 485 — A
B 485 — B

Интерфейс ОптоПорт

Контроллер УС-OptoPort для считывания показаний

Контроллер для передачи показаний: УС-OptoPort
Протокол: СОЭ-55 — ❗ Не проверен
Скорость: 9600
Адрес: 1-65535 (пустая строка, авто определение если счетчик один на линии)

Частые вопросы

Какой контроллер нужен для МЗЭП АГАТ2?

Зависит от модификации. АГАТ 2-27, 2-35, 2-45 имеют RS-485 — подходит УС-RS485. АГАТ 2-12, 2-23, 2-32, 2-42 имеют RS-232 — подходит УС-RS232. АГАТ 2-23M и 2-27 имеют оптопорт — подходит УС-OptoPort.

Как узнать адрес счётчика для настройки УС?

Адрес задаётся в диапазоне 1-FFFF. Если счётчик один на линии, можно оставить поле адреса пустым — контроллер определит его автоматически.

Совместим ли МЗЭП АГАТ2 с Home Assistant?

Да. Контроллер УС-RS485 (или УС-RS232, УС-OptoPort) передаёт данные по Wi-Fi в MQTT. Home Assistant подхватывает показания автоматически через интеграцию.
