Меркурий 350

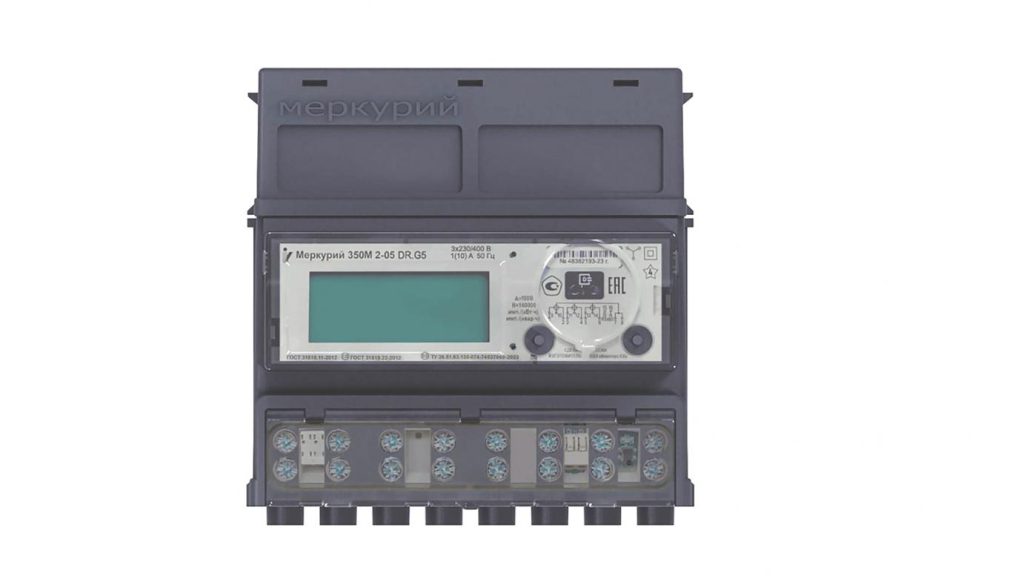

Меркурий 350 — трёхфазный многотарифный счётчик электроэнергии производства Инкотекс (Москва). Предназначен для учёта активной и реактивной энергии в сетях 3×230/400 В. Выпускается в исполнениях прямого включения 5(100) А и трансформаторного включения 1(2) А. Класс точности 0.2S–1.0, до 4 тарифов, МПИ 16 лет.

Основные характеристики

Тип	Трёхфазный многотарифный
Напряжение	3×230/400 В или 3×57,7/100 В, 50 Гц
Ток	5(100) А (прямое) / 1(2) А, 5(10) А (через ТТ)
Класс точности	0.2S/0.5 или 0.5S/1.0 (зависит от модификации)
Тарифы	до 4 тарифов
Интерфейсы	RS-485, оптопорт, PLC, LoRaWAN, ZigBee (АСКУЭ)
Межповерочный интервал	16 лет
Вес	не более 0,84 кг
Производитель	Инкотекс, Москва
Сертификация	🇧🇾 ГРСИ РБ (серт. 17914), 🇰🇿 ГСИ РК (серт. 02142)

Подключение к сети

Меркурий 350 выпускается в исполнениях прямого включения (3×230/400 В, до 100 А) и трансформаторного включения (3×57,7/100 В, через ТТ). Схема подключения к сети зависит от исполнения и нанесена на внутреннюю сторону клеммной крышки.

Для трёхфазного прямого включения используется стандартная схема: фазы L1, L2, L3 и нейтраль N подключаются через входные и выходные клеммы счётчика.

Как снять показания

Счётчик электроэнергии Меркурий 350 отображает текущие значения на жидкокристаллическом индикаторе (ЖКИ). Для снятия показаний пользователю не требуется специальных инструментов или программного обеспечения — достаточно внимательно посмотреть на экран прибора.

Прибор автоматически переключает отображаемую информацию по заданному циклу. На экране последовательно появляются данные по общему потреблению, а затем — показания по каждому из тарифов (Т1, Т2, Т3, Т4). Активный тариф обозначен соответствующим сегментом ЖКИ. Если вы хотите увидеть конкретное значение, можно использовать кнопки навигации для ручного переключения кадров.

• Общее потребление (Σ) — суммарное значение, используемое при одноставочном тарифе.
• Тарифы (Т1, Т2, Т3, Т4) — значения по зонам суток. Записывайте только целую часть числа (цифры до запятой), дробную часть игнорируйте.

Полученные данные необходимо передать в управляющую компанию в установленные сроки для корректного начисления платы за электроэнергию.

Автоматический сбор показаний

Вместо ручного снятия показаний подключите контроллер Универсальный считыватель — он автоматически считывает данные со счётчика и передаёт по Wi-Fi в Home Assistant, MQTT-брокер или управляющую компанию.

Подходящие контроллеры для Меркурий 350:

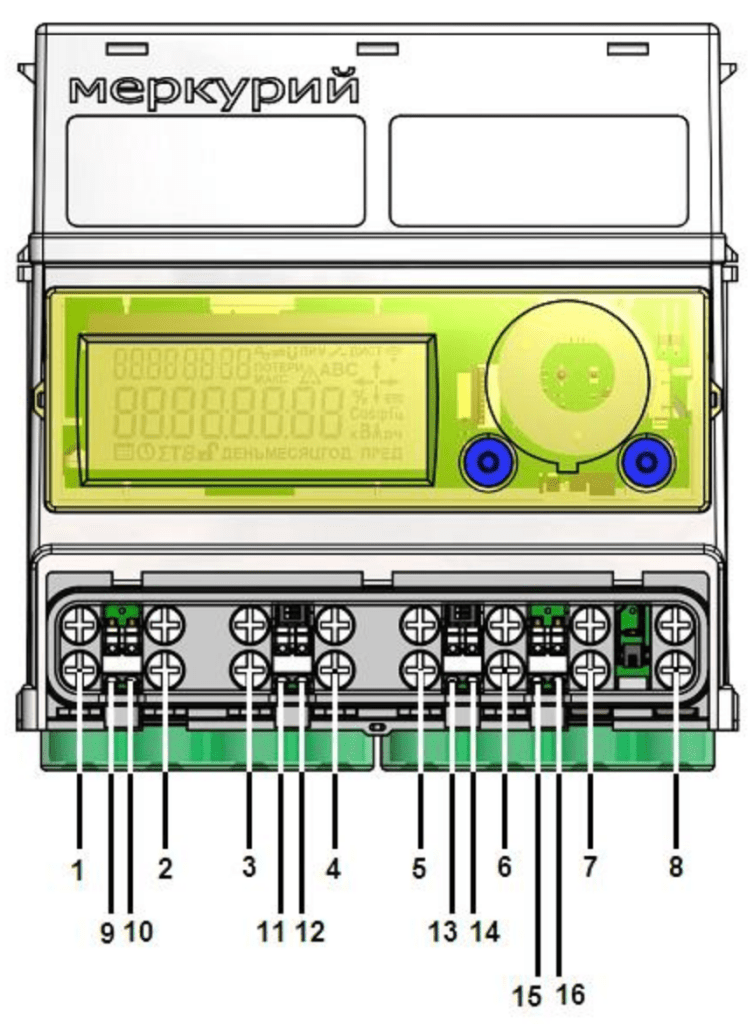

• УС-RS485 — для модификаций с интерфейсом RS-485 (R). Подключение по клеммам 16-A, 15-B
• УС-OptoPort — для всех модификаций с оптическим портом. Бесконтактное подключение через магнитную головку
• УС-Lora — для модификаций с модулем LoRaWAN (F04, F07)

Данные доступны в реальном времени через веб-интерфейс контроллера. Интеграция с Home Assistant и SprutHub — автоматическая. Также поддерживаются: Меркурий 234 ART, Меркурий 236 ART, Меркурий 238 ART, Меркурий 230 ART.

Купить контроллер: УС-RS485 | УС-OptoPort

Интерфейс RS-485

Интерфейс ОптоПорт

Частые вопросы

Где находится кнопка «Ввод» на Меркурий 350?

Кнопки «Ввод» у Меркурий 350 нет. На лицевой панели — две навигационные кнопки. Кратко правую — следующий кадр в группе, кратко левую — предыдущий. Длительное (>3 с) — переход в следующую/предыдущую группу. Длительное нажатие обеих кнопок одновременно (>3 с) — переключает реле управления нагрузкой. Если кнопок не касаться, счётчик сам прокручивает кадры в авто-цикле.

Какой контроллер нужен для Меркурий 350?

Зависит от модификации. Для R (RS-485) — УС-RS485. Для оптопорта — УС-OptoPort. Для модификаций с модулем LoRaWAN (F04, F07) — УС-Lora.

Как узнать адрес счётчика для настройки УС?

Сетевым адресом по умолчанию являются три последние цифры заводского номера. Если три последние цифры образуют число более 240 — используются две последние цифры. Если нули — адрес «1». Универсальный адрес «0» (пустое поле) работает при подключении одного счётчика.

Совместим ли Меркурий 350 с Home Assistant?

Да. Контроллер УС-RS485 (или УС-OptoPort) передаёт данные по Wi-Fi в MQTT. Home Assistant подхватывает показания автоматически через интеграцию.

В маркировке Меркурий 350 указан ZigBee — можно подключить к zigbee2mqtt?

Нет. Модификация F03 использует ZigBee-радиоканал, но прикладной протокол — проприетарный. ZigBee-модуль работает только в составе АСКУЭ «Комета» с фирменными шлюзами-концентраторами Инкотекс. Подключить к zigbee2mqtt, ZHA или любому стандартному ZigBee-координатору невозможно. Для автоматического сбора показаний используйте УС-RS485 или УС-OptoPort по проводному интерфейсу.
