Объект
Частный жилой дом, Московская область. Наружный пластиковый шкаф IP54, смонтированный на стене дома. Ввод трёхфазный, с автоматическим резервированием питания через перекидной выключатель «Сеть/Генератор».
Задача
- Считывать показания трёхфазного счётчика Меркурий 234 по RS-485.
- Передавать данные в локальную сеть и облако без зависимости от сторонних сервисов с подпиской.
- Уместить контроллер, защиту и АВР в одном уличном шкафу.
- Обеспечить корректную работу учёта при переключении на резервный генератор.
Решение
В уличный шкаф на DIN-рейку установлен контроллер УС-RS485. Счётчик Меркурий 234 ARTM2X-02 DPB(R).R подключён к контроллеру по RS-485 (двухпроводная линия A/B).
В контроллере поддерживаются два протокола обмена с Меркурий 234 — СПОДЭС и Меркурий V1. Оба протокола протестированы на установке. Передача показаний — по Wi-Fi, далее MQTT в локальный Home Assistant и опционально в Ватериус.Облако.
При переключении на резервный генератор контроллер продолжает работу — питание УС идёт через ту же линию, что и счётчик.

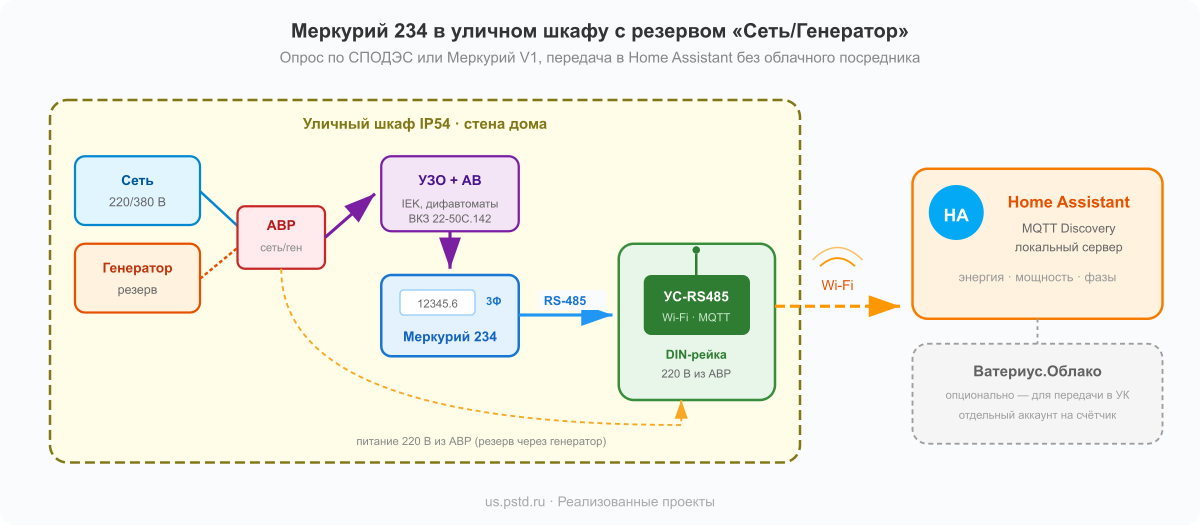

Архитектура связи
Использованное оборудование
| Позиция | Кол-во | Назначение |
|---|---|---|
| УС-RS485 | 1 | Контроллер опроса по RS-485 |
| Меркурий 234 | 1 | Трёхфазный счётчик электроэнергии |
| Перекидной выключатель Сеть/Генератор | 1 | Ручное АВР |
| Автоматы IEK ВА 66-29, УЗО, дифавтоматы | компл. | Защита групп и ввода |
| Шкаф уличный IP54 | 1 | Наружный монтаж |
| Розетка с заземлением | 1 | Подключение генератора |
Результат
- Учёт работает по двум протоколам — СПОДЭС и Меркурий V1, можно выбрать оптимальный для задачи.
- Полная локальная интеграция — данные сразу попадают в Home Assistant без облачного посредника.
- Учёт сохраняется при переходе на генератор — переключение питания не разрывает опрос.
- Один шкаф вместо двух. Контроллер занимает один модуль на DIN-рейке вместе с защитой и АВР.
- Стабильная работа с сентября 2025 года.
Особенность работы по СПОДЭС
При первом обращении к счётчику по СПОДЭС опрос занимает заметно больше времени — протокол читает множители, единицы измерения и метаданные. В установившемся режиме читаются только текущие параметры. Для домашних задач, где данные снимаются раз в сутки или в минуту, это незаметно. Для скоростного телеметрирования предпочтительнее протокол Меркурий V1.
Где применим этот сценарий
- Частный дом или дача с трёхфазным вводом и резервным генератором.
- Объекты, где счётчик уже установлен в уличном шкафу — без переделки щита.
- Дома с интеграцией Home Assistant или SprutHub, где нужны актуальные показания на дашборде.
- Установки, требующие СПОДЭС-совместимости для будущего перехода на интеллектуальный учёт.
