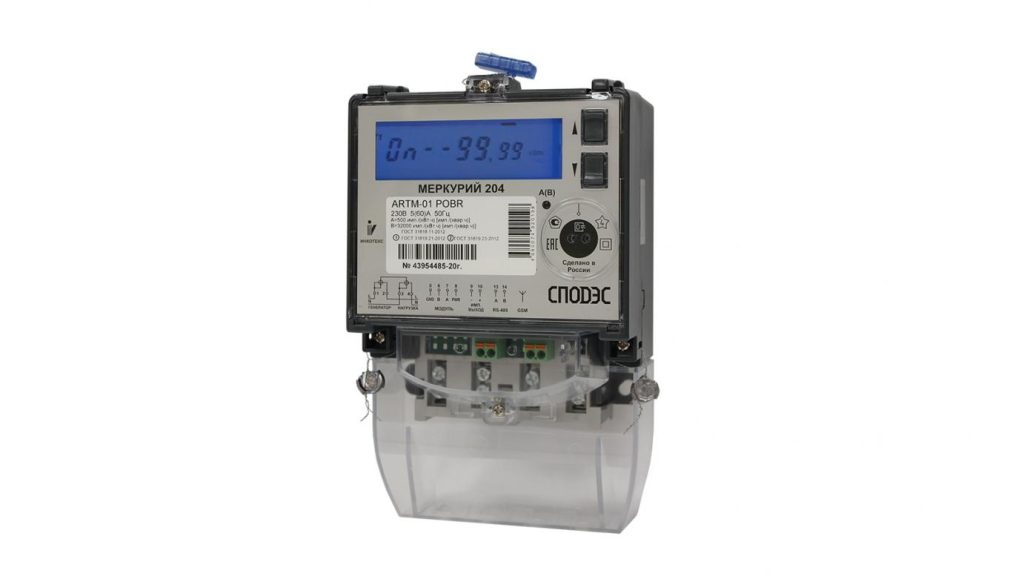

Меркурий 204 ARTM — однофазный многотарифный счётчик электроэнергии производства ООО «Инкотекс» (Москва). Предназначен для учёта активной и реактивной энергии в сетях 230 В. До 4 тарифов, класс точности 1.0, номинальный ток 5(80)–10(100) А, МПИ 16 лет.
Сайт: incotexcom.ru/204artm
Параметры: Тарифы, Вольт, Ток, Мощность, Частота, CosF
Модификации:
Модемы (опциональные):
Протокол:
| Модиф. | Протокол |
|---|---|
| D | СПОДЭС |
| Без D | #MercuryV1 |
Счётчик Меркурий 204 сертифицирован и используется в 🇧🇾 Беларуси (ГРСИ РБ) и 🇰🇿 Казахстане (ГСИ РК, серт. 02338). Доставка контроллеров УС — СДЭК.
Как снять показания
На лицевой панели Меркурий 204 ARTM — две кнопки: левая и правая. Управление одинаково для всех счётчиков серии 204/208/234/238 (общее РЭ 26.51.63.130-061-89558048-2018):
- Длительное нажатие левой кнопки (более 1 с) — выбор группы основных параметров: «DAY» суточная энергия → «MONTH» месячная → «YEAR» годовая → «TOTAL» нарастающий итог → «RESET» с момента сброса → «PREV» предыдущий период.
- Короткое нажатие левой кнопки — выбор тарифа в текущей группе: Σ → Т1 → Т2 → Т3 → Т4.
- Длительное нажатие правой кнопки (более 1 с) — выбор группы дополнительных параметров: «В» напряжение → «А» ток → «kW» мощность → «cos φ».
- Короткое нажатие правой кнопки — выбор фазы или параметра в группе.
В автоматическом режиме счётчик циклически перебирает заданные параметры (по умолчанию — тарифы Σ → Т1 → … → Т4 нарастающим итогом). Активный тариф (Т1–Т4) обозначен сегментом ЖКИ, единицы — кВт·ч с дискретностью 0,01. Для управляющей компании запишите целые кВт·ч (цифры до запятой) по каждому тарифу.
Автоматический сбор показаний
Вместо ручного снятия показаний подключите контроллер Универсальный считыватель — он автоматически считывает данные со счётчика и передаёт по Wi-Fi в Home Assistant, MQTT-брокер или управляющую компанию.
- УС-RS485 — для модификации R (RS-485). Клеммы 13-A, 14-B
- УС-OptoPort — для всех модификаций (оптопорт есть в стандарте, буква J — выделенный). Бесконтактно через магнитную головку
- Ватериус — импульсный выход, клеммы 10(+), 9(−)
- УС-Lora — для модификаций с модулем F04 (Лартех) или F07 (Вега)
Купить контроллер: УС-RS485 | УС-OptoPort. Также поддерживаются: Меркурий 208 ART, Меркурий 234 ART, Меркурий 238 ART.
Интерфейс RS-485
Протокол СПОДЭС
Скорость: 9600
Адрес: Алгоритм вычисления по серийному номеру, смотрите в «Руководстве по эксплуатации»
Пароль (чтение): 111111
Протокол MercuryV1
Скорость: 9600
Адрес: три последние цифры заводского номера (или две последние, если три последние > 240; если нули — адрес «1»)
Пароль: 010101010101
Выход 13 — A
Выход 14 — B
Интерфейс ОптоПорт
Контроллер: УС-OptoPort
Протокол: СПОДЭС / MercuryV1 — ⏳ Не проверен
Скорость: 9600
Расположение: на лицевой панели
Интерфейс Импульсный выход
Контроллер: Ватериус
Подключение: клеммы 10(+), 9(−)
Частые вопросы
Где находится кнопка «Ввод» на Меркурий 204 ARTM?
Кнопки «Ввод» у Меркурий 204 ARTM нет. На лицевой панели — две кнопки (левая и правая). Длительное (>1 с) нажатие переключает группы (DAY/MONTH/YEAR/TOTAL и т.д.), короткое — параметр в группе (тариф или фазу). Третьей кнопки нет.
Совместим ли Меркурий 204 ARTM с Home Assistant?
Да. Контроллер УС-RS485 или УС-OptoPort передаёт данные по Wi-Fi в MQTT. Home Assistant подхватывает показания автоматически через интеграцию.
