Матрица NP73E — трёхфазный многотарифный счётчик электроэнергии прямого включения. Предназначен для измерения и учёта активной и реактивной энергии в сетях 3×230/400 В. Номинальный ток 5(80) А, класс точности 1.0
Сайт: http://matritca.ru/produktsiya/oborudovanie/trekhfaznye-schetchiki/np73e-2-12-1-i-2rs-t-y-2-29-1
Модификации / Контроллер:
| Модиф. | Описание | Контроллер |
|---|---|---|
| RS-485 | RS-485 | УС-RS485 |
| Оптопорт | Оптопорт | УС-OptoPort |
| PLC | PLC | — |
| GPRS | GPRS | — |
| WM-Bus | WM-Bus | — |
Параметры: Тарифы, Вольты, Токи, Мощности, Частота, CosF
Основные характеристики
| Тип | Трёхфазный многотарифный |
| Напряжение | 3×230/400 В, 50 Гц |
| Ток | 5(80) А |
| Класс точности | 1.0/1.0 (активная/реактивная) |
| Тарифы | до 4 тарифов |
| Интерфейсы | RS-485, оптопорт, PLC, GPRS, WM-Bus |
| Протокол | СПОДЭС |
| Производитель | Матрица |
Подключение к сети
Счётчик подключается по стандартной трёхфазной схеме прямого включения (8 клемм):
- Клеммы 1, 2 — фаза L1 (вход / выход)
- Клеммы 3, 4 — фаза L2 (вход / выход)
- Клеммы 5, 6 — фаза L3 (вход / выход)
- Клеммы 7, 8 — ноль N (вход / выход)
Схема подключения нанесена на внутреннюю сторону клеммной крышки.
Как снять показания
Показания отображаются на ЖКИ-экране. Для многотарифного режима:
- Нажмите кнопку «Ввод» — на экране появится значение Т1 (дневной тариф)
- Нажмите ещё раз — Т2 (ночной тариф)
- Ещё раз — Т3 (полупиковая зона, если настроена)
- Запишите показания до запятой по каждому тарифу
В автоматическом режиме показания переключаются каждые 10 секунд. Для передачи в управляющую компанию нужны только целые кВт·ч (цифры до запятой).
Автоматический сбор показаний
Вместо ручного снятия показаний подключите контроллер Универсальный считыватель — он автоматически считывает данные со счётчика и передаёт по Wi-Fi в Home Assistant, MQTT-брокер или управляющую компанию.
Подходящие контроллеры для Матрица NP73E:
- УС-RS485 — для модификаций с интерфейсом RS-485. Подключение по клеммам A-A, B-B. Считывает тарифы, напряжение, ток, мощность
- УС-OptoPort — для модификаций с оптическим портом. Бесконтактное подключение через магнитную головку
Данные доступны в реальном времени через веб-интерфейс контроллера. Интеграция с Home Assistant и SprutHub — автоматическая.
Также поддерживаются: Матрица AD13A, Матрица AD11B.
Купить контроллер: УС-RS485 | УС-OptoPort

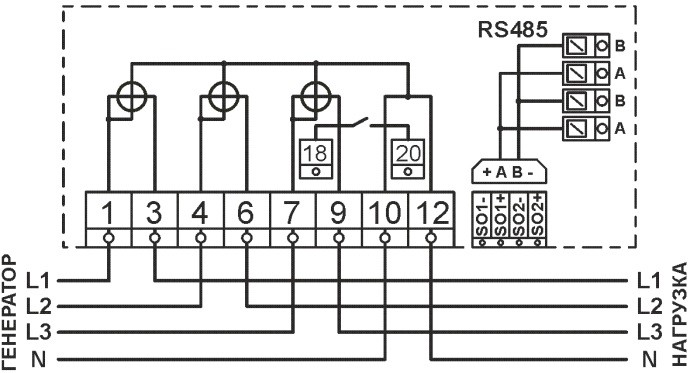

Интерфейс RS-485
Выход A-A
Выход B-B
Интерфейс ОптоПорт
Контроллер для передачи показаний: УС-OptoPort
Протокол:
- ❓ СПОДЭС — Не проверен
Частые вопросы
Какой контроллер нужен для Матрица NP73E?
Зависит от модификации: для исполнений с RS-485 подойдёт УС-RS485, для модификаций с оптическим портом — УС-OptoPort.
Как узнать адрес счётчика для настройки УС?
Адрес Матрица NP73E по протоколу СПОДЭС настраивается через программу конфигурирования. Попробуйте автоопределение в веб-интерфейсе контроллера УС-RS485.
Совместим ли Матрица NP73E с Home Assistant?
Да. Контроллер УС-RS485 (или УС-OptoPort) передаёт данные по Wi-Fi в MQTT. Home Assistant подхватывает показания автоматически через интеграцию.
