Ленэнерго ЛЕ-2 — однофазный многотарифный счётчик электроэнергии производства АО «Ленэлектро» (Санкт-Петербург). Предназначен для учёта активной и реактивной энергии в однофазных сетях 230 В. Поддерживает до 4 тарифов, класс точности 1, базовый ток 5(60) А. Для автоматического снятия показаний счётчик подключается к контроллеру УС-RS485, УС-OptoPort или Ватериус — в зависимости от модификации.
Контроль и передача показаний счётчиков в вашу управляющую компанию автоматически
Исполнение
Основные характеристики
| Тип | Однофазный многотарифный |
| Напряжение | 230 В, 50 Гц (рабочий диапазон 170–265 В) |
| Ток | 5(60) А / 5(80) А / 5(100) А / 10(100) А |
| Класс точности | 1 или 2 |
| Тарифы | до 4 (модели 0–3) или до 8 (модели 4–7) |
| Интерфейсы | RS-485, оптопорт, RS-232, Импульсный выход |
| Межповерочный интервал | 16 лет |
| Температурный диапазон | −40…+70 °С |
| Срок службы | не менее 30 лет |
| Производитель | АО «Ленэлектро», Санкт-Петербург |
Подключение к сети

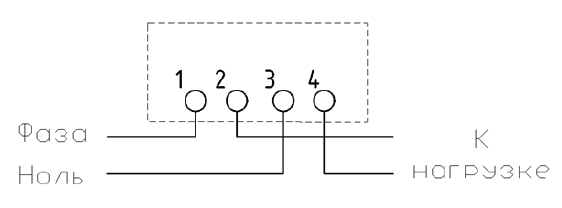

Счётчик подключается по стандартной однофазной схеме (4 клеммы):
- Клемма 1 — фаза (вход от автомата)
- Клемма 2 — фаза (выход на нагрузку)
- Клемма 3 — ноль (вход)
- Клемма 4 — ноль (выход на нагрузку)
Схема подключения нанесена на внутреннюю сторону клеммной крышки. Перед подключением убедитесь, что автоматический выключатель выключен.
Как снять показания
Показания отображаются на ЖКИ-экране. Для многотарифного режима:
- Нажмите кнопку «Ввод» — на экране появится значение Т1 (дневной тариф)
- Нажмите ещё раз — Т2 (ночной тариф)
- Ещё раз — Т3 (полупиковая зона, если настроена)
- Запишите показания до запятой по каждому тарифу
В автоматическом режиме показания по тарифам переключаются на экране каждые 10 секунд. Для передачи в управляющую компанию нужны только целые кВт·ч (цифры до запятой).
Автоматический сбор показаний
Вместо ручного снятия показаний подключите контроллер Универсальный считыватель — он автоматически считывает данные со счётчика и передаёт по Wi-Fi в Home Assistant, MQTT-брокер или управляющую компанию.
Подходящие контроллеры для Ленэнерго ЛЕ-2:
- УС-RS485 — для модификаций R4 с интерфейсом RS-485. Подключение по клеммам 24-A, 25-B. Считывает тарифы, напряжение, ток, мощность
- УС-OptoPort — для модификаций O с оптическим портом. Бесконтактное подключение через магнитную головку
- УС-RS232 — для модификаций R2 с интерфейсом RS-232
- Ватериус — для любых модификаций с импульсным выходом. Подключение по клеммам 20 «+», 23 «−». Считает импульсы
Данные доступны в реальном времени через веб-интерфейс контроллера. Интеграция с Home Assistant и SprutHub — автоматическая. Не нужно подходить к счётчику и записывать цифры вручную.
Также поддерживаются: Ленэнерго ЛЕ 221, Ленэнерго ЛЕ-3.
Купить контроллер: УС-RS485 | УС-OptoPort | УС-RSCAN
Интерфейс RS485
Контроллер для передачи показаний: УС-RS485
Протокол:
- СПОДЭС/DLMS — ❓Не проверен
- ЛЕ2 — ❓Не проверен
Настройки для протокола СПОДЭС/DLMS
Скорость: по умолчанию: 9600
Адрес: Серийный номер счётчика. (Если счетчик один на линии — пустая строка для авто определения)
Пароль: 11111111 (По умолчанию пустая строка)
Настройки для протокола ЛЕ2
Скорость: по умолчанию: 9600
Адрес: Серийный номер счетчика
Пароль: По умолчанию 11111111 (Пустое поле).

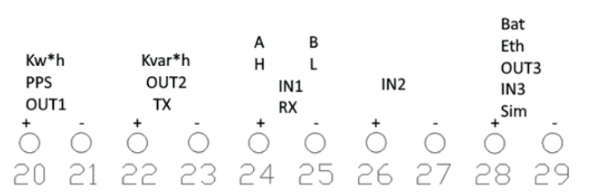

Выход 24-A
Выход 25-B
Интерфейс RS232
Контроллер для передачи показаний: УС-RS232
Протокол:
- СПОДЭС/DLMS — ❓Не проверен
- ЛЕ2 — ❓Не проверен
Настройки протоколов описаны выше
Интерфейс ОптоПорт
Контроллер для передачи показаний: УС-OptoPort
Протокол:
- СПОДЭС/DLMS — ❓Не проверен
- ЛЕ2 — ❓Не проверен
Скорость: по умолчанию: 9600
Адрес: Серийный номер счётчика
Пароль: 11111111 (По умолчанию пустая строка)
Расположение: на лицевой панели
Настройки протоколов описаны выше
Интерфейс Импульсный выход
Контроллер для передачи показаний: Ватериус
Выход 20 — «+»
Выход 23 — «-«
Частые вопросы
Какой контроллер нужен для Ленэнерго ЛЕ-2?
Зависит от модификации счётчика: для R4 (RS-485) — УС-RS485, для O (оптопорт) — УС-OptoPort, для R2 (RS-232) — УС-RS232. Если у вас модификация без цифрового интерфейса — используйте Ватериус через импульсный выход.
Как узнать адрес счётчика ЛЕ-2 для настройки УС?
Для протокола ЛЕ2 адресом служит серийный номер счётчика (указан на корпусе и в паспорте). Пароль по умолчанию — 11111111. Скорость — 9600 бод. Для протокола СПОДЭС/DLMS — см. руководство по эксплуатации.
Совместим ли Ленэнерго ЛЕ-2 с Home Assistant?
Да. Контроллер УС-RS485 (или УС-OptoPort) передаёт данные по Wi-Fi в MQTT. Home Assistant подхватывает показания автоматически через интеграцию.
Можно ли подключить Лэнэнерго ЛЕ-2 по ZigBee к Home Assistant?
Нет. Модификация RF3 использует стандартный ZigBee 2.4 ГГц, но прикладной протокол — СПОДЭС (DLMS/COSEM), а не ZigBee Smart Energy. ZigBee-канал работает только с фирменными УСПД в составе АСКУЭ. Подключить к zigbee2mqtt или ZHA невозможно. Для автоматического сбора показаний используйте УС-RS485 или УС-OptoPort по проводному интерфейсу.
