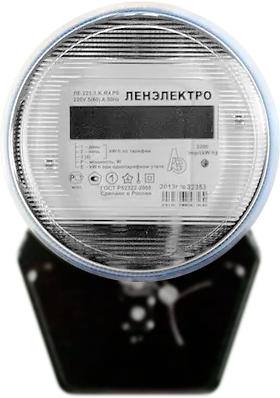

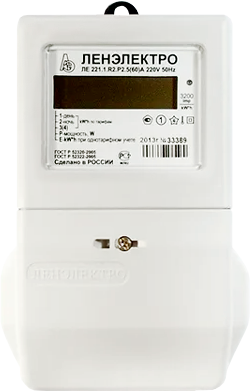

Ленэнерго ЛЕ 221 — однофазный многотарифный электросчётчик производства АО «Ленэлектро» (Санкт-Петербург) для учёта активной электроэнергии в сетях 220 В 50 Гц. Поддерживает до 4 тарифов в 8 зонах, класс точности 1.0, номинальный ток 5(60) А. Оснащён интерфейсами RS-485 и RS-232 для дистанционного считывания показаний. Для автоматической передачи данных в управляющую компанию подключается к контроллеру УС-RS485 или УС-RS232.
Контроль и передача показаний счётчиков в вашу управляющую компанию автоматически
Сайт: https://ленэлектро.рф/r4d05
Модификации/Контроллер
Параметры: Тарифы, Вольты, Токи, Мощности, Частота, CosF
Основные характеристики
| Тип | Однофазный многотарифный |
| Напряжение / частота | 220 В / 50 Гц |
| Номинальный (макс.) ток | 5(60) А |
| Класс точности | 1,0 |
| Тарифы / зоны | до 4 / 8 |
| Интерфейсы | RS-485, RS-232, импульсный выход |
| Температура эксплуатации | −30…+60 °C |
| Габариты (Ш×В×Г) | 110 × 78 × 65 мм |
| Масса | ≤ 0,65 кг |
| Межповерочный интервал | 16 лет |
| Срок службы | 30 лет |

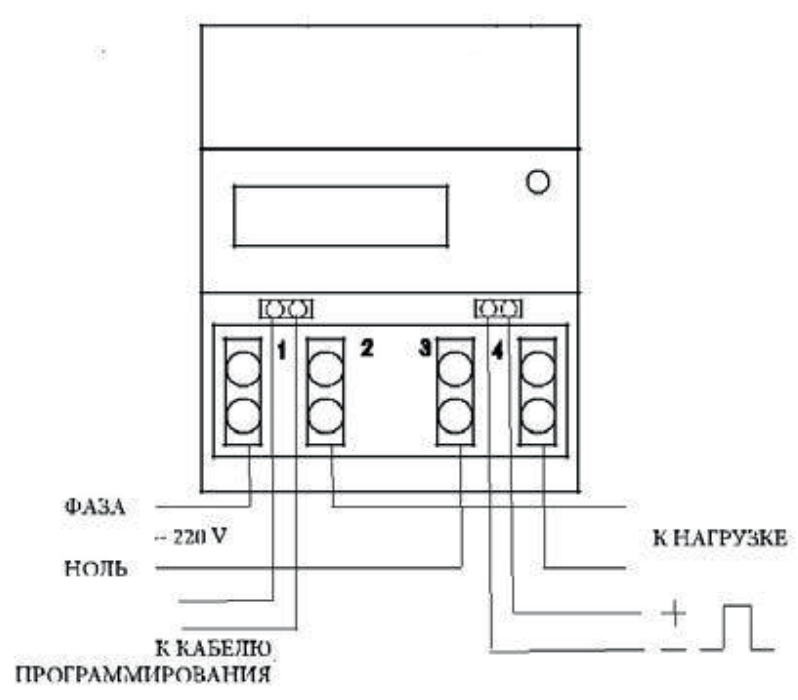

Подключение к сети
Счётчик подключается к однофазной сети 220 В через 4 клеммы на клеммной колодке:
| Клемма | Назначение |
|---|---|
| 1 | Фаза — вход |
| 2 | Фаза — выход (нагрузка) |
| 3 | Ноль — вход |
| 4 | Ноль — выход |
Провод сечением до 25 мм² зачищается на 27 мм. Фазный провод от автоматического выключателя подаётся на клемму 1, выход на нагрузку — с клеммы 2. Нулевой провод — на клемму 3, выход — с клеммы 4. Крышка клеммной колодки пломбируется.
Как снять показания

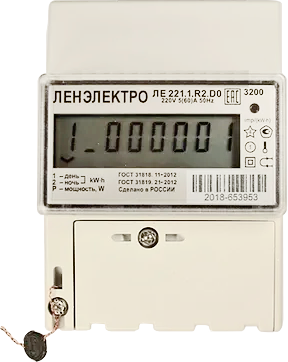

Показания Ленэнерго ЛЕ 221 отображаются на ЖКИ. Активный тариф Т1–Т4 (если задействованы) обозначен сегментом ЖКИ.
Запишите целые кВт·ч (цифры до запятой) по каждому действующему тарифу и передайте в управляющую компанию.

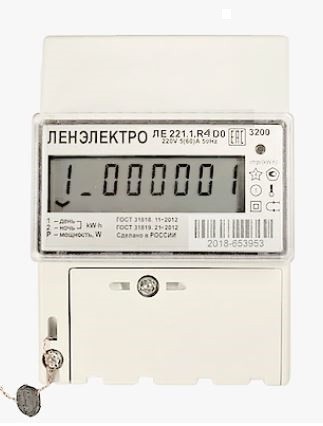

Модификации

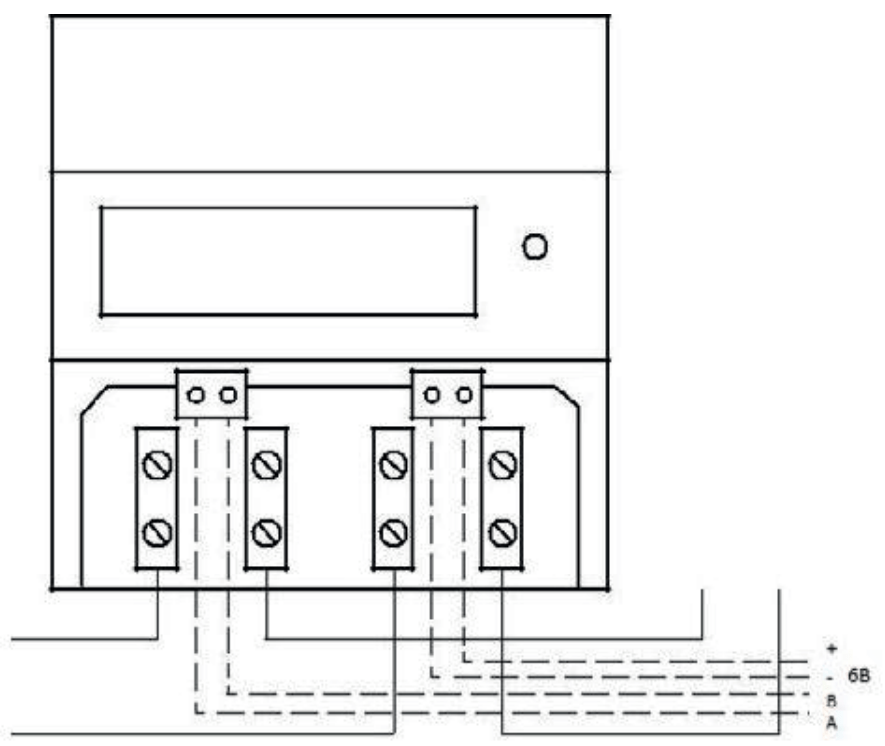

Интерфейс RS485
Выход A — A
Выход B — B
Интерфейс RS232
Выход Tx — Tx
Выход Rx — Rx
Выход GND — GND
Интерфейс Импульсный выход
Контроллер для передачи показаний: Ватериус
Выход «+» — «+»
Выход «-» — «-«
Автоматический сбор показаний
Для автоматической передачи показаний счётчика Ленэнерго ЛЕ 221 в управляющую компанию используйте контроллер УС-RS485 (модификация R4) или УС-RS232 (модификация R2). Контроллер подключается к счётчику, считывает показания и передаёт их по Wi-Fi на сервер управляющей компании. Жильцу больше не нужно снимать и передавать показания вручную.
Модификация с импульсным выходом (*) подключается к контроллеру Ватериус.
Похожие счётчики
- Ленэнерго ЛЕ-2 — однофазный, однотарифный
- Ленэнерго ЛЕ-3 — трёхфазный, многотарифный
Часто задаваемые вопросы
Сколько тарифов поддерживает ЛЕ 221?
Счётчик поддерживает до 4 тарифов в 8 временных зонах. Тарифное расписание программируется через интерфейс RS-232.
Как передать показания автоматически?
Подключите контроллер УС-RS485 к клеммам A и B интерфейса RS-485 (модификация R4). Контроллер передаст показания в управляющую компанию по Wi-Fi без участия жильца.
Какой межповерочный интервал у ЛЕ 221?
Межповерочный интервал составляет 16 лет. Срок службы счётчика — 30 лет.
