КАСКАД-12-МТ — однофазный многотарифный многофункциональный счётчик электроэнергии производства ОАО «КАСКАД» (г. Черкесск). Номинальный ток 5(60) А, напряжение 230 В, класс точности 1.0, до 4 тарифов, МПИ 16 лет.
Сайт: https://oaokaskad.ru/goods/kaskad-12-mt-d1/#ice_desc
Модификации / Контроллер:
| Модиф. | Описание | Контроллер |
|---|---|---|
| RS-485 | RS-485 | УС-RS485 |
| O | Оптопорт | УС-OptoPort |
Параметры: Тарифы, Вольт, Ток, Мощность
Модификации
Основные характеристики
| Тип | Однофазный многотарифный |
| Напряжение | 230 В, 50 Гц |
| Ток | 5(60) А |
| Класс точности | 1.0 |
| Тарифы | до 4 тарифов |
| Интерфейсы | RS-485, оптопорт |
| Протокол | Mirtech |
| Межповерочный интервал | 16 лет |
| Производитель | ОАО «КАСКАД», г. Черкесск |
Подключение к сети
Счётчик подключается по стандартной однофазной схеме (4 клеммы):
- Клемма 1 — фаза (вход от автомата)
- Клемма 2 — фаза (выход на нагрузку)
- Клемма 3 — ноль (вход)
- Клемма 4 — ноль (выход на нагрузку)

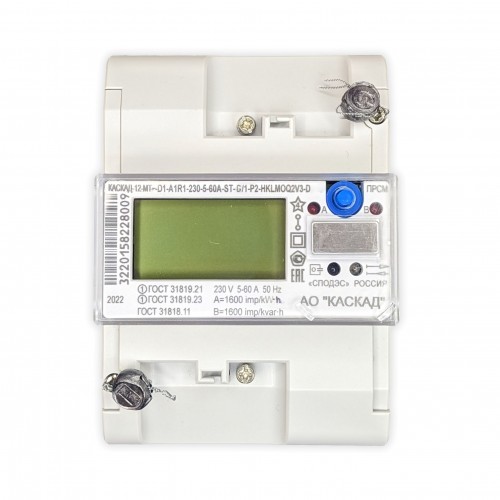

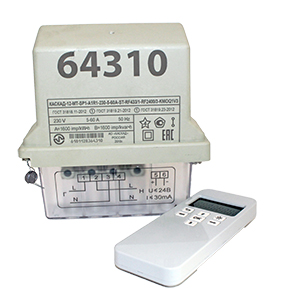

Расположение клемм может различаться в зависимости от исполнения корпуса (D1, W2, W3, SP1). Схема подключения нанесена на внутреннюю сторону клеммной крышки.
Как снять показания
Показания отображаются на ЖКИ-экране. Для многотарифного режима:
- Нажмите кнопку «Ввод» — на экране появится значение Т1 (дневной тариф)
- Нажмите ещё раз — Т2 (ночной тариф)
- Запишите показания до запятой по каждому тарифу
Для передачи в управляющую компанию нужны только целые кВт·ч (цифры до запятой).
Автоматический сбор показаний
Вместо ручного снятия показаний подключите контроллер Универсальный считыватель — он автоматически считывает данные со счётчика и передаёт по Wi-Fi в Home Assistant, MQTT-брокер или управляющую компанию.
Подходящие контроллеры для КАСКАД-12-МТ:
- УС-RS485 — для модификаций с интерфейсом RS-485. Клеммы зависят от исполнения: W2 — 20(A)/21(B), W3 — 11(A)/12(B)
- УС-OptoPort — для модификаций с оптическим портом. Бесконтактное подключение через магнитную головку
Также поддерживаются: КАСКАД-32-МТ, КАСКАД-11.
Купить контроллер: УС-RS485 | УС-OptoPort
Интерфейс RS-485

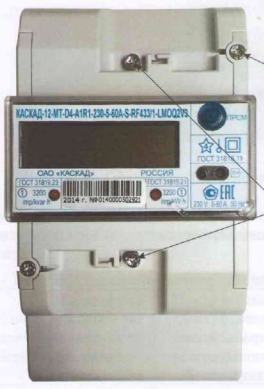

Исполнение W2
20 – “A”
21 – “B”

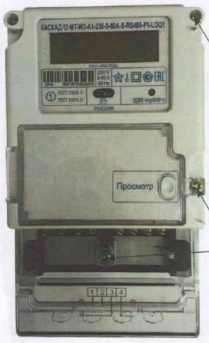

Исполнение W3
11 – “A”
12 – “B”
Интерфейс ОптоПорт
Контроллер для передачи показаний: УС-OptoPort
Протокол: Mirtech — ❓ Не проверен
Скорость: 9600
Адрес: Серийный номер счётчика
Пароль: 0 (пустое поле)
Расположение: на лицевой панели
Частые вопросы
Какой контроллер нужен для КАСКАД-12-МТ?
Зависит от модификации. Для моделей с RS-485 подходит УС-RS485. Клеммы различаются по исполнению: W2 — 20(A)/21(B), W3 — 11(A)/12(B). Для моделей с оптопортом — УС-OptoPort.
Как узнать адрес счётчика для настройки УС?
Адрес КАСКАД-12-МТ — серийный номер счётчика. Пароль по умолчанию — 0 (пустое поле в настройках УС).
Совместим ли КАСКАД-12-МТ с Home Assistant?
Да. Контроллер УС-RS485 (или УС-OptoPort) передаёт данные по Wi-Fi в MQTT. Home Assistant подхватывает показания автоматически через интеграцию.
