КАСКАД-32-МТ — трёхфазный многотарифный многофункциональный счётчик электроэнергии производства ОАО «КАСКАД» (г. Черкесск). Предназначен для учёта активной и реактивной энергии в трёхфазных сетях 3×230/400 В. Номинальный ток 5(60) А, класс точности 1.0, до 4 тарифов, МПИ 16 лет. Исполнение SP31 устанавливается на опору ЛЭП и комплектуется выносным дисплеем.
Сайт: oaokaskad.ru
Модификации / Контроллер:
| Модиф. | Описание | Контроллер |
|---|---|---|
| RS-485 | RS-485 | УС-RS485 |
| * | Оптопорт | УС-OptoPort |
| RF433 | RF433 | УС-Lora |
| RF2400 | RF2400 | — |
| G | GSM/GPRS | — |
Протокол:
Параметры: Тарифы, Вольт, Ток, Мощность
Модуль отображения:
| Исполнение | Модуль | Связь |
|---|---|---|
| SP31 | МИРТ-830 | RF433 |
Исполнения
Основные характеристики
| Тип | Трёхфазный многотарифный |
| Напряжение | 3×230/400 В, 50 Гц |
| Ток | 5(60) А / 5(100) А |
| Класс точности | 1.0 / 0.5S |
| Тарифы | до 4 тарифов |
| Интерфейсы | RS-485, оптопорт, RF433, RF2400, GSM/GPRS |
| Протокол | Mirtech, СПОДЭС |
| Выносной дисплей | МИРТ-830 (исполнение SP31) |
| Межповерочный интервал | 16 лет |
| Производитель | ОАО «КАСКАД», г. Черкесск |
Подключение к сети
Счётчик подключается к трёхфазной сети переменного тока.
Схема подключения нанесена на внутреннюю сторону клеммной крышки. Нумерация клемм различается в зависимости от исполнения корпуса (W31, W32, W33, D31, D33, D34, D35, SP31) и от способа включения (прямое или через трансформаторы тока) — сверяйтесь со схемой на крышке своего счётчика.
Как снять показания

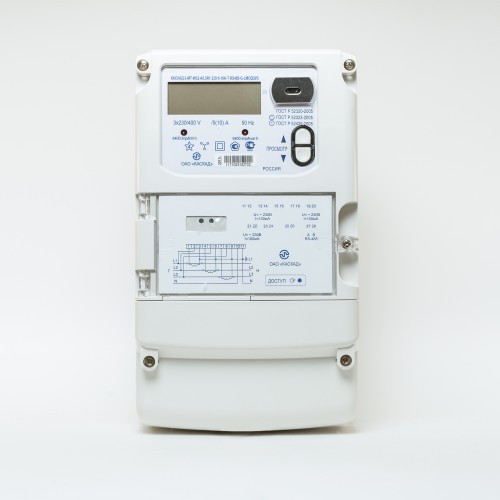

На лицевой панели КАСКАД-32-МТ — одна кнопка «Просмотр» справа от ЖКИ (на некоторых исполнениях — две). По умолчанию счётчик находится в автоматическом циклическом режиме: на ЖКИ сами сменяются кадры — суммарная энергия, тарифы Т1–Т4, мощность, ток, напряжение по фазам, дата и время.
Короткое нажатие «Просмотр» переключает в ручной режим — каждое следующее нажатие листает кадр вперёд. Активный тариф обозначен сегментом ЖКИ.

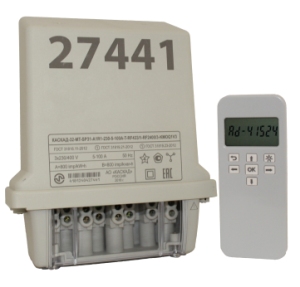

Исполнение SP31 (на опоре ЛЭП) дисплея на корпусе не имеет. Показания смотрят на выносном дисплее МИРТ-830, который входит в комплект и связан со счётчиком по радиоканалу — его можно разместить в доме в любом удобном месте.
Для передачи в управляющую компанию запишите целые кВт·ч (цифры до запятой) по каждому действующему тарифу.
Автоматический сбор показаний
Вместо ручного снятия показаний подключите контроллер Универсальный считыватель — он автоматически считывает данные со счётчика и передаёт по Wi-Fi в Home Assistant, MQTT-брокер или управляющую компанию.
Подходящие контроллеры для КАСКАД-32-МТ:
- УС-RS485 — для модификаций с интерфейсом RS-485. Считывает тарифы, напряжение, ток, мощность
- УС-OptoPort — для модификаций с оптическим портом. Бесконтактное подключение через магнитную головку
- УС-Lora — для модификаций с радиоинтерфейсом 433 МГц, в том числе SP31 с выносным дисплеем. Реализация в работе
Также поддерживаются: КАСКАД-12-МТ, КАСКАД-11, МИРТЕК-12-РУ.
Данные доступны в реальном времени через веб-интерфейс контроллера. Интеграция с Home Assistant и SprutHub — автоматическая.
Купить контроллер: УС-RS485 | УС-OptoPort
Интерфейс RS-485
Интерфейс ОптоПорт
Контроллер для передачи показаний: УС-OptoPort
Протокол: Mirtech — ❗ Не реализован
Скорость: 9600
Адрес: Серийный номер счётчика
Пароль: 0 (пустое поле)
Расположение: на лицевой панели
Интерфейс RF433
Частые вопросы
Какой контроллер нужен для КАСКАД-32-МТ?
Зависит от модификации. Для моделей с RS-485 подходит УС-RS485. Для моделей с оптопортом — УС-OptoPort. Для модификаций с радиоинтерфейсом 433 МГц готовится поддержка в УС-Lora.
Где смотреть показания у КАСКАД-32-МТ-SP31 на столбе?
У исполнения SP31 дисплея на корпусе нет — показания выводятся на выносной дисплей МИРТ-830 из комплекта. Он связан со счётчиком по радиоканалу 433 МГц, поэтому на опору подниматься не нужно. Дисплей привязан к своему счётчику и показывает только его данные.
Совместим ли КАСКАД-32-МТ с Home Assistant?
Да. Контроллер УС-RS485 (или УС-OptoPort) передаёт данные по Wi-Fi в MQTT. Home Assistant подхватывает показания автоматически через интеграцию.
