КАСКАД-1-МТ — однофазный многотарифный многофункциональный счётчик электроэнергии производства АО «КАСКАД» (г. Черкесск). Предназначен для учёта активной и реактивной энергии в однофазных сетях 230 В. Номинальный ток 5(60) А, класс точности 1.0, до 4 тарифов, МПИ 16 лет.
Сайт: oaokaskad.ru
Модификации / Контроллер:
| Модиф. | Описание | Контроллер |
|---|---|---|
| RS-485 | RS-485 | УС-RS485 |
| О | Оптопорт | УС-OptoPort |
Параметры: Тарифы, Вольт, Ток, Мощность
Исполнения
Основные характеристики
| Тип | Однофазный многотарифный |
| Напряжение | 230 В, 50 Гц |
| Ток | 5(60) А |
| Класс точности | 1.0 |
| Тарифы | до 4 тарифов |
| Интерфейсы | RS-485, оптопорт |
| Протокол | Mirtech |
| Межповерочный интервал | 16 лет |
| Производитель | АО «КАСКАД», г. Черкесск |
Подключение к сети
Счётчик подключается по стандартной однофазной схеме (4 клеммы):
- Клемма 1 — фаза (вход от автомата)
- Клемма 2 — фаза (выход на нагрузку)
- Клемма 3 — ноль (вход)
- Клемма 4 — ноль (выход на нагрузку)

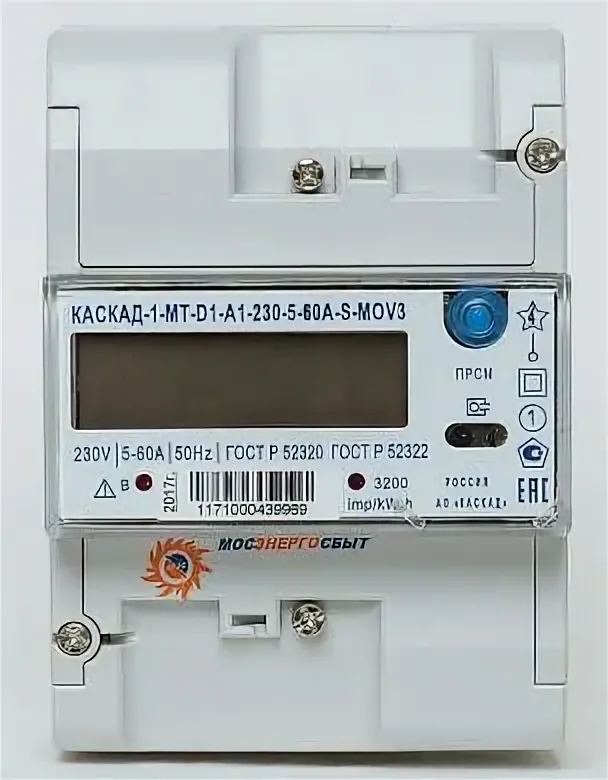

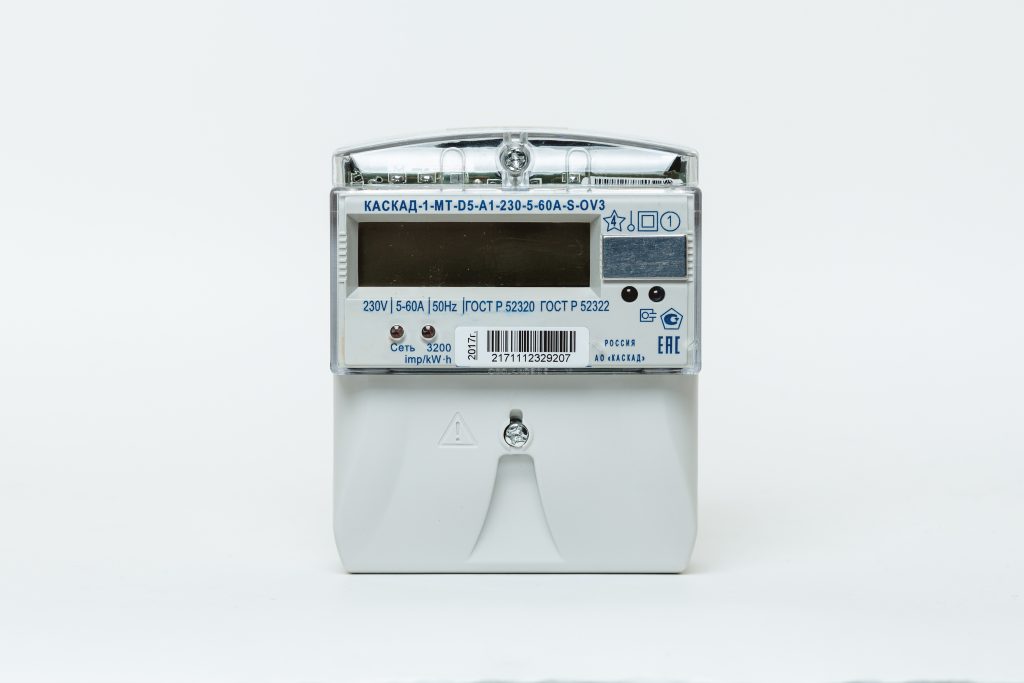

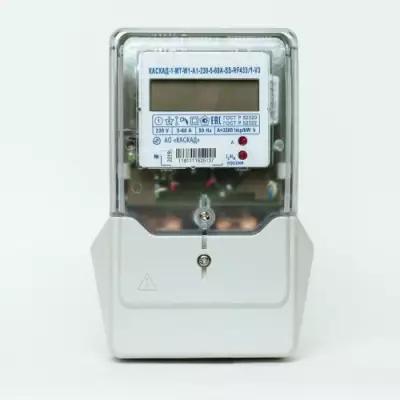

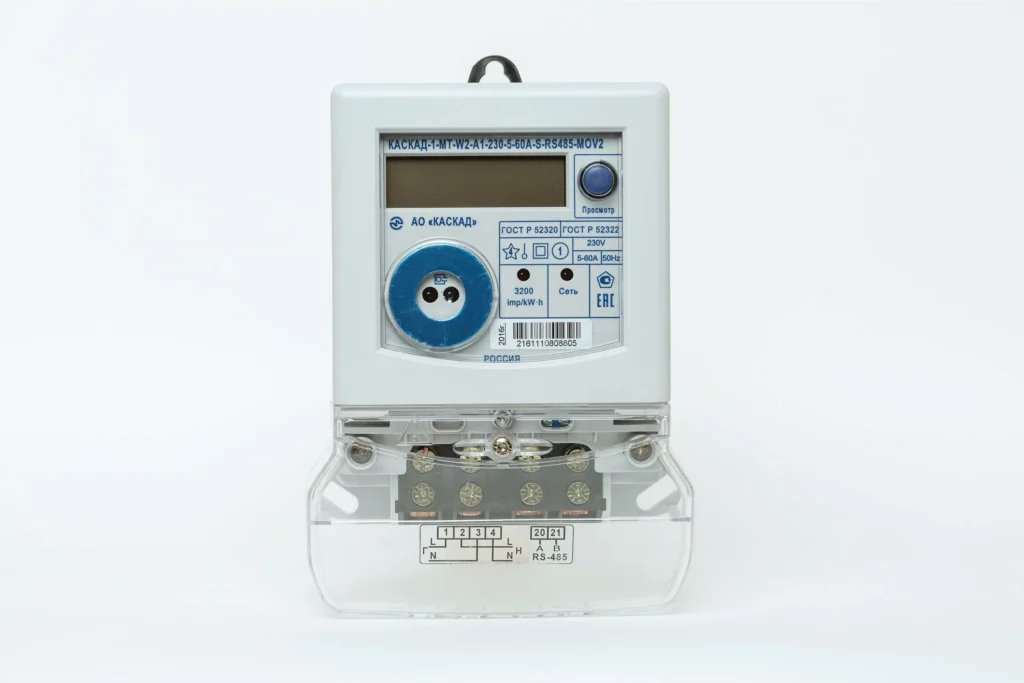

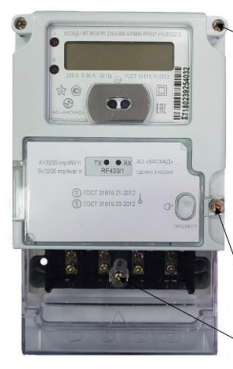

Расположение клемм может различаться в зависимости от исполнения корпуса (W1, W2, W3, D1, D5). Схема подключения нанесена на внутреннюю сторону клеммной крышки.
Как снять показания
Показания отображаются на ЖКИ-экране. Для многотарифного режима:
- Нажмите кнопку «Ввод» — на экране появится значение Т1 (дневной тариф)
- Нажмите ещё раз — Т2 (ночной тариф)
- Запишите показания до запятой по каждому тарифу
Для передачи в управляющую компанию нужны только целые кВт·ч (цифры до запятой).
Автоматический сбор показаний
Вместо ручного снятия показаний подключите контроллер Универсальный считыватель — он автоматически считывает данные со счётчика и передаёт по Wi-Fi в Home Assistant, MQTT-брокер или управляющую компанию.
Подходящие контроллеры для КАСКАД-1-МТ:
- УС-RS485 — для модификаций с интерфейсом RS-485. Считывает тарифы, напряжение, ток, мощность
- УС-OptoPort — для модификаций с оптическим портом. Бесконтактное подключение через магнитную головку
Также поддерживаются: КАСКАД-32-МТ, КАСКАД-12-МТ, КАСКАД-11.
Данные доступны в реальном времени через веб-интерфейс контроллера. Интеграция с Home Assistant и SprutHub — автоматическая.
Купить контроллер: УС-RS485 | УС-OptoPort

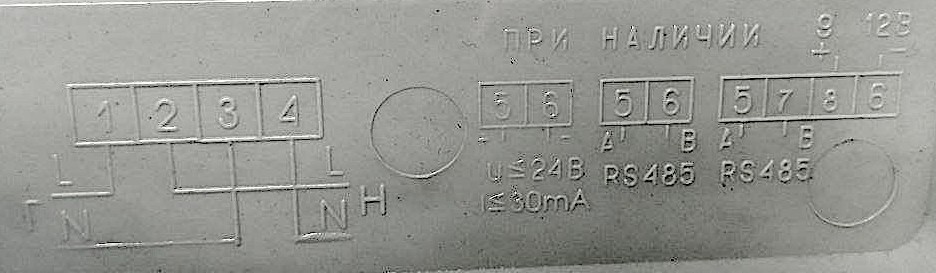

Интерфейс RS-485
Выход 5 — A
Выход 6 — B
Интерфейс ОптоПорт
Контроллер для передачи показаний: УС-OptoPort
Протокол: Mirtech — ✅ Проверен
Скорость: 9600
Адрес: Серийный номер счётчика (последние 5 цифр)
Пароль: 0 (пустое поле)
Расположение: на лицевой панели
Частые вопросы
Какой контроллер нужен для КАСКАД-1-МТ?
Зависит от модификации. Для моделей с RS-485 подходит УС-RS485. Для моделей с оптопортом — УС-OptoPort.
Как узнать адрес счётчика для настройки УС?
Адрес КАСКАД-1-МТ — последние 5 цифр серийного номера счётчика. Можно посмотреть на экране. Пароль по умолчанию — 0 (пустое поле в настройках УС).
Совместим ли КАСКАД-1-МТ с Home Assistant?
Да. Контроллер УС-RS485 (или УС-OptoPort) передаёт данные по Wi-Fi в MQTT. Home Assistant подхватывает показания автоматически через интеграцию.
