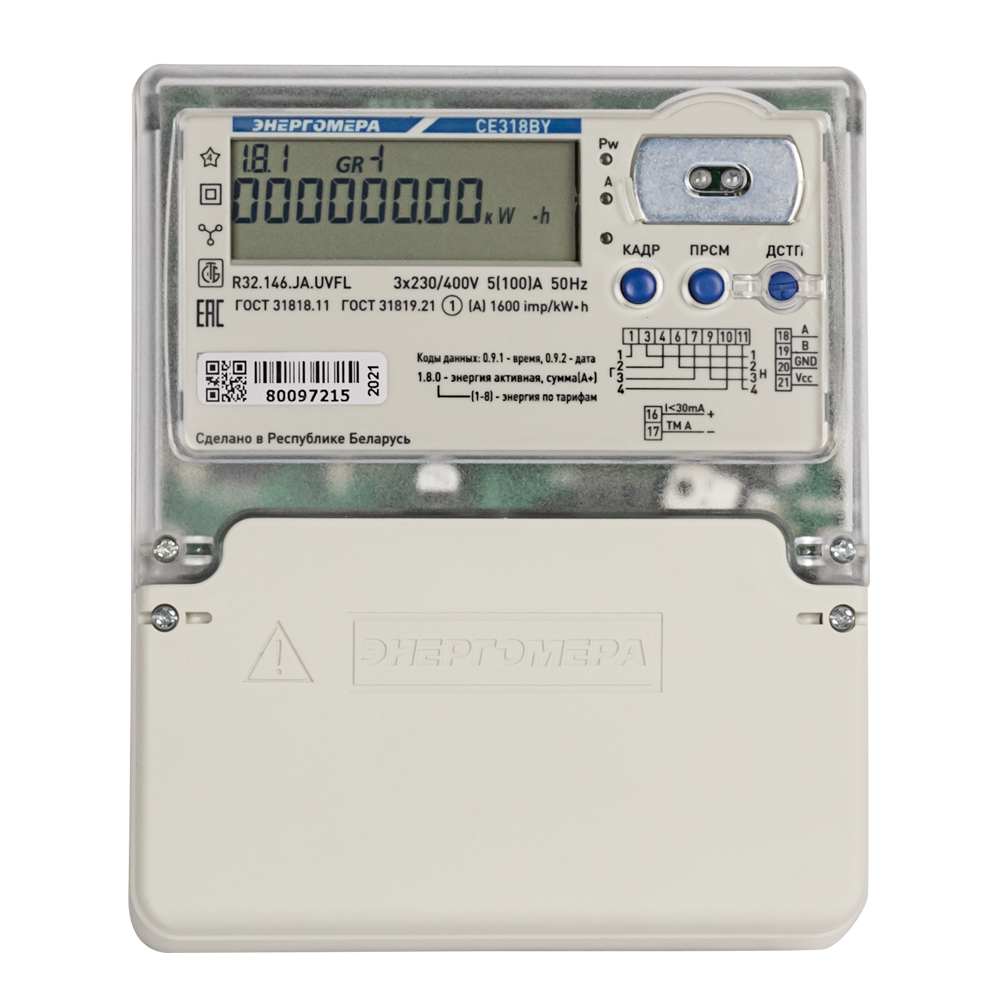

Энергомера CE318BY — трёхфазный многофункциональный счётчик электроэнергии производства ООО «Фанипольский завод измерительных приборов «Энергомера» (г. Фаниполь, Беларусь). Предназначен для учёта активной и реактивной энергии в сетях 3×230/400 В. Класс точности от 0,5S, до 8 тарифов, МПИ 8 лет, срок службы 30 лет. Белорусский аналог российского CE308 с расширенной линейкой корпусов. Для автоматической передачи показаний подключается к контроллеру УС-RS485 или УС-OptoPort.
Сайт: energomera.by
Модификации / Контроллер:
| Модиф. | Описание | Контроллер |
|---|---|---|
| A | RS-485 | УС-RS485 |
| J | Оптопорт | УС-OptoPort |
| P | PLC-модем | — |
| R / R2 | Радиомодем 868 МГц | — |
| G | GSM-модем | — |
Параметры: Тарифы, Вольт, Ток, Мощность, Частота, CosF
Основные характеристики
| Тип | Трёхфазный многофункциональный |
| Напряжение | 3×230/400 В (или 3×57,7 В), 50 Гц |
| Ток | 5(10) А, 5(60) А, 5(80) А, 5(100) А |
| Класс точности | 0,5S / 1,0 (активная), 0,5 / 1,0 / 2,0 (реактивная) |
| Тарифы | до 8 тарифов |
| Интерфейсы | RS-485, оптопорт, PLC, радио 868 МГц, GSM |
| Протокол | SMP (Smart Metering Protocol) |
| Межповерочный интервал | 8 лет |
| Срок службы | 30 лет |
| Наработка на отказ | 220 000 ч |
| Температура | −40…+70 °C |
| Защита | IP51 (IP64 для C3) |
| Исполнения | R32, R33, S31, S34, S35, S39, C3 |
| Производитель | ООО ФЗИП «Энергомера», г. Фаниполь, Беларусь |
Исполнения корпуса
| Корпус | Монтаж | Габариты (мм) | Масса (кг) |
|---|---|---|---|
| R32 | DIN-рейка | 141×170×52 | ≤ 0,8 |

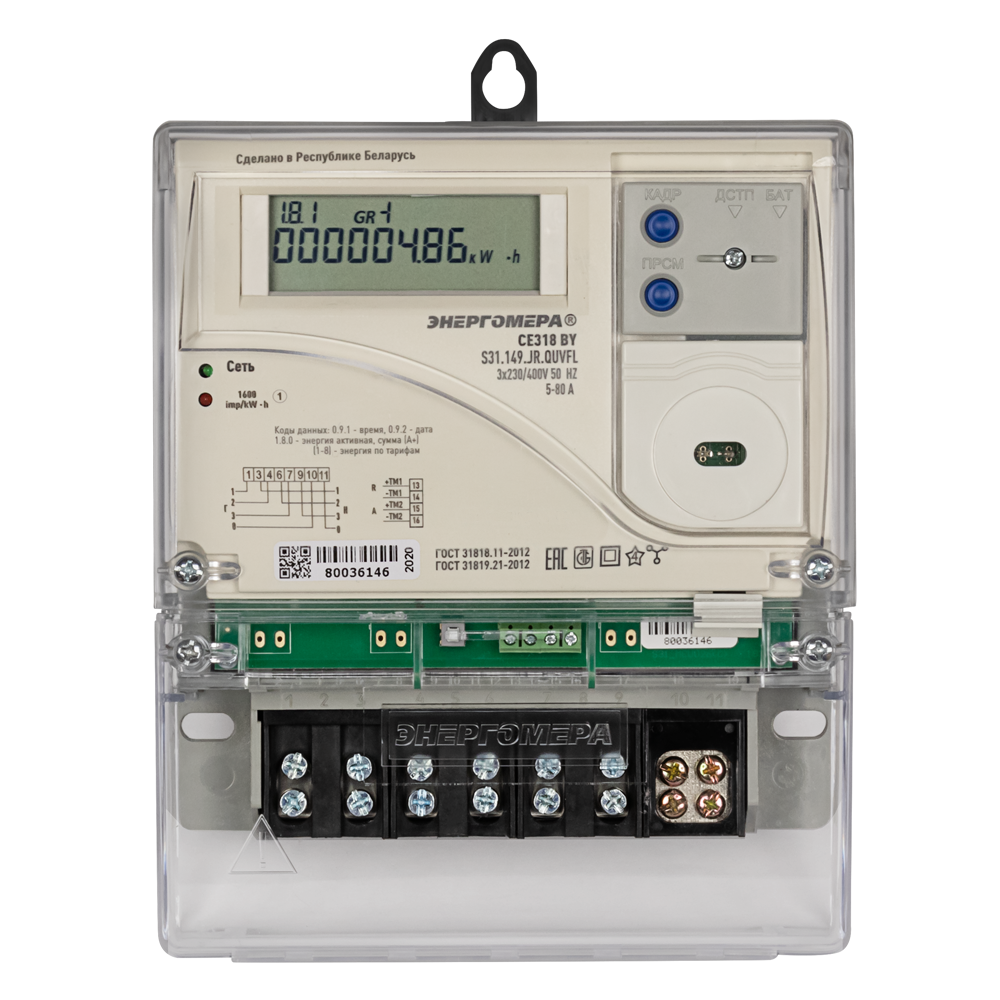

| S31 | В щиток | 177×212×73 | ≤ 1,2 |
| S35 | DIN / щиток | 172×235×82 | ≤ 2,0 |

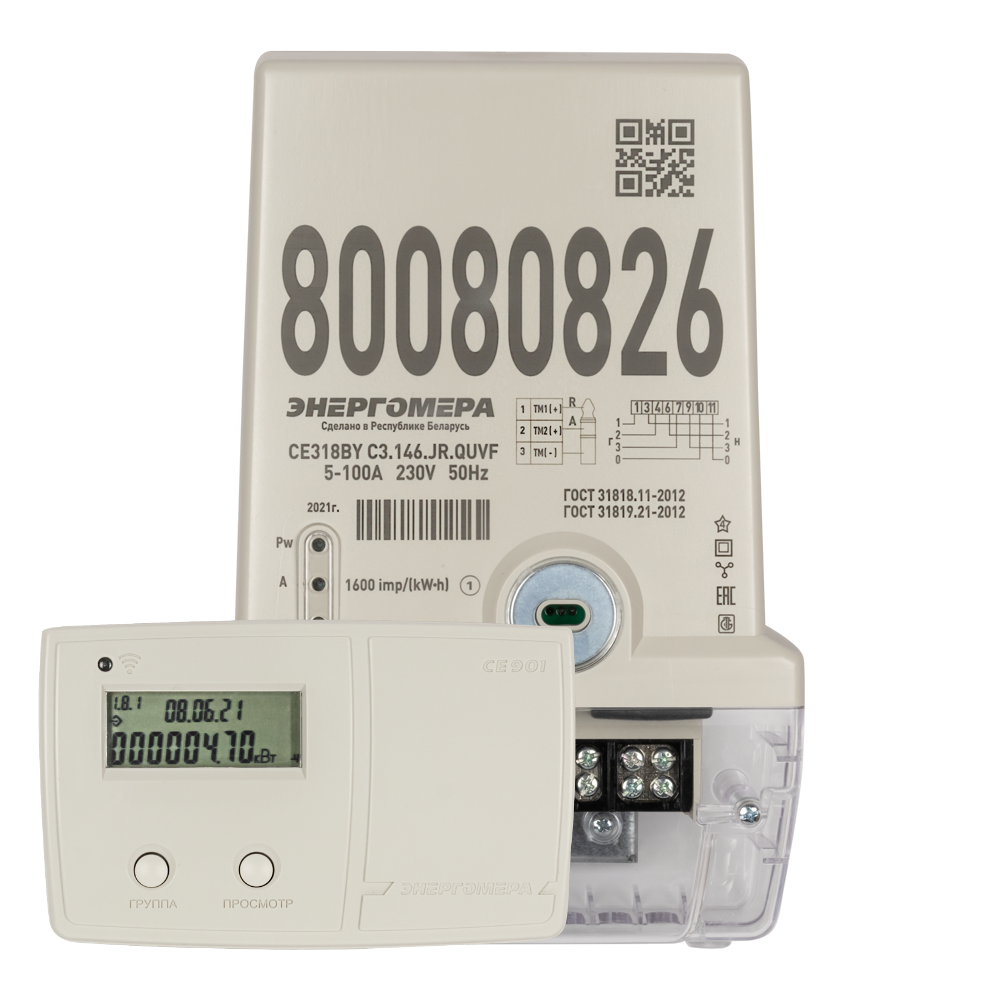

| C3 | Опора ЛЭП | 280×189×82 | ≤ 1,6 |
Подключение к сети
Счётчик подключается по стандартной трёхфазной четырёхпроводной схеме прямого включения (8 основных клемм):
- Клеммы 1, 3 — фаза A (вход, выход)
- Клеммы 4, 6 — фаза B (вход, выход)
- Клеммы 7, 9 — фаза C (вход, выход)
- Клеммы 10, 11 — ноль N (вход, выход)
Расположение клемм может различаться в зависимости от исполнения (R32, S31, S35, C3). Для трансформаторного включения — 10 клемм (токовые цепи через ТТ). Схема подключения нанесена на внутреннюю сторону клеммной крышки. Перед подключением обесточьте линию.
Как снять показания
Показания отображаются на ЖКИ-экране с 8 разрядами. Навигация по экрану — кнопками КАДР (переключение групп) и ПРСМ (листание параметров внутри группы):
- При подаче питания отображается Группа 0 — автоматическая смена кадров (энергия по тарифам, время, дата)
- Нажмите КАДР для перехода в Группу 1 — блок текущих энергий (Т1–Т8) и мощности
- Нажимайте ПРСМ для листания: суммарная энергия → Т1 → Т2 → … → мощность по фазам
- Запишите показания до запятой по каждому тарифу
Для передачи в управляющую компанию нужны только целые кВт·ч (цифры до запятой).
Автоматический сбор показаний
Вместо ручного снятия показаний подключите контроллер Универсальный считыватель — он автоматически считывает данные со счётчика и передаёт по Wi-Fi в Home Assistant, MQTT-брокер или управляющую компанию.
Подходящие контроллеры для Энергомера CE318BY:
- УС-RS485 — для модификаций с интерфейсом RS-485 (буква A в обозначении). Считывает тарифы, напряжение, ток, мощность, частоту, cos φ
- УС-OptoPort — для модификаций с оптическим портом (буква J). Бесконтактное подключение через магнитную головку
Данные доступны в реальном времени через веб-интерфейс контроллера. Интеграция с Home Assistant и SprutHub — автоматическая.
Купить контроллер: УС-RS485 | УС-OptoPort
Также поддерживаются: CE308, CE301M, CE208BY и другие счётчики Энергомера.
Интерфейс RS485
Контроллер для передачи показаний: УС-RS485
Протокол: SMP (Smart Metering Protocol) — ❗ Не реализован
Скорость: 4800 бод
Адрес: заводской номер (OBIS C.1.0)
Пароль на чтение: отсутствует (чтение без пароля)
Параметры: Тарифы, Вольт, Ток, Мощность, Частота, CosF
Клеммы RS-485 по исполнениям
| Исполнение | A (данные) | B (данные) | Питание + | Питание − |
|---|---|---|---|---|
| R32 | Клемма 18 | Клемма 19 | Клемма 21 | Клемма 20 |
| S31, S34 | Клемма 1 | Клемма 2 | — | — |
| S35 | Клемма 24 | Клемма 25 | Клемма 27 | Клемма 26 |
Для исполнений с внешним питанием RS-485 (R32, S35) необходим источник +12 В (от 9 до 24 В), нагрузочная способность не менее 100 мА.
Интерфейс ОптоПорт
Контроллер для передачи показаний: УС-OptoPort
Протокол: SMP (Smart Metering Protocol) — ❗ Не реализован
Скорость: 9600 бод
Стандарт: ГОСТ IEC 61107-2011 (конструкция порта)
Параметры: Тарифы, Вольт, Ток, Мощность, Частота, CosF
Отличия от CE308
CE318BY — белорусский аналог российского CE308. Основные отличия:
| Параметр | CE308 (Россия) | CE318BY (Беларусь) |
|---|---|---|
| Производитель | АО «Энергомера», Ставрополь | ООО ФЗИП «Энергомера», Фаниполь |
| Протокол | DLMS/COSEM или SMP | Только SMP |
| МПИ | 16 лет | 8 лет |
| Гарантия | 7 лет | 2 года |
| Корпуса | R32, R33, S31, S34, S35 | R32, R33, S31, S34, S35, S39, C3 |
| ТПО | AdminTools (тип CE308) | AdminTools (тип SmartMeter) |
Частые вопросы
Какой контроллер нужен для Энергомера CE318BY?
Для интерфейса RS-485 (буква A в обозначении) — УС-RS485, для оптопорта (буква J) — УС-OptoPort. Обратите внимание: CE318BY использует проприетарный протокол SMP, поддержка которого в контроллерах серии УС пока не реализована. Для российских счётчиков Энергомера (CE308, CE301M) протокол поддержан.
Как узнать адрес счётчика для настройки УС?
Сетевой адрес CE318BY по умолчанию равен заводскому номеру (OBIS-код C.1.0). Посмотреть можно на ЖКИ: нажмите КАДР до Группы 4, затем ПРСМ — параметр «Сетевой адрес» (OBIS C.1.1). Пароль на чтение отсутствует.
Чем CE318BY отличается от CE308?
CE318BY производится на белорусском заводе в Фаниполе. Основные отличия: протокол только SMP (CE308 поддерживает DLMS/COSEM), МПИ 8 лет (против 16), гарантия 2 года (против 7). Расширенная линейка корпусов — есть S39 и C3 (на опору ЛЭП). Подробнее — карточка CE308.
