Энергомера CE307 R34 — трёхфазный многотарифный счётчик электроэнергии производства АО «Концерн Энергомера» (г. Ставрополь). Предназначен для учёта активной и реактивной энергии в сетях 3×230/400 В. Класс точности от 0,5S, до 8 тарифов, МПИ 16 лет. Поддерживает протокол СПОДЭС/DLMS. Для автоматической передачи показаний подключается к контроллеру УС-RS485 или УС-OptoPort.
Сайт: http://www.energomera.ru/ru/products/meters/ce307r34
| Модиф | Описание | Контроллер |
|---|---|---|
| A | RS-485 | УС-RS485 |
| J | Оптопорт | УС-OptoPort |
| G | GSM | |
| R1 | Радио интерфейс со встроенной антенной | |
| * | Импульсный выход | Ватериус |
Параметры: Тарифы, Вольты, Токи, Мощности, Частота, CosF
Основные характеристики
| Тип | Трёхфазный многотарифный |
| Напряжение | 3×230/400 В, 50 Гц |
| Ток | 5(10)–5(100) А |
| Класс точности | 0,5S / 1,0 |
| Тарифы | до 8 тарифов |
| Интерфейсы | RS-485, оптопорт, импульсный выход |
| Протокол | СПОДЭС/DLMS |
| Межповерочный интервал | 16 лет |
| Температура | −40…+60 °C |
| Производитель | АО «Концерн Энергомера», г. Ставрополь |
Подключение к сети
Счётчик подключается по стандартной трёхфазной схеме прямого включения (8 основных клемм):
- Клемма 1 — фаза L1 (вход)
- Клемма 2 — фаза L1 (выход на нагрузку)
- Клемма 3 — фаза L2 (вход)
- Клемма 4 — фаза L2 (выход на нагрузку)
- Клемма 5 — фаза L3 (вход)
- Клемма 6 — фаза L3 (выход на нагрузку)
- Клемма 7 — ноль N (вход)
- Клемма 8 — ноль N (выход)
Схема подключения нанесена на внутреннюю сторону клеммной крышки. Перед подключением обесточьте линию.
Как снять показания
Показания отображаются на ЖКИ-экране. Для многотарифного режима:
- Нажмите кнопку «ВВОД» — на экране появится значение Т1 (дневной тариф)
- Нажмите ещё раз — Т2 (ночной тариф)
- Ещё раз — Т3, Т4 и т.д. (если настроены)
- Запишите показания до запятой по каждому тарифу
В автоматическом режиме показания по тарифам переключаются на экране каждые 10 секунд. Для передачи в управляющую компанию нужны только целые кВт·ч (цифры до запятой).
Автоматический сбор показаний
Вместо ручного снятия показаний подключите контроллер Универсальный считыватель — он автоматически считывает данные со счётчика и передаёт по Wi-Fi в Home Assistant, MQTT-брокер или управляющую компанию.
Подходящие контроллеры для Энергомера CE307 R34:
- УС-RS485 — для модификаций с интерфейсом RS-485 (буква A). Протокол СПОДЭС/DLMS. Считывает тарифы, напряжение, ток, мощность
- УС-OptoPort — для модификаций с оптическим портом (буква J). Бесконтактное подключение через магнитную головку
- Ватериус — для подключения через импульсный выход. Считает импульсы
Данные доступны в реальном времени через веб-интерфейс контроллера. Интеграция с Home Assistant и SprutHub — автоматическая.
Также поддерживаются: CE307 R33, CE308, CE306.
Купить контроллер: УС-RS485 | УС-OptoPort
Интерфейс RS485
Контроллер для передачи показаний: УС-RS485
Протокол: СПОДЭС/DLMS – ❓ Не проверен
Скорость: по умолчанию: 9600
Размер адреса: 4
Верхний адрес: 1
Нижний адрес: 5 последних цифр серийного номера
Пароль: пустой (По умолчанию)

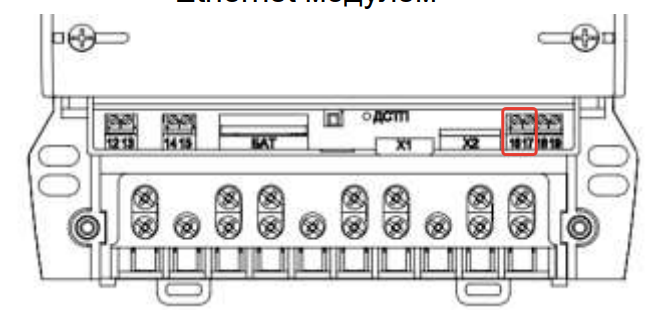

Выход 16-A
Выход 17-B
Интерфейс ОптоПорт
Контроллер для передачи показаний: УС-OptoPort
Протокол: СПОДЭС/DLMS – ❓ Не проверен
Скорость: по умолчанию: 9600
Размер адреса: 4
Верхний адрес: 1
Нижний адрес: 5 последних цифр серийного номера
Интерфейс Импульсный выход
Контроллер для передачи показаний: Ватериус
Выход 12 – “+”
Выход 13 – “-“
Частые вопросы
Какой контроллер нужен для Энергомера CE307 R34?
Зависит от модификации: для RS-485 (буква A) — УС-RS485, для оптопорта (буква J) — УС-OptoPort, для импульсного выхода — Ватериус. CE307 R34 работает по протоколу СПОДЭС/DLMS.
Как узнать адрес счётчика для настройки УС?
Адрес CE307 R34 — 5 последних цифр серийного номера. Размер адреса — 4 байта, верхний адрес — 1. Скорость по умолчанию — 9600 бод. Пароль по умолчанию — пустой.
Совместим ли Энергомера CE307 R34 с Home Assistant?
Да. Контроллер УС-RS485 (или УС-OptoPort) передаёт данные по Wi-Fi в MQTT. Home Assistant подхватывает показания автоматически через интеграцию.
