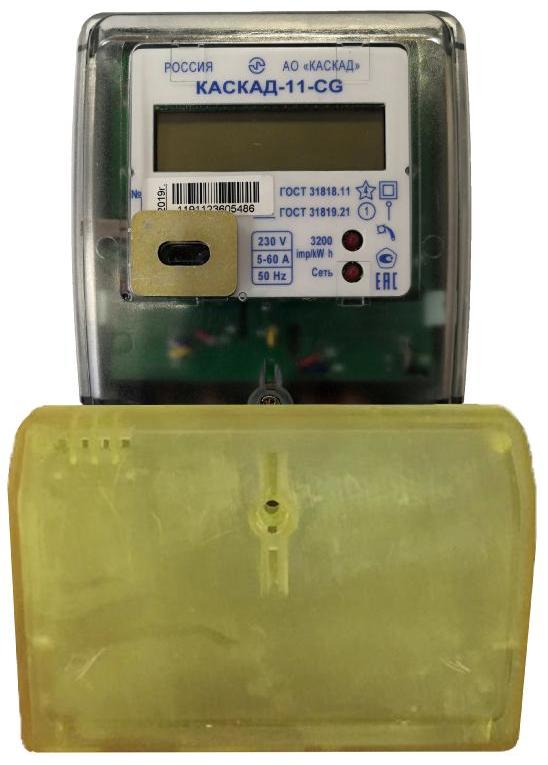

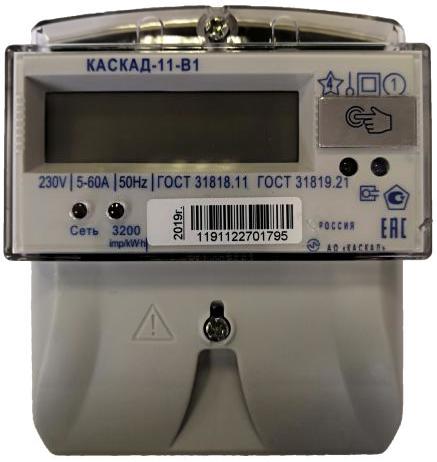

КАСКАД-11 — однофазный многотарифный счётчик электроэнергии производства ОАО «КАСКАД» (г. Черкесск). Предназначен для учёта активной и реактивной энергии в сетях 230 В. До 4 тарифов, класс точности 1.0, номинальный ток 5(60) А. Выпускается в исполнениях С1, CG и B1.
Сайт: oaokaskad.ru
Модификации / Контроллер:
| Модиф. | Описание | Контроллер |
|---|---|---|
| S485 | RS-485 | УС-RS485 |
| Все | Оптопорт | УС-OptoPort |
| C1, В1, CG | Импульсный выход | Ватериус |
| F868 | RF-868 | — |
| F2400 | RF-2400 | — |
Параметры: Тарифы, Вольт, Ток, Мощность
Исполнения
Основные характеристики
| Тип | Однофазный многотарифный |
| Напряжение | 230 В, 50 Гц |
| Ток | 5(60) А |
| Класс точности | 1.0 |
| Тарифы | до 4 тарифов |
| Интерфейсы | RS-485, оптопорт, импульсный выход |
| Межповерочный интервал | 16 лет |
| Масса | не более 1 кг |
| Производитель | ОАО «КАСКАД», г. Черкесск |
Подключение к сети
Счётчик подключается по стандартной однофазной схеме (4 клеммы):
- Клемма 1 — фаза (вход от автомата)
- Клемма 2 — фаза (выход на нагрузку)
- Клемма 3 — ноль (вход)
- Клемма 4 — ноль (выход на нагрузку)
Схема подключения нанесена на внутреннюю сторону клеммной крышки.
Как снять показания
Показания отображаются на ЖКИ-экране. Для многотарифного режима:
- Нажмите кнопку «Ввод» — на экране появится значение Т1 (дневной тариф)
- Нажмите ещё раз — Т2 (ночной тариф)
- Ещё раз — Т3 (полупиковая зона, если настроена)
- Запишите показания до запятой по каждому тарифу
В автоматическом режиме показания по тарифам переключаются на экране каждые 10 секунд. Для передачи в управляющую компанию нужны только целые кВт·ч (цифры до запятой).
Автоматический сбор показаний
Вместо ручного снятия показаний подключите контроллер Универсальный считыватель — он автоматически считывает данные со счётчика и передаёт по Wi-Fi в Home Assistant, MQTT-брокер или управляющую компанию.
Подходящие контроллеры для КАСКАД-11:
- УС-RS485 — для модификации S485 с интерфейсом RS-485. Подключение по клеммам 5-A, 6-B (внутреннее питание) или 5-A, 7-B (внешнее питание). Считывает тарифы, напряжение, ток, мощность
- УС-OptoPort — для всех исполнений с оптическим портом. Бесконтактное подключение через магнитную головку
- Ватериус — для исполнений С1, CG, B1 с импульсным выходом. Считает импульсы, подходит также для счётчиков воды
Данные доступны в реальном времени через веб-интерфейс контроллера. Интеграция с Home Assistant и SprutHub — автоматическая. Не нужно подходить к счётчику и записывать цифры вручную.
Также поддерживаются: КАСКАД-12-МТ, КАСКАД-32-МТ.
Купить контроллер: УС-RS485 | УС-OptoPort
Интерфейс RS-485
Схема включения «RS485» с внутренним питанием интерфейса (корпус С1 и CG)
RS485:
Выход 5 – A
Выход 6 – B
Схема включения «RS485» с внешним питанием интерфейса (корпус С1 и CG)
RS485:
Выход 5 – A
Выход 7 – B
Вход 8 – “+”
Вход 6 – “-“
Схема включения «RS485» и «Q1» (корпус С1 и CG)
RS485:
Выход 5 – A
Выход 7 – B
Интерфейс ОптоПорт
Контроллер для передачи показаний: УС-OptoPort
Протокол:
Скорость: по умолчанию: 9600
Адрес: серийный номер счётчика
Пароль: 0 (пустое поле)
Расположение: на лицевой панели
Интерфейс импульсный выход
Контроллер для передачи показаний: Ватериус
Подключение: клеммы 5(+), 6(−)
Схема включения «Q1» (корпус C1 и B1)
Импульсный выход:
Выход 5 – “+”
Выход 6 – “-“
Частые вопросы
Какой контроллер нужен для КАСКАД-11?
Зависит от модификации. Для счётчиков с RS-485 (модификация S485) — УС-RS485. Для считывания через оптический порт — УС-OptoPort. Для исполнений с импульсным выходом (С1, CG, B1) — Ватериус.
Как узнать адрес счётчика для настройки УС?
Адрес для подключения — серийный номер счётчика. Он указан на корпусе и в паспорте прибора. Пароль по умолчанию — 0 (пустое поле).
Совместим ли КАСКАД-11 с Home Assistant?
Да. Контроллер УС-RS485 (или УС-OptoPort) передаёт данные по Wi-Fi в MQTT. Home Assistant подхватывает показания автоматически через интеграцию.
