WAVIoT ФОБОС 1

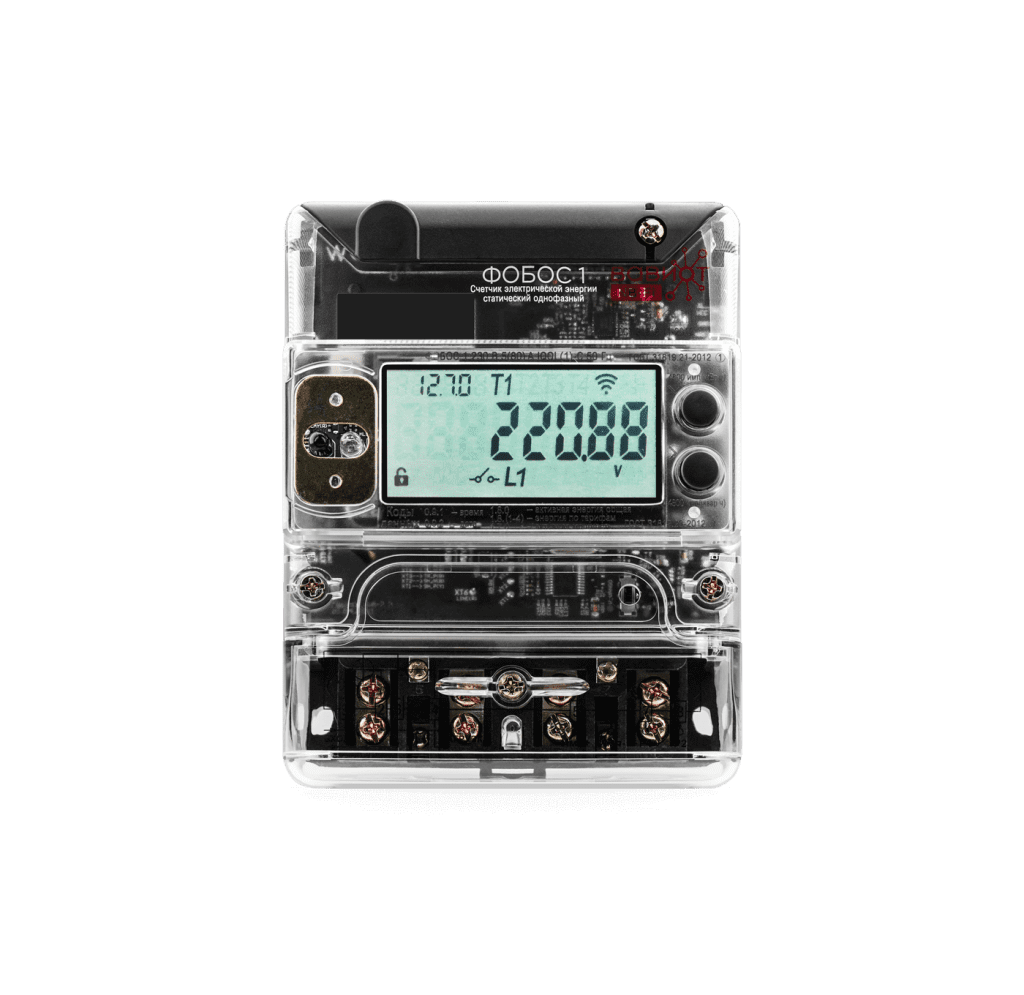

WAVIoT ФОБОС 1 — однофазный многотарифный счётчик электроэнергии производства ООО «Телематические Решения» (Екатеринбург). Предназначен для учёта активной и реактивной энергии в сетях 230 В. Класс точности 1.0, номинальный ток 5(100) А, межповерочный интервал 16 лет. Поддерживает RS-485, оптопорт, Ethernet, Wi-Fi, GSM и LPWAN.

Основные характеристики

Тип	Однофазный многотарифный
Напряжение	230 В, 50 Гц
Ток	5(100) А
Класс точности	1.0
Тарифы	многотарифный
Интерфейсы	RS-485, оптопорт, Ethernet, Wi-Fi, GSM, LPWAN
Межповерочный интервал	16 лет
Производитель	ООО «Телематические Решения», Екатеринбург
Сертификация	🇰🇿 ГСИ РК

Подключение к сети

Счётчик подключается по стандартной однофазной схеме (4 клеммы):

• Клемма 1 — фаза (вход от автомата)
• Клемма 2 — фаза (выход на нагрузку)
• Клемма 3 — ноль (вход)
• Клемма 4 — ноль (выход на нагрузку)

Схема подключения нанесена на внутреннюю сторону клеммной крышки.

Как снять показания

На лицевой панели счётчика WAVIoT ФОБОС 1 расположены две кнопки управления выводом информации на дисплей. Они позволяют пользователю вручную переключать отображаемые данные, если автоматический режим не подходит для фиксации показаний.

• Верхняя кнопка — короткое нажатие переключает кадры внутри текущей группы (например, последовательно показывает показания по тарифам Т1, Т2, Т3, Т4).
• Нижняя кнопка — короткое нажатие перелистывает группы данных: от «Информации» к «Энергии» и далее. Длинное нажатие (более 1,5 с) инициирует передачу данных на верхний уровень по радиоинтерфейсу.
• Длинное нажатие обеих кнопок одновременно — включает реле управления нагрузкой (для пользователей не применяется).

Если не нажимать кнопки более 1 минуты, счётчик автоматически возвращается в режим автопросмотра, циклически прокручивая заданные кадры. Активный тариф обозначен соответствующим сегментом ЖКИ. Для передачи показаний управляющей компании записывайте целые значения кВт·ч по каждому действующему тарифу.

Если у вас возникли вопросы по работе с прибором или нужны дополнительные услуги, обратитесь в управляющую компанию.

Автоматический сбор показаний

Вместо ручного снятия показаний подключите контроллер Универсальный считыватель — он автоматически считывает данные со счётчика и передаёт по Wi-Fi в Home Assistant, MQTT-брокер или управляющую компанию.

Подходящие контроллеры для WAVIoT ФОБОС 1:

• УС-RS485 — для модификаций с интерфейсом RS-485 (литера R). Подключение по клеммам 2-A, 3-B
• УС-OptoPort — для модификаций с оптическим портом (литера O)

Также поддерживаются: WAVIoT ФОБОС 3 (трёхфазный), WAVIoT ФОБОС 3Т (трёхфазный трансформаторный).

Купить контроллер: УС-RS485 | УС-OptoPort

Интерфейс RS-485

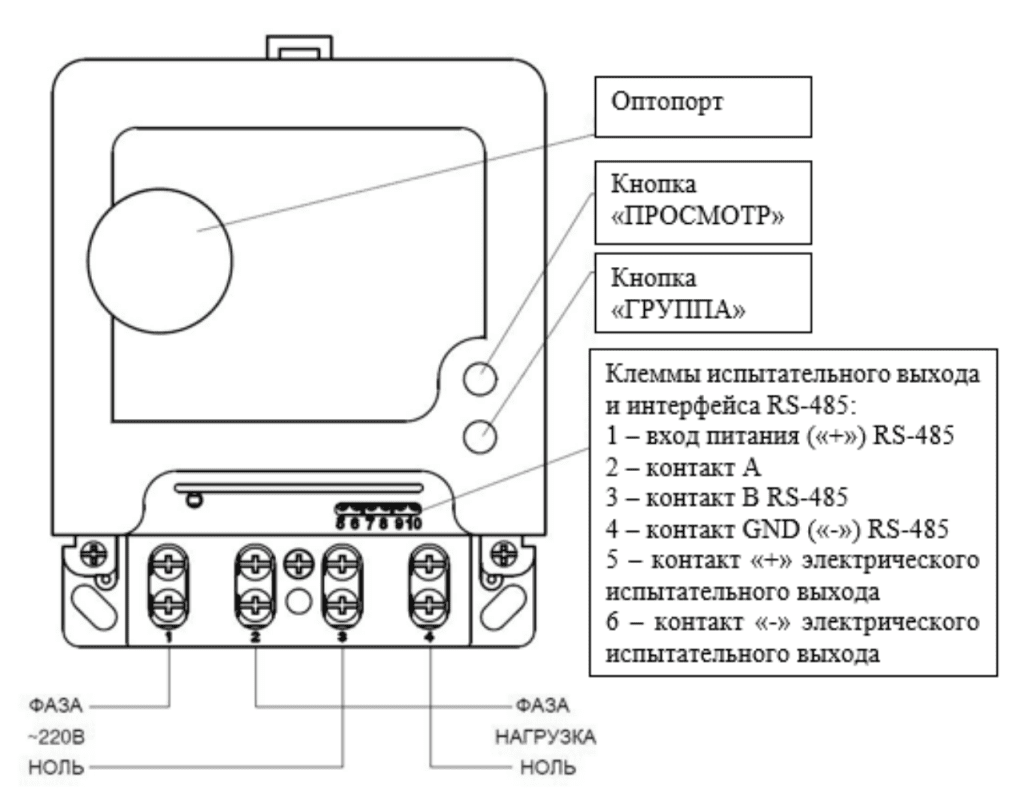

Подключение RS-485

Интерфейс ОптоПорт

Частые вопросы

Где находится кнопка «Ввод» на WAVIoT ФОБОС 1?

Кнопки «Ввод» у ФОБОС 1 нет. На лицевой панели две кнопки — «ПРОСМОТР» (верхняя) и «ГРУППА» (нижняя). Короткое нажатие «ПРОСМОТР» — листание кадров внутри группы (тарифы Σ/Т1/…/Т4), короткое «ГРУППА» — перелистывание групп (Информация/Энергия/Параметры сети/Журналы). Длинное нажатие «ГРУППА» — отправка данных по радио; длинное обеих — включение реле нагрузки.

Какой контроллер нужен для WAVIoT ФОБОС 1?

Зависит от модификации. Для исполнения с RS-485 (литера R) подойдёт УС-RS485. Для модификации с оптопортом (литера O) — УС-OptoPort.

Как узнать адрес счётчика для настройки УС?

Адрес задаётся при программировании счётчика. Попробуйте использовать пустую строку — контроллер определит адрес автоматически, если на линии один счётчик.

Совместим ли WAVIoT ФОБОС 1 с Home Assistant?

Да. Контроллер УС-RS485 (или УС-OptoPort) передаёт данные по Wi-Fi в MQTT. Home Assistant подхватывает показания автоматически через интеграцию.
