Вогезэнерго СКМ-2К

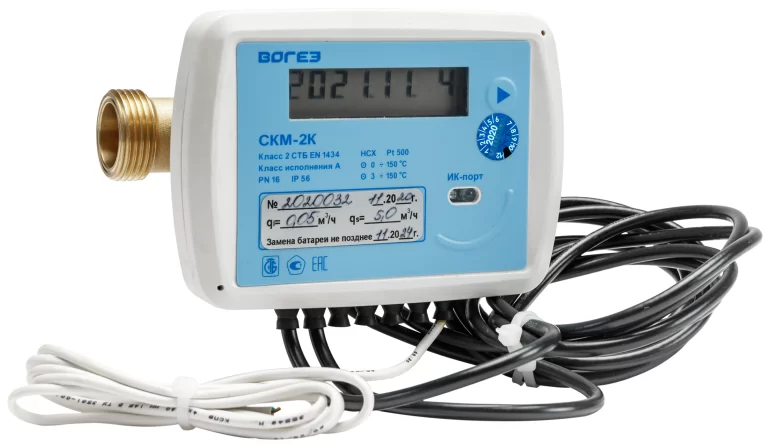

Вогезэнерго СКМ-2К — компактный ультразвуковой теплосчётчик производства ООО «ВОГЕЗЭНЕРГО» (Минск, Беларусь). Предназначен для коммерческого учёта тепловой энергии в системах теплоснабжения. Вычислитель и ультразвуковой расходомер в едином корпусе, DN 15–300, класс точности 2(B) по ГОСТ EN 1434, батарейное питание (до 7 лет), МПИ 4 года.

Основные характеристики

Тип	Компактный ультразвуковой теплосчётчик
Принцип измерения	Ультразвуковой (время прохождения сигнала)
DN	15, 20, 25, 32, 40, 50, 65, 80, 100, 150, 200, 250, 300
Температура	0–150 °C, разность 3–150 °C
Класс точности	2(B) по ГОСТ EN 1434
Интерфейсы	RS-485, ИК-порт, импульсный выход
Питание	Литиевая батарея 3,6 В (срок службы 5–7 лет) или внешнее 6–24 В DC
Защита	IP56
Межповерочный интервал	4 года
Срок службы	12 лет
Производитель	ООО «ВОГЕЗЭНЕРГО», Минск, Беларусь
Сертификация	🇧🇾 ГРСИ РБ (серт. 03 10 5426), 🇷🇺 ГРСИ РФ (серт. 61926-22)

Состав прибора

СКМ-2К — компактный теплосчётчик, вычислитель соединён с ультразвуковым расходомером кабелем (стандартная длина 1,5 м, опционально до 5 м):

• Вычислитель — ЖК-индикатор, 1 кнопка, габариты 190×140×30 мм, масса 0,5 кг
• Ультразвуковой ППР — форма «П» (прямая труба, DN 50–300) или «С» (с сужением, DN 15–100), резьбовое (G3/4–G2) или фланцевое присоединение
• Термопреобразователи — 2×Pt500, двухпроводная схема, длина линии до 10 м

Как снять показания

Показания отображаются на ЖК-индикаторе вычислителя. Навигация одной кнопкой:

1. Основной экран показывает накопленную тепловую энергию (ГДж или Гкал)
2. Нажатие кнопки переключает параметры: объём (м³) → расход (м³/ч) → температура T1, T2 → разность dT → мощность (кВт) → время работы
3. Для передачи показаний запишите значение тепловой энергии

Архивы: суточный (180 суток), часовой (60 суток). Считывание — через ИК-порт или RS-485 программой hmHome.

Автоматический сбор показаний

Вместо ручного снятия показаний подключите контроллер Универсальный считыватель — он автоматически считывает данные с теплосчётчика и передаёт по Wi-Fi в Home Assistant, MQTT-брокер или управляющую компанию.

Подходящие контроллеры для СКМ-2К:

• УС-RS485 — по штатному интерфейсу RS-485. Считывает энергию, объём, расход, температуру
• Ватериус — через импульсный выход. Считает импульсы (энергия или объём)
• УС-IrDA — через штатный ИК-порт. Бесконтактное считывание

Данные доступны в реальном времени через веб-интерфейс контроллера. Интеграция с Home Assistant и SprutHub — автоматическая. Также поддерживается: Вогезэнерго СКМ-2 (составной).

Купить контроллер: УС-RS485

Интерфейс RS-485

RS-485 — гальванически изолированный штатный интерфейс. Требуется внешнее питание 6–24 В (при батарейном режиме RS-485 не запитан). Цветовая маркировка кабеля: коричневый (+24 В), зелёный (−24 В), жёлтый (A), белый (B). При длине линии более 5 м — установить согласующий резистор 240 Ом – 2 кОм.

Интерфейс Импульсный выход

Импульсный выход может передавать количество тепла или объём расхода (настраивается). Длительность импульса — 1 мс.

Интерфейс ИК-порт (IrDA)

ИК-порт — штатный бесконтактный интерфейс. Используется для считывания данных и настройки прибора программой hmHome. При работе через ИК-порт проводной интерфейс RS-485 не работает (таймаут 15 секунд).

Частые вопросы

Какой контроллер нужен для Вогезэнерго СКМ-2К?

По штатному RS-485 подходит УС-RS485 (требуется внешнее питание 6–24 В для интерфейса). Через ИК-порт — УС-IrDA. Через импульсный выход — Ватериус. M-Bus в СКМ-2К не предусмотрен (доступен только в составном СКМ-2).

Чем отличается СКМ-2К от СКМ-2?

СКМ-2К — компактный теплосчётчик с батарейным питанием (1 контур, ультразвуковой ППР). СКМ-2 — составной модульный прибор с питанием 230 В (до 2 контуров, до 6 расходомеров, опции M-Bus/Ethernet/RS-232/LTE). СКМ-2К подходит для квартирного и объектового учёта, СКМ-2 — для крупных тепловых пунктов.

Совместим ли Вогезэнерго СКМ-2К с Home Assistant?

Да. Контроллер УС-RS485 подключается к RS-485 теплосчётчика и передаёт данные по Wi-Fi в MQTT. Home Assistant подхватывает показания автоматически через интеграцию. Через Ватериус (импульсный выход) — тоже совместим.
