УС-RS485 — контроллер для автоматического считывания показаний счётчиков электроэнергии, воды, тепла и газа по шине RS-485. Передаёт данные через Wi-Fi в Home Assistant, Ватериус или по MQTT.
Технические характеристики
| Интерфейс счётчиков | RS-485 (Modbus RTU/ASCII, СПОДЭС, DLMS) |
| Длина линии | до 50 м (витая пара) |
| Кол-во счётчиков | до 8 на одну шину |
| Передача данных | Wi-Fi 802.11 b/g/n, 2,4 ГГц |
| Протоколы | MQTT, REST API, Ватериус |
| Питание | ~220В (110–250В), 50 Гц |
| Потребление | не более 2 Вт |

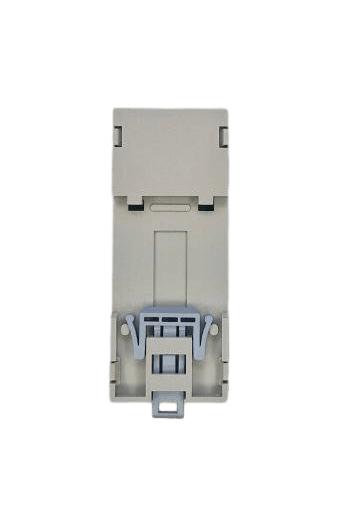

| Монтаж | DIN-рейка (2 модуля) |
| Размеры | 36 × 90 × 65 мм |
| Рабочая температура | −10…+50 °C |
Установка и подключение

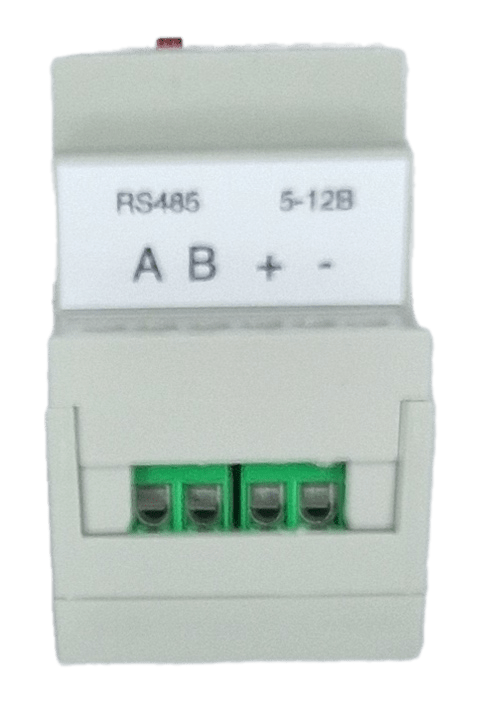

Контроллер устанавливается на DIN-рейку в электрощитке рядом со счётчиками. Подключение к счётчику — витой парой к клеммам A и B интерфейса RS-485. Длину линии можно увеличить до 50 метров.

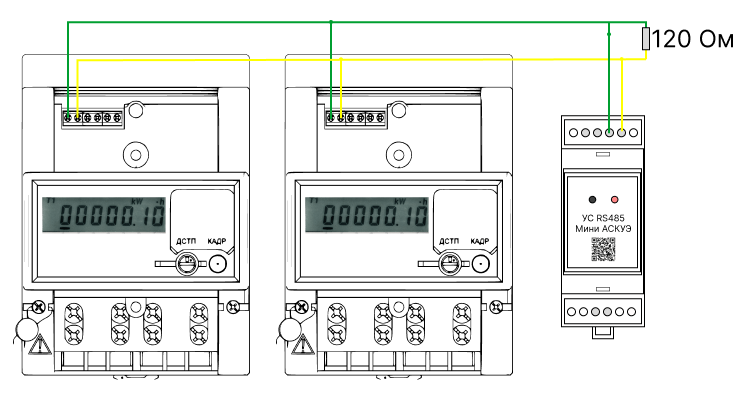

Один контроллер обслуживает несколько счётчиков на одной шине — например, электросчётчик и теплосчётчик в одном щитке. Можно использовать для нескольких объектов: квартир или домов.
Совместимые устройства
Полный список поддерживаемых счётчиков →
Сбор и передача данных
Контроллер опрашивает счётчики по расписанию и передаёт показания через Wi-Fi:
- Ватериус — облачный сервис для автоматической передачи показаний в управляющую компанию
- MQTT — интеграция с Home Assistant, SprutHub и другими системами умного дома
- REST API — для собственных решений и интеграции со сторонними системами
Пример данных в Home Assistant — мощность, напряжение, частота сети и потребление по тарифам:
Документы и файлы
- Паспорт
- Руководство по настройке и эксплуатации
- Сертификат ТР ТС 004/2011 ; ТР ТС 020/2011
- Сертификат ТР ЕАЭС 037/2016
Настройка
Настройка выполняется через встроенный веб-интерфейс. При первом включении контроллер создаёт точку доступа Wi-Fi — подключитесь к ней и откройте страницу настроек в браузере.
Каналы передачи данных:
- Ватериус
- MQTT
- Home Assistant
- SprutHub
- REST API
Часто задаваемые вопросы
Какие счётчики поддерживаются?
Электросчётчики с RS-485: Меркурий 230/231/234/236, Энергомера CE301/CE303/CE307, НЕВА МТ, Нартис-300, Каскад и другие. Теплосчётчики: Авекстра ТСЭ20, Danfoss SonoSafe 10 и другие с Modbus. Полный список →
Сколько счётчиков можно подключить?
До 8 приборов учёта на одну шину RS-485. Все счётчики опрашиваются по очереди.
Работает ли с Меркурий 200?
Нет. Меркурий 200 использует интерфейс CAN (RSCAN), а не RS-485. Для него подойдёт контроллер УС-RSCAN.
Как передаются данные?
Контроллер подключается к домашнему Wi-Fi и отправляет показания через MQTT или REST API. Поддерживается интеграция с Home Assistant, SprutHub, Ватериус.
Нужен ли интернет?
Для передачи данных в облачные сервисы (Ватериус) — да. Для локальной работы с Home Assistant через MQTT достаточно локальной Wi-Fi сети без доступа в интернет.
Как установить контроллер?

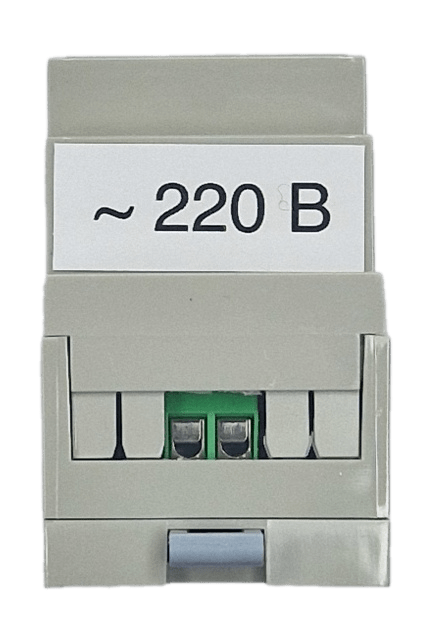

Установка занимает 15–30 минут: закрепите контроллер на DIN-рейку, подключите витую пару к счётчику (клеммы A и B), подайте питание 220В. Настройка — через встроенный веб-интерфейс.
