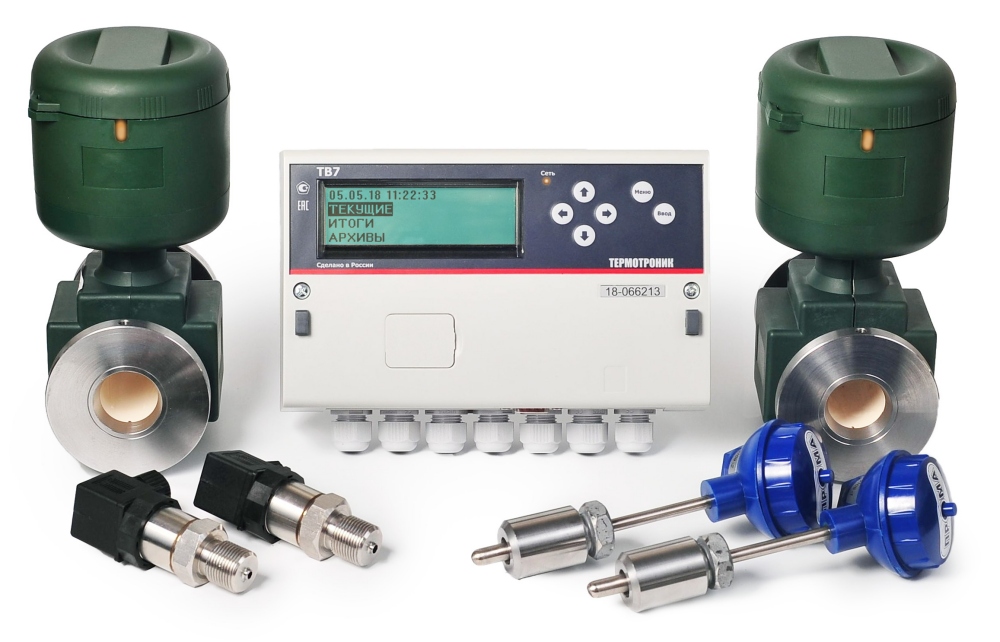

Термотроник ТВ7 — тепловычислитель для коммерческого учёта тепловой энергии производства ООО «Термотроник» (Санкт-Петербург). Принимает сигналы от внешних датчиков расхода, температуры и давления, рассчитывает и архивирует количество теплоты. Линейка исполнения М включает 6 модификаций — от одного до трёх тепловых вводов.
Контроль и передача показаний тепловычислителя в вашу управляющую компанию автоматически
Основные характеристики
| Тип | Тепловычислитель для коммерческого учёта |
| Тепловые вводы | от 1 до 3 (зависит от модификации) |
| Каналы расхода | до 8 импульсных входов |
| Температура теплоносителя | 0…180 °C |
| Давление | 0…2,5 МПа |
| Тепловые схемы | 14 схем учёта |
| Класс защиты | IP54 |
| Интерфейсы | RS-485, RS-232, USB, Ethernet, Bluetooth, WiFi |
| Питание | батарея 3,6 В или внешний БП 10–16 В |
| МПИ | 4 года |
| Дисплей | ЖК графический, 4 строки × 22 символа, подсветка |
| Габариты | 210 × 130 × 75 мм |
| Масса | не более 0,9 кг |
| Производитель | Термотроник, Санкт-Петербург |
Как снять показания
Показания отображаются на графическом ЖК-дисплее тепловычислителя. На экране доступны текущие значения тепловой энергии (Гкал), массы теплоносителя, температуры и давления в контурах.
- Нажмите кнопку МЕНЮ для входа в режим просмотра
- Выберите нужный тепловой ввод (ТВ1, ТВ2 или ТВ3)
- На экране отобразятся: накопленная тепловая энергия (Q, Гкал), масса (M, т), объём (V, м³)
- Для передачи в управляющую компанию запишите значение Q (Гкал) — целое число
Архивы хранятся в памяти: часовой — 1440 записей (60 суток), суточный — до 400, месячный — 60. Данные можно выгрузить на SD-карту или через USB.
Автоматический сбор показаний
Вместо ручного снятия показаний подключите контроллер Универсальный считыватель — он автоматически считывает данные с тепловычислителя и передаёт по Wi-Fi в Home Assistant, MQTT-брокер или управляющую компанию.
Подходящие контроллеры для ТВ7:
- УС-RS485 — для подключения через адаптер RS-485 (Com2). Протокол ModBus RTU, скорость до 115200 бит/с. Считывает тепловую энергию, температуру, давление, расход
- УС-RS232 — для подключения через встроенный порт RS-232 (Com1). Протокол ModBus RTU
Данные доступны в реальном времени через веб-интерфейс контроллера. Интеграция с Home Assistant и SprutHub — автоматическая.
Купить контроллер: УС-RS485
Интерфейс RS485
Контроллер для передачи показаний: УС-RS485
Протокол:
- ✅ ModBus RTU – Проверен
Скорость: 1200–115200 (настраиваемая)
Адрес: настраиваемый (НАСТРОЙКИ → СИСТЕМНЫЕ → ИДЕНТИФИКАЦИЯ)
Порт: Com2 (СЕРВИС → КОММУНИКАЦИИ → Com2)
Питание: требуется внешний БП 10–16 В
только при подключённом сетевом блоке питания.
A — A
B — B
Интерфейс RS232
(2) RxD — TX
(3) TxD — RX
(5) GND — GND
(7) RTS – “+”
Частые вопросы
Какой контроллер нужен для Термотроник ТВ7?
Для подключения через RS-485 (опциональный адаптер) используйте УС-RS485 — протокол ModBus RTU проверен и работает. Для подключения через встроенный RS-232 подойдёт УС-RS232. Для RS-485 требуется внешний блок питания.
Как настроить RS-485 на ТВ7?
Длинным нажатием кнопки МЕНЮ (не менее 8 с) войдите в сервисный уровень. Перейдите в «СЕРВИС → КОММУНИКАЦИИ → Com2» и задайте: скорость — 115200, протокол — Modbus RTU. Затем в «НАСТРОЙКИ → СИСТЕМНЫЕ → ИДЕНТИФИКАЦИЯ» установите сетевой адрес вычислителя.
Совместим ли Термотроник ТВ7 с Home Assistant?
Да. Контроллер УС-RS485 передаёт данные по Wi-Fi в MQTT. Home Assistant подхватывает показания автоматически через интеграцию. Доступны: тепловая энергия (Гкал), температура, давление, расход по каждому тепловому вводу.
