Счётчик TeleTec MTX3 (Matrix AMM)

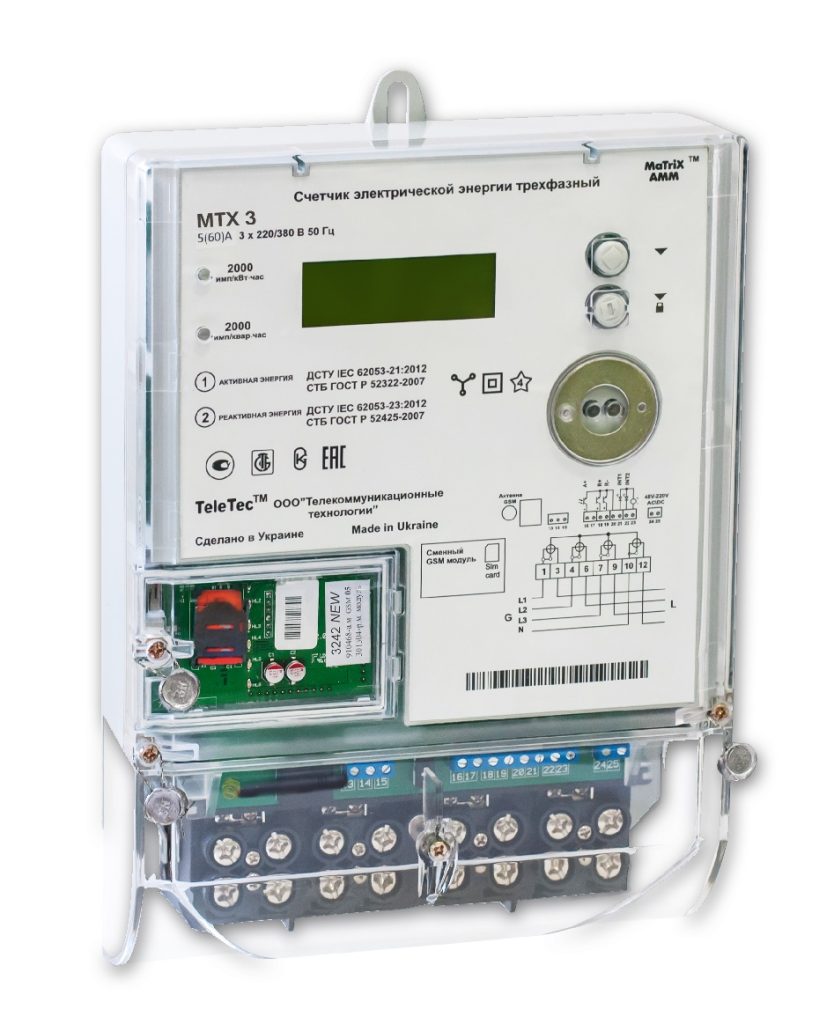

TeleTec MTX3 — трёхфазный многотарифный счётчик электроэнергии серии Matrix AMM производства компании TeleTec (Украина). Распространён в Беларуси и Казахстане. До 4 тарифов, класс точности 1/2, ток до 5(120) А, МПИ 16 лет. Поддерживает LoRaWAN.

Основные характеристики

Тип	Трёхфазный многотарифный
Напряжение	3×220/380 В, 50 Гц
Ток	5(10) А, 5(60) А, 5(100) А, 5(120) А
Класс точности	1/2 (прямое), 0,5S/2 (трансформаторное)
Тарифы	до 4 тарифных зон, 12 сезонов
Интерфейсы	RS-485, оптопорт, PLC, LoRaWAN, Ethernet, GSM/GPRS, импульсный выход
Межповерочный интервал	16 лет
Температура	−40…+60 °C
Габариты	287×190×89 мм
Масса	не более 1,5 кг
Производитель	TeleTec, Украина

Подключение к сети

MTX3 выпускается в двух вариантах подключения:

• Прямое включение — 5(60)…5(120) А, стандартная трёхфазная четырёхпроводная схема
• Трансформаторное включение — 5(10) А, через трансформаторы тока, класс 0,5S

Схема подключения нанесена на внутреннюю сторону клеммной крышки.

Как снять показания

Счётчик TeleTec MTX3 (Matrix AMM) оборудован однострочным жидкокристаллическим дисплеем и одной кнопкой управления, расположенной на верхней части корпуса. Эта кнопка служит для включения экрана и пролистывания информации. В зависимости от конфигурации, дисплей может находиться в спящем режиме для экономии ресурса: нажмите кнопку, чтобы активировать отображение данных.

После нажатия на экране поочерёдно выводятся заданные в настройках экраны с текущими значениями. Счётчик фиксирует потребление по разным тарифам (например, Т1, Т2 и другие, если они предусмотрены договором). Активный тариф обозначен соответствующим сегментом на ЖКИ. Вам необходимо записать значения для каждого тарифа, который учитывается вашей управляющей компанией.

1. Нажмите кнопку управления, чтобы включить дисплей.
2. Дождитесь появления значения по текущему тарифу (обозначенному на экране).
3. Запишите целую часть числа (цифры до запятой) в кВт·ч.
4. Если тарифов несколько, повторите процедуру для каждого, переключая экраны кнопкой.

Обратите внимание: дробная часть (цифры после запятой) не учитывается при расчёте платы. Если дисплей не реагирует на нажатия или отображает ошибки, обратитесь в управляющую компанию для консультации или вызова специалиста.

Автоматический сбор показаний

Вместо ручного снятия показаний подключите контроллер Универсальный считыватель — он автоматически считывает данные со счётчика и передаёт по Wi-Fi в Home Assistant, MQTT-брокер или управляющую компанию.

Подходящие контроллеры для TeleTec MTX3:

• УС-RS485 — для модификаций с интерфейсом RS-485
• УС-OptoPort — оптический порт есть во всех модификациях. Бесконтактное подключение через магнитную головку
• УС-Lora — для модификации с модулем LoRaWAN
• Ватериус — через импульсный выход

Данные доступны в реальном времени через веб-интерфейс контроллера. Интеграция с Home Assistant и SprutHub — автоматическая.

Также из серии Matrix AMM: TeleTec MTX1 (однофазный).

Купить контроллер: УС-RS485 | УС-OptoPort

Интерфейс RS-485

Счётчик поддерживает два варианта протокола: международный открытый DLMS/COSEM и проприетарный протокол TeleTec. Для работы с УС-RS485 необходима версия с DLMS/COSEM.

Интерфейс ОптоПорт

Интерфейс LoRaWAN

Интерфейс Импульсный выход

Частые вопросы

Где находится кнопка «Ввод» на TeleTec MTX3?

Точное обозначение кнопки на TeleTec MTX3 не унифицировано — может варьироваться по ревизиям. На лицевой панели присутствует кнопка просмотра для последовательного переключения тарифов Т1 → Т2 → Т3 → Т4. При покупке уточняйте у продавца. Если у вас есть конкретное обозначение или фото — пришлите нам через форму обратной связи, обновим карточку.

Какой контроллер нужен для TeleTec MTX3?

Для модификаций с RS-485 — УС-RS485. Оптический порт есть во всех версиях — УС-OptoPort. Для LoRaWAN-версий — УС-Lora. Через импульсный выход — Ватериус.

Какой протокол использует MTX3?

Счётчик поддерживает два варианта: международный открытый DLMS/COSEM и проприетарный протокол TeleTec. Для автоматического сбора показаний через УС-RS485 необходима версия с DLMS/COSEM — уточняйте при покупке.

Совместим ли TeleTec MTX3 с Home Assistant?

Да, при использовании версии с DLMS/COSEM. Контроллер УС-RS485 (или УС-OptoPort) передаёт данные по Wi-Fi в MQTT. Home Assistant подхватывает показания автоматически через интеграцию.
